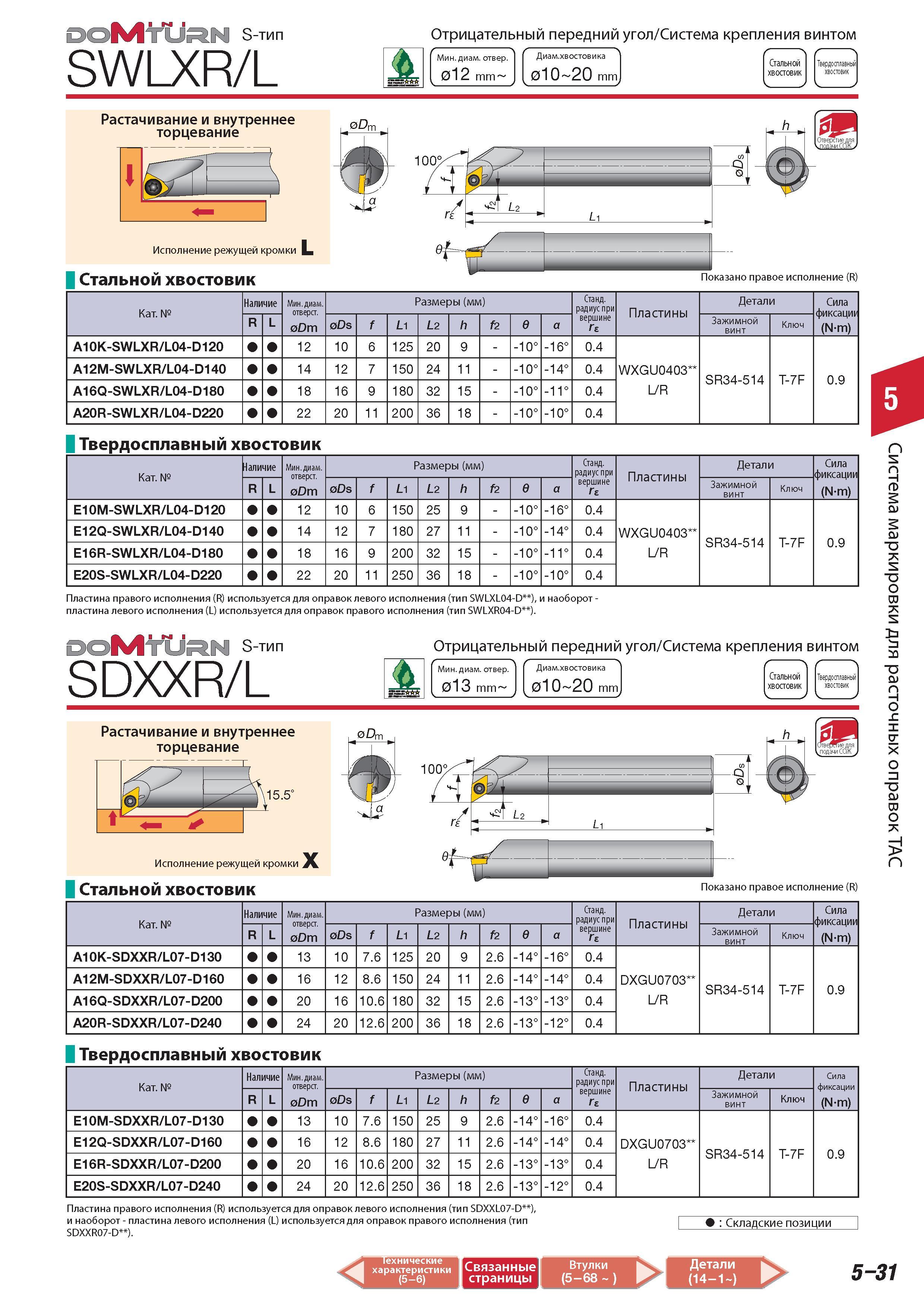

Точение Tungaloy DOMTURN S-тип SWLXR/L Отрицательный передний угол Система крепления винтом Мининимальный диаметр отверстия 012 mm Диаметр хвостовика 010-20 mm Стальной Твердосплавный хвостовик Растачивание и внутреннее торцевание Исполнение режущей кромки L Стальной хвостовик Показано правое исполнение (R) в Категория Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Пластины Детали Сила фиксации (N-m) R/L Ds f Li L2 h f2 e a Зажимной винт Ключ A10K-SWLXR L04-D120 12 10 6 125 20 9 - -10 -16 0.4 WXGU0403 L R SR34-514 T-7F 0.9 A12M-SWLXR L04-D140 14 12 7 150 24 11 - -10 -14 0.4 A16Q-SWLXR L04-D180 18 16 9 180 32 15 - -10 -11 0.4 A20R-SWLXR L04-D220 22 20 11 200 36 18 - -10 -10 0.4 И Твердосплавный хвостовик Категория Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Пластины Детали Сила фиксации R/L Ds f Li L2 h f2 e a Зажимной винт Ключ (N-m) E10M-SWLXR L04-D120 12 10 6 150 25 9 - -10 -16 0.4 WXGU0403 L R SR34-514 T-7F 0.9 E12Q-SWLXR L04-D140 14 12 7 180 27 11 - -10 -14 0.4 E16R-SWLXR L04-D180 18 16 9 200 32 15 - -10 -11 0.4 E20S-SWLXR L04-D220 22 20 11 250 36 18 - -10 -10 0.4 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SWLXL04-D ) и наоборот -пластина левого исполнения (L) используется для оправок правого исполнения (тип SWLXR04-D ). DOMTURN S-тип SDXXR/L Отрицательный передний угол Система крепления винтом Мининимальный диаметр отверстия 013 mm - Диаметр хвостовика 010-20 mm Стальной хвостовик Твердосплавный хвостовик Исполнение режущей кромки X Стальной хвостовик Показано правое исполнение (R) в Категория Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Пластины Детали Сила фиксации R/L Ds f Li L2 h f2 e a Зажимной винт Ключ (N-m) A10K-SDXXR L07-D130 13 10 7.6 125 20 9 2.6 -14 -16 0.4 DXGU0703 L R SR34-514 T-7F 0.9 A12M-SDXXR L07-D160 16 12 8.6 150 24 11 2.6 -14 -14 0.4 A16Q-SDXXR L07-D200 20 16 10.6 180 32 15 2.6 -13 -13 0.4 A20R-SDXXR L07-D240 24 20 12.6 200 36 18 2.6 -13 -12 0.4 Твердосплавный хвостовик Категория Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Пластины Детали Сила R/L Ds f Li L2 h f2 e a Зажимной винт Ключ (N-m) E10M-SDXXR L07-D130 13 10 7.6 150 25 9 2.6 -14 -16 0.4 DXGU0703 L R SR34-514 T-7F 0.9 E12Q-SDXXR L07-D160 16 12 8.6 180 27 11 2.6 -14 -14 0.4 E16R-SDXXR L07-D200 20 16 10.6 200 32 15 2.6 -13 -13 0.4 E20S-SDXXR L07-D240 24 20 12.6 250 36 18 2.6 -13 -12 0.4 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SDXXL07-D ) и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения (тип SDXXR07-D ). Складские позиции Связанные страницы Детали 5-31 Система маркировки для расточных оправок ТАС
