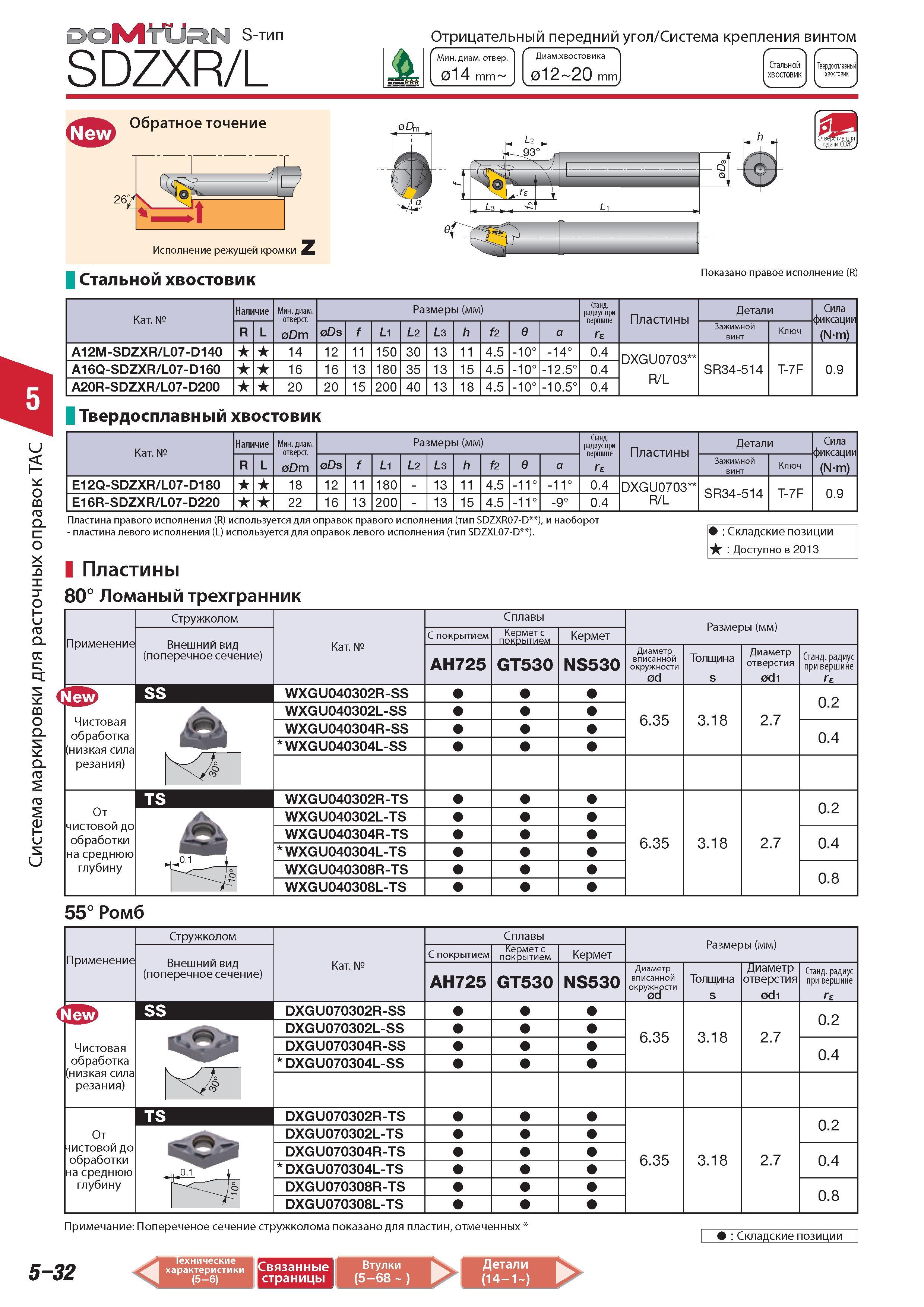

Токарный инструмент Tungaloy Система маркировки для расточных оправок ТАС S-тип SDZXR/L Отрицательный передний угол Система крепления винтом Мининимальный диаметр отверстия 014 mm Диаметр хвостовика 012 2О mm Стальной Твердосплавный хвостовик New Обратное точение 262 Исполнение режущей кромки Z Стальной хвостовик Dm Отвер Показано правое исполнение (R) Категория Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Пластины Детали Сила R/L Ds f Li L2 L3 h f2 в a Зажимной винт Ключ (N-m) A12M-SDZXR L07-D140 14 12 11 150 30 13 11 4.5 -10 -14 0.4 DXGU0703 R/L SR34-514 T-7F 0.9 A16Q-SDZXR L07-D160 16 16 13 180 35 13 15 4.5 -10 -12.5 0.4 A20R-SDZXR L07-D200 20 20 15 200 40 13 18 4.5 -10 -10.5 0.4 Твердосплавный хвостовик Категория Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Пластины Детали Сила R/L Ds f Li L2 L3 h f2 в a Зажимной винт Ключ (N-m) E12Q-SDZXR L07-D180 18 12 11 180 - 13 11 4.5 -11 -11 0.4 DXGU0703 SR34-514 T-7F 0.9 E16R-SDZXR L07-D220 22 16 13 200 - 13 15 4.5 -11 -9 0.4 R/L Пластина правого исполнения (R) используется для оправок правого исполнения (тип SDZXR07-D ) и наоборот - пластина левого исполнения (L) используется для оправок левого исполнения (тип SDZXL07-D ). Складские позиции Доступно в 2013 Пластины 80 Ломаный трехгранник Применение Стружколом Категория Сплавы Размеры (мм) Внешний вид (поперечное сечение) С покрытием Кермет с покрытием Кермет AH725 GT530 NS530 Диаметр вписанной окружности d Толщина s Диаметр отверстия 0di Стандартный радиус при вершине New Чистовая обработка (низкая сила резания) SS WXGU040302R-SS 6.35 3.18 2.7 0.2 WXGU040302L-SS WXGU040304R-SS 0.4 WXGU040304L-SS От чистовой до обработки на среднюю глубину TS WXGU040302R-TS 6.35 3.18 2.7 0.2 А WXGU040302L-TS WXGU040304R-TS 0.4 WXGU040304L-TS WXGU040308R-TS 0.8 WXGU040308L-TS 55 Ромб Применение Стружколом Категория Сплавы Размеры (мм) Внешний вид (поперечное сечение) С покрытием Керметс покрытием Кермет AH725 GT530 NS530 Диаметр вписанной окружности d Толщина s Диаметр отверстия 0di Стандартный радиус при вершине New Чистовая обработка (низкая сила резания) SS DXGU070302R-SS 6.35 3.18 2.7 0.2 DXGU070302L-SS DXGU070304R-SS 0.4 А DXGU070304L-SS От чистовой до обработки на среднюю глубину TS DXGU070302R-TS 6.35 3.18 2.7 0.2 DXGU070302L-TS DXGU070304R-TS 0.4 0.1 1 DXGU070304L-TS о DXGU070308R-TS 0.8 DXGU070308L-TS Примечание Попереченое сечение стружколома показано для пластин отмеченных :Складские позиции 5-32 Связанные страницы Втулки Детали (5-68 ) (14-1 ) 1
