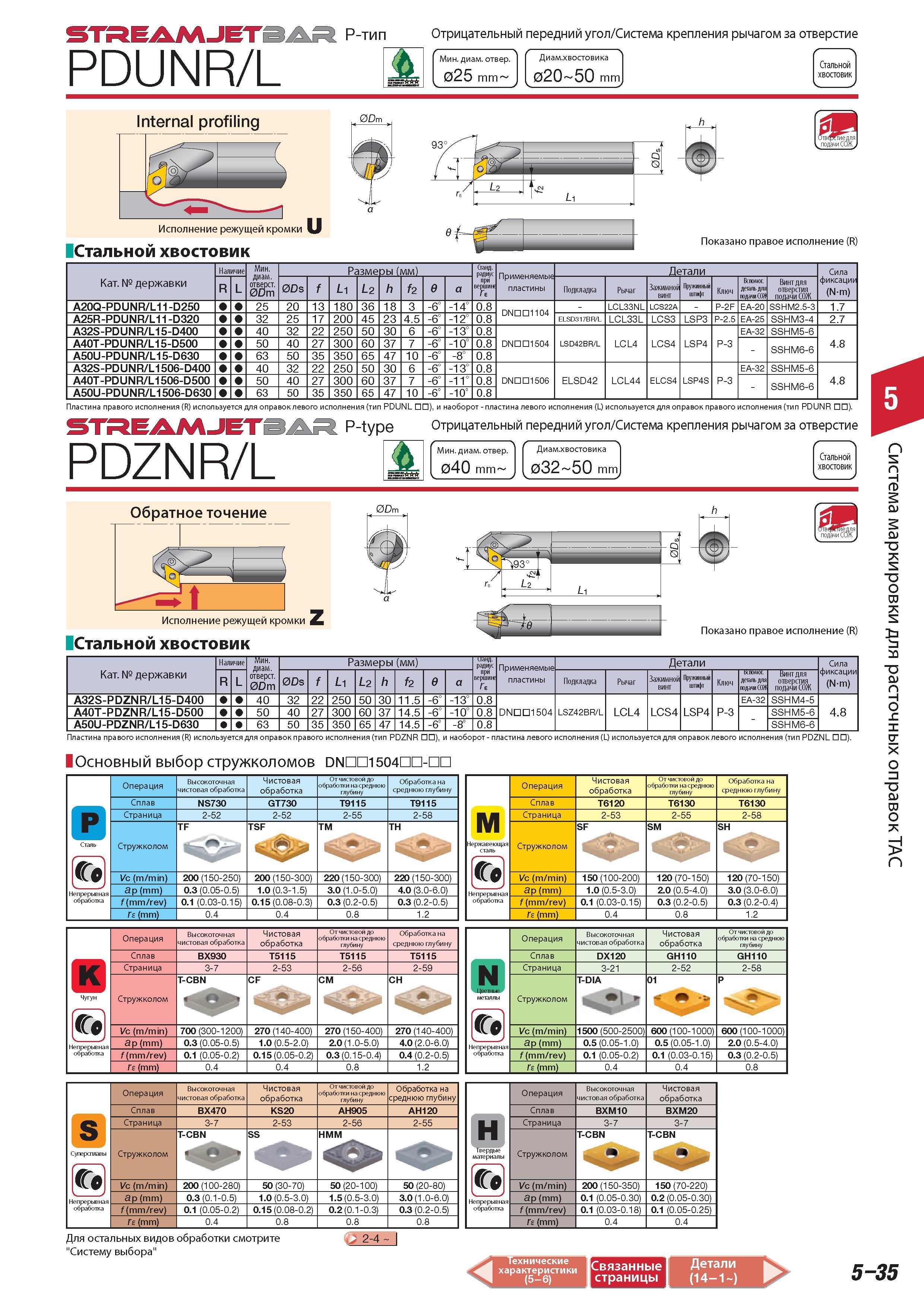

Инструмент Tungaloy STREAMJETBAR P-тип PDUNR/L Отрицательный передний угол Система крепления рычагом за отверстие Мининимальный диаметр отверстия 025 mm -

Инструмент Tungaloy STREAMJETBAR P-тип PDUNR/L Отрицательный передний угол Система крепления рычагом за отверстие Мининимальный диаметр отверстия 025 mm - Диаметр хвостовика 020-50 mm Стальной хвостовик Internal profiling Dm Исполнение режущей кромки U Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Разме ры ( мм) Стандартный радиус при вершине Детали Сила фиксации (N-m) R/L Ds f Li L2 h f2 в a пластины Подкладка Рычаг Зажимной винт Пружинный штифт Ключ Вспомог. деталь для подачи СОЖ Винт для отверстия подачи СОЖ A20Q-PDUNR L11-D250 25 20 13 180 36 18 3 -6 -14 0.8 DNDD1104 LCL33NL LCS22A P-2F EA-20 SSHM2.5-3 1.7 A25R-PDUNR L11-D320 32 25 17 200 45 23 4.5 -6 -12 0.8 ELSD317BR/L LCL33L LCS3 LSP3 P-2.5 EA-25 SSHM3-4 2.7 A32S-PDUNR L15-D400 40 32 22 250 50 30 6 -6 -13 0.8 DNDD1504 LSD42BR/L LCL4 LCS4 LSP4 P-3 EA-32 SSHM5-6 4.8 A40T-PDUNR L15-D500 50 40 27 300 60 37 7 -6 -10 0.8 - SSHM6-6 A50U-PDUNR L15-D630 63 50 35 350 65 47 10 -6 -8 0.8 A32S-PDUNR L1506-D400 40 32 22 250 50 30 6 -6 -13 0.8 DNDD1506 ELSD42 LCL44 ELCS4 LSP4S P-3 EA-32 SSHM5-6 4.8 A40T-PDUNR L1506-D500 50 40 27 300 60 37 7 -6 -11 0.8 - SSHM6-6 A50U-PDUNR L1506-D630 63 50 35 350 65 47 10 -6 -10 0.8 J Пластина правого исполнения (R) используется для оправок левого исполнения (тип PDUNL ) и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения (тип PDUNR ). STREAMJETS P-type Отрицательный передний угол Система крепления рычагом за отверстие PDZNR/L А. Мининимальный диаметр отверстия 040 mm - Диаметр хвостовика 032-50 mm Стальной хвостовик Dm Исполнение режущей кромки Z Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Детали Сила фиксации (N-m) R/L Ds f Li L2 h f2 в a Подкладка Рычаг Зажимной винт Пружинный штифт Ключ Вспомог. деталь для подачи СОЖ Винт для отверстия подачи СОЖ A32S-PDZNR L15-D400 40 32 22 250 50 30 11.5 -6 -13 0.8 DNDD1504 LSZ42BR/L LCL4 LCS4 LSP4 P-3 EA-32 SSHM4-5 4.8 A40T-PDZNR L15-D500 50 40 27 300 60 37 14.5 -6 -10 0.8 - SSHM5-6 A50U-PDZNR L15-D630 63 50 35 350 65 47 14.5 -6 -8 0.8 SSHM6-6 Пластина правого исполнения (R) используется для оправок правого исполнения (тип PDZNR ) и наоборот - пластина левого исполнения (L) используется для оправок левого исполнения (тип PDZNL ). Основный выбор стружколомов DNnni504nn-nn Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 GT730 T9115 T9115 Страница 2-52 2-52 2-55 2-58 Стружколом TF TSF ТМ ТН Vc (m/min) 200 (150-250) 200 (150-300) 220 (150-300) 220 (150-300) Непрерывная обработка ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 3.0 (1.0-5.0) 4.0 (3.0-6.0) f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.5) 0.3 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 1.2 к Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 T5115 Страница 3-7 2-53 2-56 2-59 Стружколом T-CBN CF СМ СН Vc (m/min) 700 (300-1200) 270 (140-400) 270 (150-400) 270 (140-400) ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) 4.0 (2.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) 0.4 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX470 KS20 AH905 AH120 S Страница 3-7 2-53 2-56 2-55 Стружколом T-CBN SS нмм Суперсплавы Vc (m/min) 200 (100-280) 50 (30-70) 50 (20-100) 50 (20-80) Непрерывная обработка ap (mm) 0.3 (0.1-0.5) 1.0 (0.5-3.0) 1.5 (0.5-3.0) 3.0 (1.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.08-0.2) 0.2 (0.1-0.3) 0.3 (0.2-0.5) Ts (mm) 0.4 0.8 0.8 0.8 Для остальных видов обработки смотрите "Систему выбора" 2-4 - Операция Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав T6120 T6130 T6130 М Страница 2-53 2-55 2-58 Стружколом SF SM SH Нержавеющая ССс Vc (m/min) 150 (100-200) 120 (70-150) 120 (70-150) Непрерывная обработка ap (mm) 1.0 (0.5-3.0) 2.0 (0.5-4.0) 3.0 (3.0-6.0) f ( mm/rev) 0.1 (0.03-0.15) 0.3 (0.2-0.5) 0.3 (0.2-0.4) Ts (mm) 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав DX120 GH110 GH110 In Страница 3-21 2-52 2-58 T-DIA 1 - 01 P металлы Стружколом ССс Vc (m/min) 1500 (500-2500) 600 (100-1000) 600 (100-1000) Непрерывная обработка ap (mm) 0.5 (0.05-1.0) 0.5 (0.05-1.0) 2.0 (0.5-4.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) 0.3 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 Страница 3-7 3-7 Стружколом T-CBN T-CBN Твердые материалы ССс Vc (m/min) 200 (150-350) 150 (70-220) Непрерывная обработка ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) Ts (mm) 0.4 0.4 Связанные Детали страницы (14-1 ) 5-35 h Система маркировки для расточных оправок ТАС
