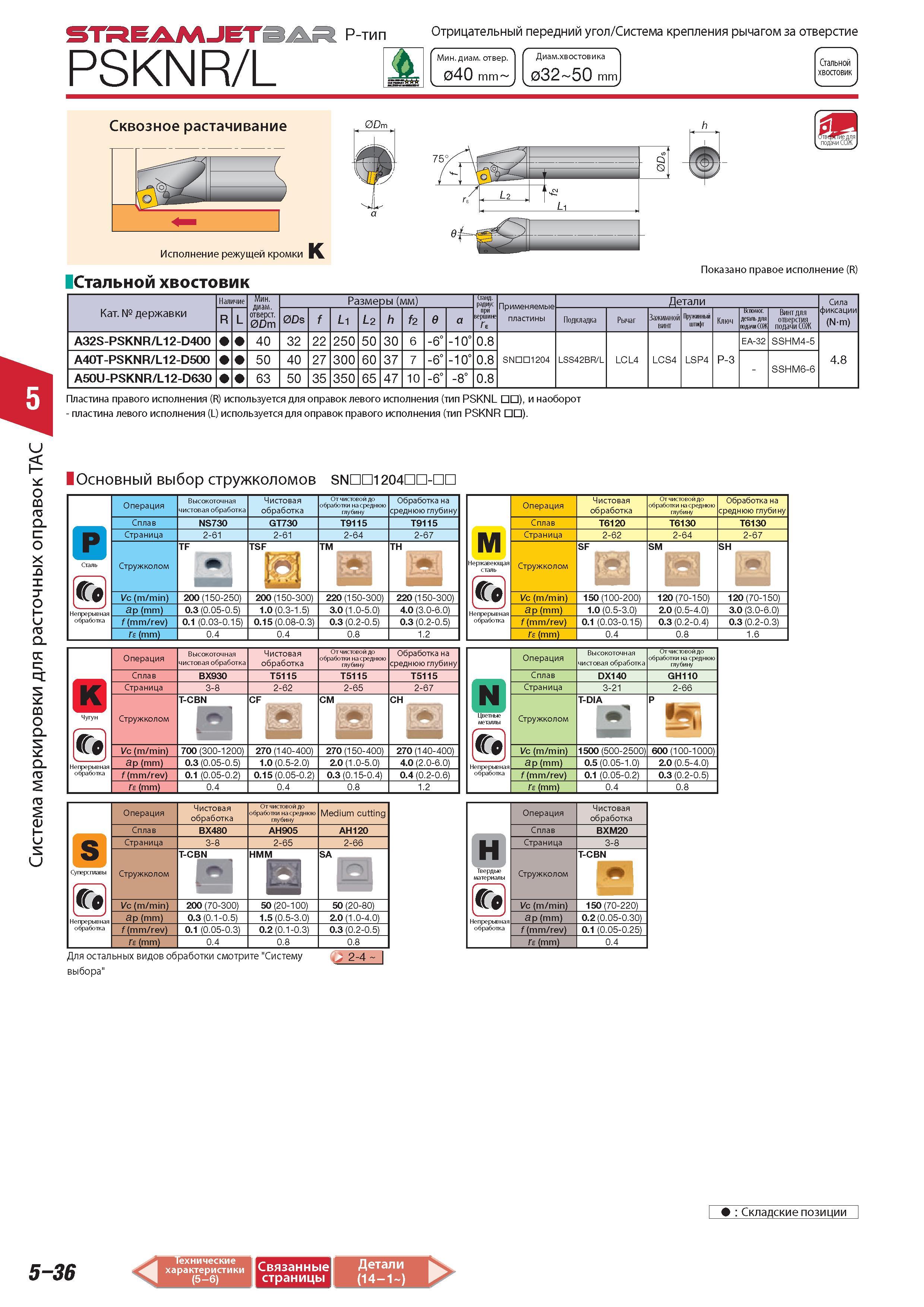

Система маркировки для расточных оправок Tungaloy ТАС STREAMJETBAR P-тип PSKNR/L Отрицательный передний угол Система крепления рычагом за отверстие Мининимальный диаметр отверстия 040 mm Диаметр хвостовика 032 5О mm Стальной хвостовик Исполнение режущей кромки K Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Разме ры (мм) Стандартный радиус Детали Сила фиксации (N-m) R/L Ds f Li L2 h f2 в a при вершине пластины Подкладка Рычаг Зажимной винт Пружинный штифт Ключ Вспомог. деталь для подачи СОЖ Винт для отверстия подачи СОЖ A32S-PSKNR L12-D400 40 32 22 250 50 30 6 -6 -10 0.8 SNDD1204 LSS42BR/L LCL4 LCS4 LSP4 P-3 EA-32 SSHM4-5 4.8 A40T-PSKNR L12-D500 50 40 27 300 60 37 7 -6 -10 0.8 SSHM6-6 A50U-PSKNR L12-D630 63 50 35 350 65 47 10 -6 -8 0.8 Пластина правого исполнения (R) используется для оправок левого исполнения (тип PSKNL ) и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения (тип PSKNR ). Основный выбор стружколомов SNnni204nn-nn Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 GT730 T9115 T9115 С Страница 2-61 2-61 2-64 2-67 Стружколом TF TSF ТМ ТН ССс Vc (m/min) 200 (150-250) 200(150-300) 220 (150-300) 220 (150-300) Непрерывная обработка Ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 3.0 (1.0-5.0) 4.0 (3.0-6.0) f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.5) 0.3 (0.2-0.5) rs (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 T5115 Страница 3-8 2-62 2-65 2-67 Стружколом T-CBN CF СМ СН P l ССс HI Vc (m/min) 700 (300-1200) 270 (140-400) 270 (150-400) 270 (140-400) Непрерывная обработка Ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) 4.0 (2.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) 0.4 (0.2-0.6) rs (mm) 0.4 0.4 0.8 1.2 Операция Сплав Страница Стружколом Vc (m/min) Ap (mm) f ( mm/rev) rs (mm) Чистовая обработка От чистовой до обработки на среднюю глубину 200 (70-300) 0.3 (0.1-0.5) 0.1 (0.05-0.3) 0.4 50 (20-100) 1.5 (0.5-3.0) 0.2 (0.1-0.3) 0.8 Для остальных видов обработки смотрите "Систему выбора" Medium cutting AH120 50 (20-80) 2.0 (1.0-4.0) 0.3 (0.2-0.5) 0.8 2-4 Операция Сплав Страница Стружколом Vc (m/min) Ap (mm) f ( mm/rev) rs (mm) Чистовая обработка 150 (100-200) 1.0 (0.5-3.0) 0.1 (0.03-0.15) 0.4 От чистовой до обработки на среднюю глубину Обработка на среднюю глубину 120 (70-150) 2.0 (0.5-4.0) 0.3 (0.2-0.4) 0.8 120 (70-150) 3.0 (3.0-6.0) 0.3 (0.2-0.3) 1.6 Операция Высокоточная чистовая обработка От чистовой до обработки на среднюю глубину Сплав DX140 GH110 N Цветные металлы Страница 3-21 2-66 Стружколом T-DIA P Рй Vc (m/min) 1500 (500-2500) 600 (100-1000) Непрерывная обработка Ap (mm) 0.5 (0.05-1.0) 2.0 (0.5-4.0) f ( mm/rev) 0.1 (0.05-0.2) 0.3 (0.2-0.5) rs (mm) 0.4 0.8 Операция Чистовая обработка Сплав BXM20 Страница 3-8 Стружколом T-CBN Твердые материалы ССс Vc (m/min) 150 (70-220) Непрерывная обработка Ap (mm) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.05-0.25) rs (mm) 0.4 Складские позиции 5-36 Связанные страницы Детали (14-1 ) в T6120 T6130 T6130 SF SM SH BX480 AH905 T-CBN HMM SA
