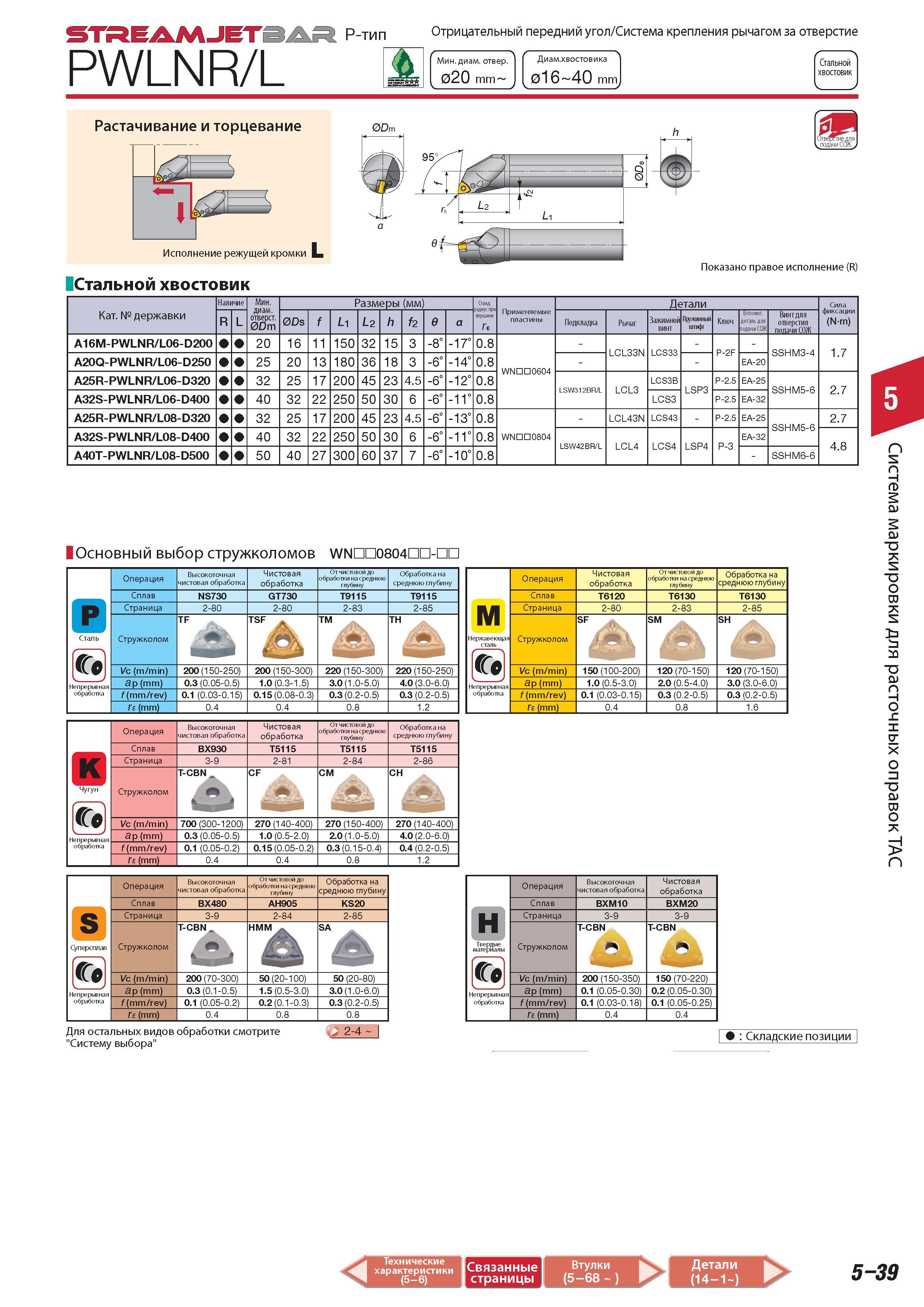

Система крепления рычагом за отверстие Tungaloy STREAMJETBAR P-тип PWLNR/L Отрицательный передний угол Мининимальный диаметр отверстия 020 mm Диаметр хвостовика 016 4О mm Стальной хвостовик Исполнение режущей кромки L Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) вершине Применяемые пластины Детали Сила фиксации (N-m) R/L Ds f Li L2 h f2 в a Подкладка Рычаг Зажимной винт Пружинный штифт Ключ Вспомог. деталь для юдачи СОЖ Винтдля отверстия подачи СОЖ A16M-PWLNR L06-D200 20 16 11 150 32 15 3 -8 -17 0.8 WNDD 0604 LCL33N LCS33 P-2F SSHM3-4 1.7 A20Q-PWLNR L06-D250 25 20 13 180 36 18 3 -6 -14 0.8 EA-20 A25R-PWLNR L06-D320 32 25 17 200 45 23 4.5 -6 -12 0.8 LSW312BR/L LCL3 LCS3B LSP3 P-2.5 EA-25 SSHM5-6 2.7 A32S-PWLNR L06-D400 40 32 22 250 50 30 6 -6 -11 0.8 LCS3 P-2.5 EA-32 A25R-PWLNR L08-D320 32 25 17 200 45 23 4.5 -6 -13 0.8 WNDD 0804 LCL43N LCS43 P-2.5 EA-25 SSHM5-6 2.7 A32S-PWLNR L08-D400 40 32 22 250 50 30 6 -6 -11 0.8 LSW42BR/L LCL4 LCS4 LSP4 P-3 EA-32 4.8 A40T-PWLNR L08-D500 50 40 27 300 60 37 7 -6 -10 0.8 SSHM6-6 J Основный выбор стружколомов WNnn0804nn-nn Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 GT730 T9115 T9115 Страница 2-80 2-80 2-83 2-85 TF TSF ТМ ТН Сталь Стружколом Мй mfа Vc (m/min) 200 (150-250) 200 (150-300) 220 (150-300) 220 (150-250) -J Ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 3.0 (1.0-5.0) 4.0 (3.0-6.0) обработка f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.5) 0.3 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX480 AH905 KS20 S Суперспла Страница 3-9 2-84 2-85 Стружколом T-CBN нмм г SA ж. ССс Vc (m/min) 200 (70-300) 50 (20-100) 50 (20-80) ap (mm) 0.3 (0.1-0.5) 1.5 (0.5-3.0) 3.0 (1.0-6.0) обработка f ( mm/rev) 0.1 (0.05-0.2) 0.2 (0.1-0.3) 0.3 (0.2-0.5) Ts (mm) 0.4 0.8 0.8 Для остальных видов обработки смотрите "Систему выбора" 2-4 - Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 T5115 Страница 3-9 2-81 2-84 2-86 Стружколом T-CBN CF - СМ СН Чугун Не Vc (m/min) 700 (300-1200) 270 (140-400) 270 (150-400) 270 (140-400) Непрерывная обработка ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) 4.0 (2.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) 0.4 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 1.2 Операция Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав T6120 T6130 T6130 Страница 2-80 2-83 2-85 Стружколом SF - Vc (m/min) 150 (100-200) 120 (70-150) 120 (70-150) ap (mm) 1.0 (0.5-3.0) 2.0 (0.5-4.0) 3.0 (3.0-6.0) f ( mm/rev) 0.1 (0.03-0.15) 0.3 (0.2-0.5) 0.3 (0.2-0.5) Ts (mm) 0.4 0.8 1.6 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 Твердые материалы ССс Страница 3-9 3-9 Стружколом T-CBN 2 T-CBN Jfi Vc (m/min) 200(150-350) 150(70-220) Непрерывная обработка ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) Ts (mm) 0.4 0.4 Складские позиции 1 Технические характеристики (5-6) Связанные страницы Втулки Детали (5-68 ) (14-1 ) 5-39 Система маркировки для расточных оправок ТАС
