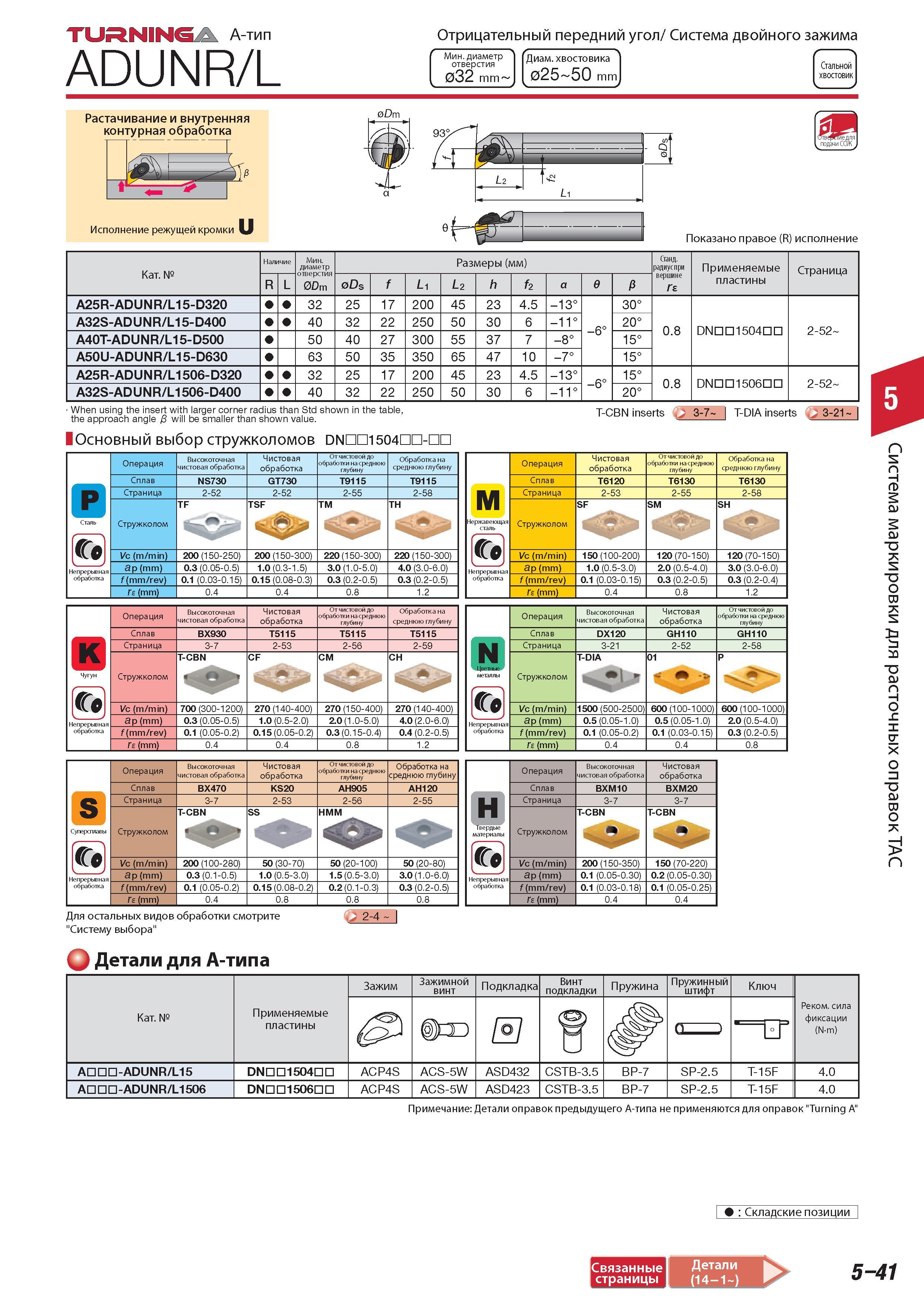

Исполнение режущей кромки Tungaloy Показано правое (R) исполнение TURNING A-тип ADUNR/L Отрицательный передний угол Система двойного зажима Минимальный ди

Исполнение режущей кромки Tungaloy Показано правое (R) исполнение TURNING A-тип ADUNR/L Отрицательный передний угол Система двойного зажима Минимальный диаметр отверстия 032 mm Диаметр хвостовика 025 5О mm Стальной хвостовик Рас звание и внутренняя гурная обработка t Категория Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Страница R/L Ds f L1 L2 h f2 a в в A25R-ADUNR L15-D320 32 25 17 200 45 23 4.5 -13 -6 3 0.8 DNnn1504nn 2-52 A32S-ADUNR L15-D400 40 32 22 250 50 30 6 -11 2 О A40T-ADUNR L15-D500 50 40 27 300 55 37 7 -8 15 A50U-ADUNR L15-D630 63 50 35 350 65 47 10 -7 15 A25R-ADUNR L1506-D320 32 25 17 200 45 23 4.5 -13 -6 15 0.8 DNnD1506nn 2-52 A32S-ADUNR L1506-D400 40 32 22 250 50 30 6 -11 2 When using the insert with larger corner radius than Std shown in the table the approach angle в will be smaller than shown value. Основный выбор стружколомов DNnni504nn-nn T-CBN inserts 3-7 T-DIA inserts 3-21- Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 GT730 T9115 T9115 Страница 2-52 2-52 2-55 2-58 TF TSF ТМ ТН Стружколом Vc (m/min) 200 (150-250) 200 (150-300) 220 (150-300) 220 (150-300) Ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 3.0 (1.0-5.0) 4.0 (3.0-6.0) f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.5) 0.3 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 1.2 M Операция Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав T6120 T6130 T6130 Страница 2-53 2-55 2-58 Стружколом SF SM SH Vc (m/min) 150 (100-200) 120 (70-150) 120 (70-150) ap (mm) 1.0 (0.5-3.0) 2.0 (0.5-4.0) 3.0 (3.0-6.0) f ( mm/rev) 0.1 (0.03-0.15) 0.3 (0.2-0.5) 0.3 (0.2-0.4) Ts (mm) 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 T5115 К Страница 3-7 2-53 2-56 2-59 Стружколом T-CBN CF СМ СН Чугун (Со Vc (m/min) 700 (300-1200) 270 (140-400) 270 (150-400) 270 (140-400) .j Непрерывная обработка ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) 4.0 (2.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) 0.4 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав DX120 GH110 GH110 металлы ССс Страница 3-21 2-52 2-58 Стружколом T-DIA 01 P Vc (m/min) 1500 (500-2500) 600 (100-1000) 600 (100-1000) ap (mm) 0.5 (0.05-1.0) 0.5 (0.05-1.0) 2.0 (0.5-4.0) обработка f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) 0.3 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX470 KS20 AH905 AH120 S Страница 3-7 2-53 2-56 2-55 Стружколом T-CBN SS нмм Суперсплавы Vc (m/min) 200 (100-280) 50 (30-70) 50 (20-100) 50 (20-80) Непрерывная обработка ap (mm) 0.3 (0.1-0.5) 1.0 (0.5-3.0) 1.5 (0.5-3.0) 3.0 (1.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.08-0.2) 0.2 (0.1-0.3) 0.3 (0.2-0.5) Ts (mm) 0.4 0.8 0.8 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 Страница 3-7 3-7 Стружколом T-CBN 3 T-CBN Твердые материалы Vc (m/min) 200 (150-350) 150 (70-220) Непрерывная обработка ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) Ts (mm) 0.4 0.4 Для остальных видов обработки смотрите "Систему выбора" Детали для А-типа 2-4 - Категория Применяемые пластины Зажим Зажимной винт Подкладка Винт подкладки Пружина Пружинный штифт Ключ Реком. сила фиксации (N-m) f а A -ADUNR L15 DNnn1504nn ACP4S ACS-5W ASD432 CSTB-3.5 BP-7 SP-2.5 T-15F 4.0 A -ADUNR L1506 DNnD1506nn ACP4S ACS-5W ASD423 CSTB-3.5 BP-7 SP-2.5 T-15F 4.0 Примечание Детали оправок предыдущего А-типа не применяются для оправок "Turning А" Складские позиции Связанные Детали страницы (14-1 ) 1 5-41 Система маркировки для расточных оправок ТАС
