Диаметр хвостовика 25 32 mm TURNING A-тип ATFNR/L Отрицательный передний угол Система двойного зажима Минимальный диаметр отверстия Стальной хвостовик Р а

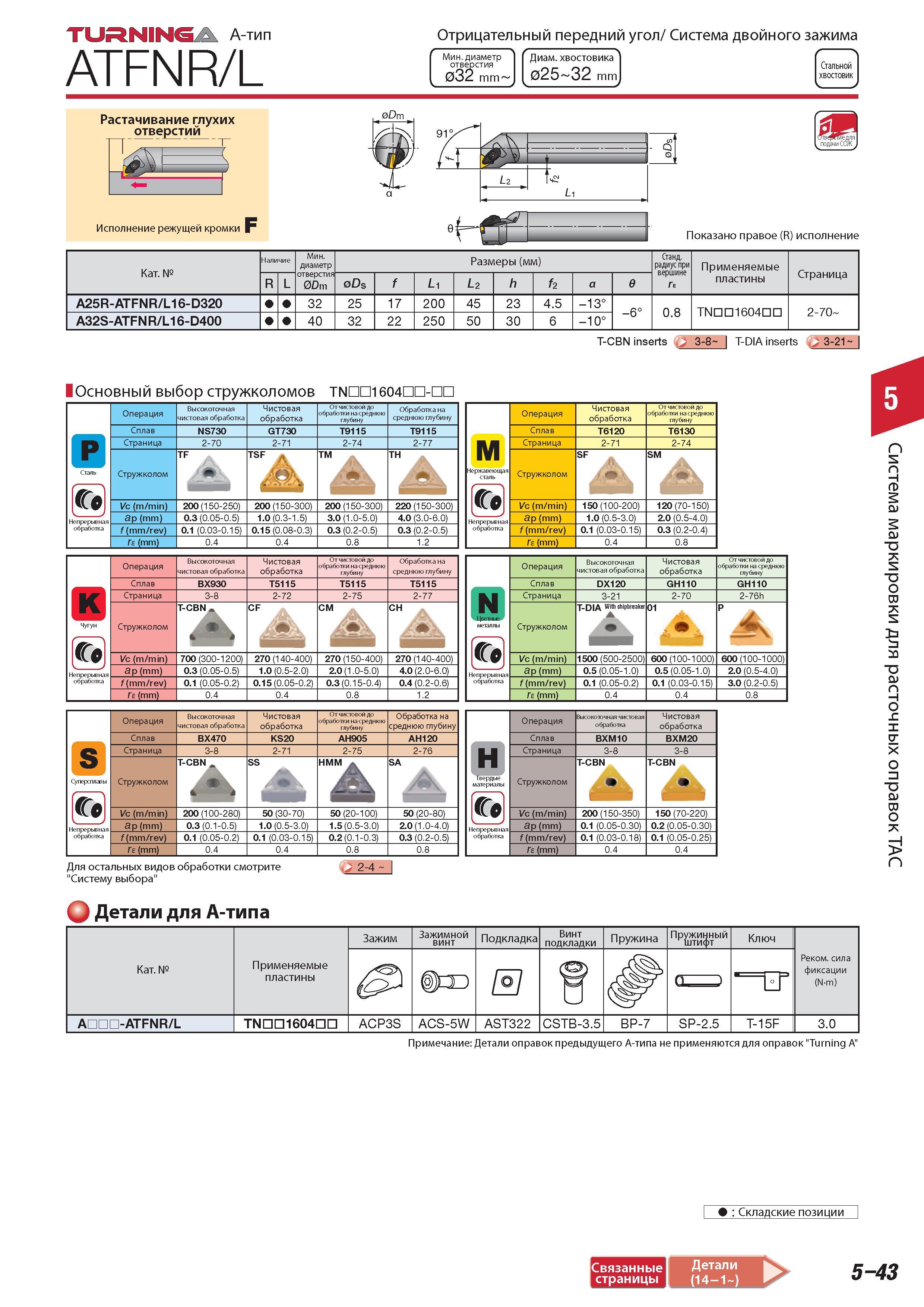

Диаметр хвостовика 25 32 mm TURNING A-тип ATFNR/L Отрицательный передний угол Система двойного зажима Минимальный диаметр отверстия Стальной хвостовик Р астачивание глухих отверстий "Т" -г- 1 -М. Исполнение режущей кромки F Dm Показано правое (R) исполнение Категория Наличие Минимальный диаметр Размеры (мм) Стандартный радиус при вершине Применяемые Страница R/L Dm Ds f Li L2 h f2 a e пластины A25R-ATFNR L16-D320 32 25 17 200 45 23 4.5 -13 -6 0.8 TNnn1604Dn 2-70 A32S-ATFNR L16-D400 40 32 22 250 50 30 6 -10 T-CBN inserts 3-8 T-DIA inserts mm Основный выбор стружколомов TNnni604Dn-nn Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 GT730 T9115 T9115 Страница 2-70 2-71 2-74 2-77 TF TSF ТМ тн Сталь Стружколом Мц Si Vc (m/min) 200 (150-250) 200 (150-300) 200 (150-300) 220 (150-300) ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 3.0 (1.0-5.0) 4.0 (3.0-6.0) обработка f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.5) 0.3 (0.2-0.5) rs (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 T5115 Страница 3-8 2-72 2-75 2-77 Стружколом T-CBN 4 CF CM CH ССс Vc (m/min) 700(300-1200) 270 (140-400) 270 (150-400) 270 (140-400) Непрерывная обработка ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) 4.0 (2.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) 0.4 (0.2-0.6) rs (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX470 KS20 AH905 AH120 s Страница 3-8 2-71 2-75 2-76 Стружколом T-CBN SS нмм SA Суперсплавы ССс Vc (m/min) 200(100-280) 50 (30-70) 50 (20-100) 50 (20-80) ap (mm) 0.3 (0.1-0.5) 1.0 (0.5-3.0) 1.5 (0.5-3.0) 2.0 (1.0-4.0) обработка f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) 0.2 (0.1-0.3) 0.3 (0.2-0.5) rs (mm) 0.4 0.4 0.8 0.8 Для остальных видов обработки смотрите 2-4 мСистему выбора" Операция Чистовая обработка От чистовой до обработки на среднюю глубину Сплав T6120 T6130 М Нержавеющая ССс Страница 2-71 2-74 Стружколом SM Vc (m/min) 150 (100-200) 120 (70-150) Непрерывная обработка ap (mm) 1.0 (0.5-3.0) 2.0 (0.5-4.0) f ( mm/rev) 0.1 (0.03-0.15) 0.3 (0.2-0.4) rs (mm) 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав DX120 GH110 GH110 металлы Страница 3-21 2-70 2-76h Стружколом T-DIA With chipbreaker 01 P ССс Vc (m/min) 1500 (500-2500) 600 (100-1000) 600 (100-1000) Непрерывная обработка ap (mm) 0.5 (0.05-1.0) 0.5 (0.05-1.0) 2.0 (0.5-4.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) 3.0 (0.2-0.5) rs (mm) 0.4 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 Твердые материалы Страница 3-8 3-8 Стружколом T-CBN T-CBN ССс Vc (m/min) 200 (150-350) 150 (70-220) Непрерывная обработка ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) rs (mm) 0.4 0.4 О Детали для А-типа Категория Применяемые пластины Зажим Зажимной винт Подкладка Винт подкладки Пружина Пружинный Штифт Ключ Реком. сила фиксации (N-m) из f 0 A -ATFNR/L TNnn1604nn ACP3S ACS-5W AST322 CSTB-3.5 BP-7 SP-2.5 T-15F 3.0 Примечание Детали оправок предыдущего А-типа не применяются для оправок "Turning А" Складские позиции Связанные Детали страницы (14 1 ) 5-43 Система маркировки для расточных оправок ТАС
