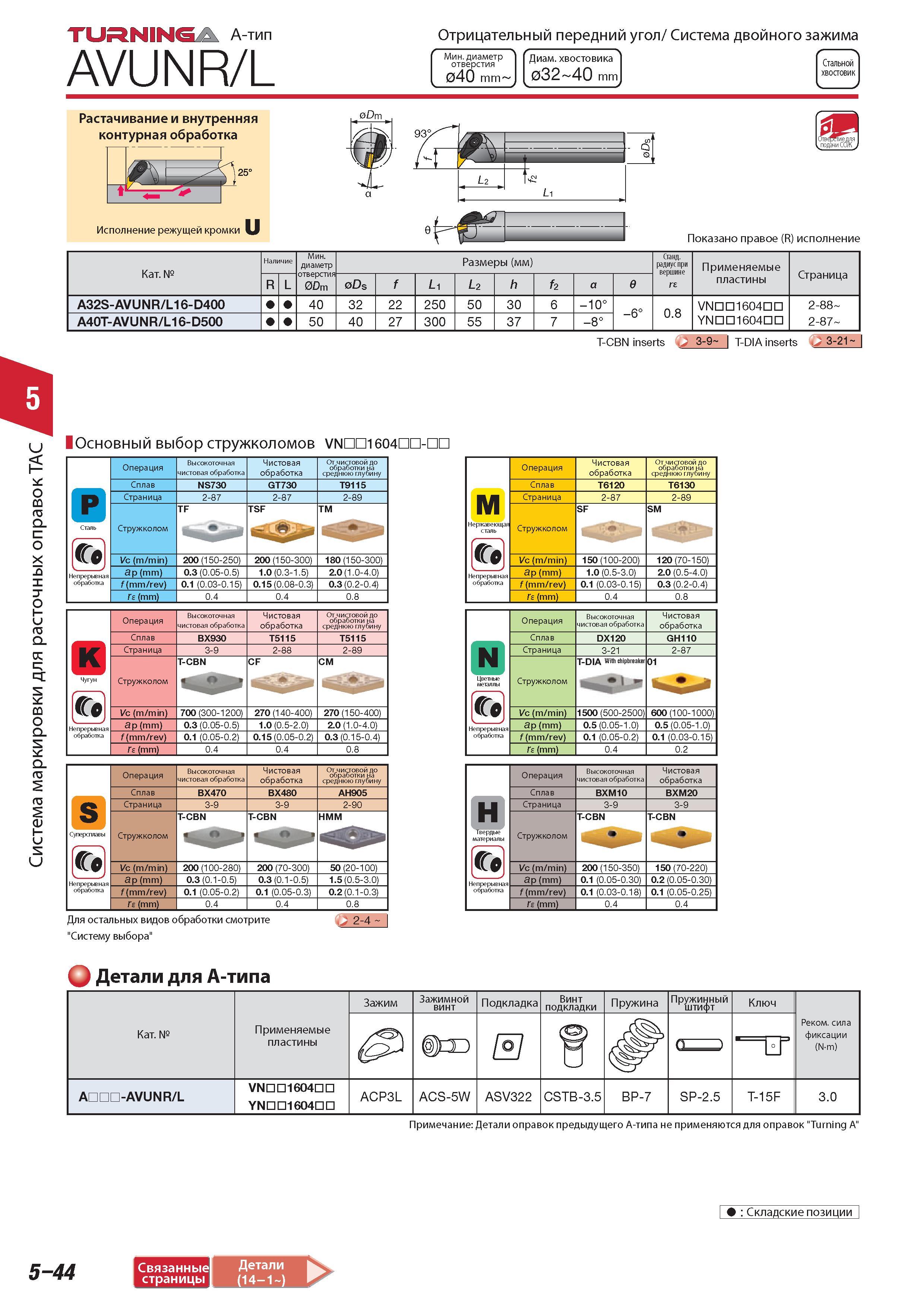

Минимальный диаметр отверстия 40 mm Система маркировки для расточных оправок Tungaloy ТАС TURNING A-тип AVUNR/L Отрицательный передний угол Система двойно

Минимальный диаметр отверстия 40 mm Система маркировки для расточных оправок Tungaloy ТАС TURNING A-тип AVUNR/L Отрицательный передний угол Система двойного зажима Диаметр хвостовика 032 4О mm Стальной хвостовик Растачивание и внутренняя контурная обработка Исполнение режущей кромки U Dm Показано правое (R) исполнение Категория Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Страница R/L Ds f Li L2 h f2 a e A32S-AVUNR L16-D400 40 32 22 250 50 30 6 -10 -6 0.8 VNnn1604Dn YNnn1604Dn 2-88 2-87 A40T-AVUNR L16-D500 50 40 27 300 55 37 7 -8 T-CBN inserts 3-9 T-DIA inserts 3-21 Основный выбор стружколомов УМ 1604 - Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав NS730 GT730 T9115 (Со Страница 2-87 2-87 2-89 Стружколом TF TSF -S' TM Vc (m/min) 200 (150-250) 200 (150-300) 180 (150-300) Ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 2.0 (1.0-4.0) обработка f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.4) Ts (mm) 0.4 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав BX930 T5115 T5115 (Со Страница 3-9 2-88 2-89 Стружколом T-CBN CF CM Vc (m/min) 700 (300-1200) 270 (140-400) 270 (150-400) ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-4.0) обработка f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) Ts (mm) 0.4 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав BX470 BX480 AH905 S Страница 3-9 3-9 2-90 Стружколом T-CBN О T-CBN нмм Суперсплавы (Со Vc (m/min) 200 (100-280) 200 (70-300) 50 (20-100) V У Непрерывная обработка ap (mm) 0.3 (0.1-0.5) 0.3 (0.1-0.5) 1.5 (0.5-3.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.05-0.3) 0.2 (0.1-0.3) Ts (mm) 0.4 0.4 0.8 Для остальных видов обработки смотрите 2-4 "Систему выбора" О Детали для А-типа Операция Чистовая обработка От чистовой до обработки на среднюю глубину Сплав T6120 T6130 Нержавеющая (Со Страница 2-87 2-89 Стружколом SF SM Vc (m/min) 150 (100-200) 120 (70-150) ap (mm) 1.0 (0.5-3.0) 2.0 (0.5-4.0) обработка f ( mm/rev) 0.1 (0.03-0.15) 0.3 (0.2-0.4) Ts (mm) 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Сплав DX120 GH110 N Цветные металлы ССо Страница 3-21 2-87 Стружколом T-DIA With chipbreaker 01 Vc (m/min) 1500 (500-2500) 600 (100-1000) Непрерывная обработка ap (mm) 0.5 (0.05-1.0) 0.5 (0.05-1.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) Ts (mm) 0.4 0.2 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 H Страница 3-9 3-9 Стружколом T-CBN T-CBN Твердые материалы ССо Vc (m/min) 200 (150-350) 150 (70-220) Непрерывная обработка ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) Ts (mm) 0.4 0.4 Примечание Детали оправок предыдущего А-типа не применяются для оправок "Turning А" Складские позиции 5-44 Связанные Детали страницы (14 1 ) 1
