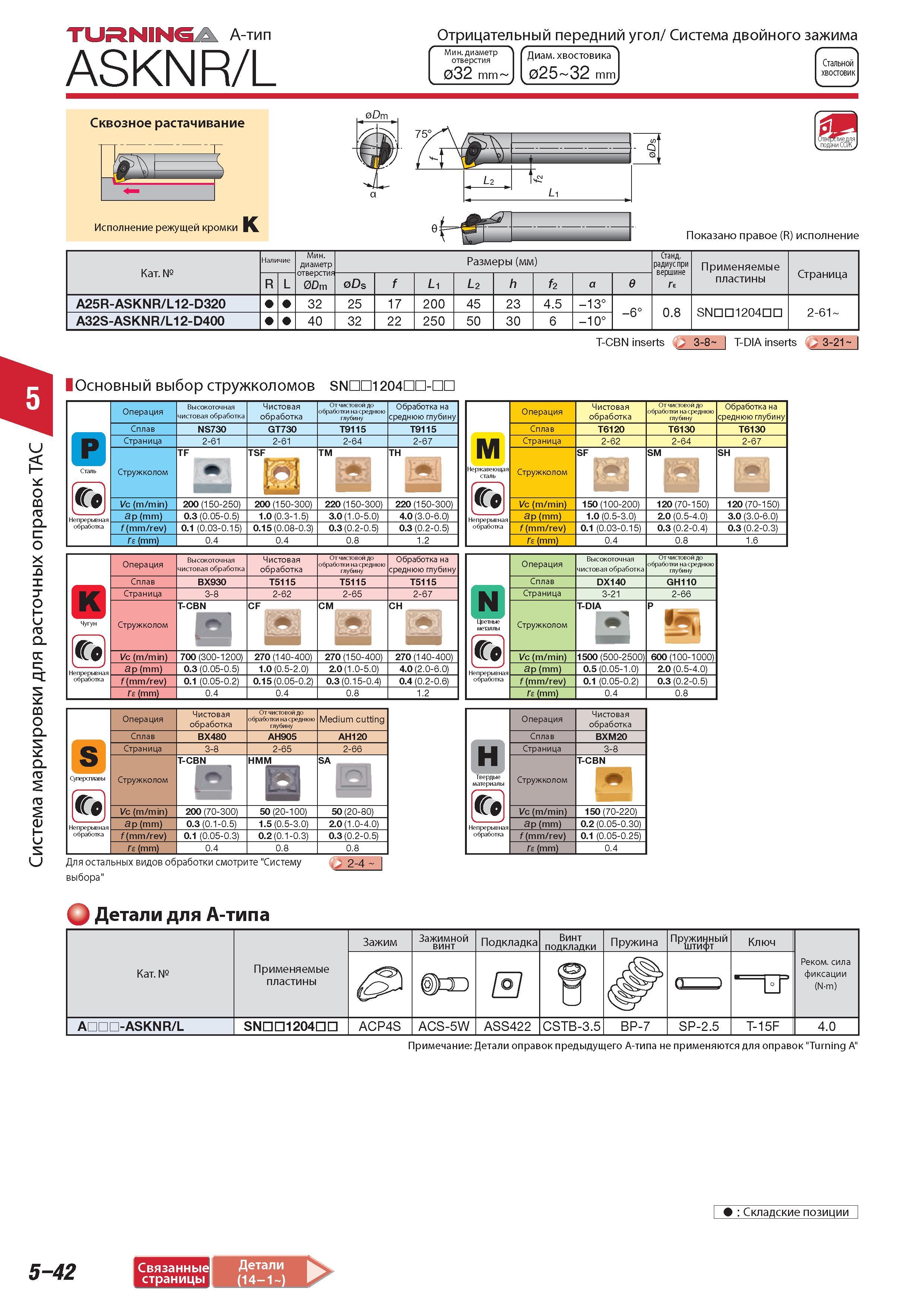

Отрицательный передний угол Система маркировки для расточных оправок Tungaloy ТАС TURNING A-тип ASKNR/L Система двойного зажима Минимальный диаметр отверс

Отрицательный передний угол Система маркировки для расточных оправок Tungaloy ТАС TURNING A-тип ASKNR/L Система двойного зажима Минимальный диаметр отверстия 032 mm Диаметр хвостовика 025 32 mm Стальной хвостовик Сквозное растачивание Dm Исполнение режущей кромки K Показано правое (R) исполнение Категория Наличие Минимальный диаметр отверстия Dm Размеры (мм) Стандартный радиус при вершине Применяемые пластины Страница R/L Ds f L1 L2 h f2 a в A25R-ASKNR L12-D320 32 25 17 200 45 23 4.5 -13 -6 0.8 SNnn1204Dn 2-61 A32S-ASKNR L12-D400 40 32 22 250 50 30 6 -10 T-CBN inserts 3-8 T-DIA inserts 3-21 Основный выбор стружколомов 8МШ1204Ш-Ш Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 GT730 T9115 T9115 Страница 2-61 2-61 2-64 2-67 Стружколом TF TSF ТМ ТН С Vc (m/min) 200(150-250) 200(150-300) 220 (150-300) 220 (150-300) Непрерывная обработка Ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 3.0 (1.0-5.0) 4.0 (3.0-6.0) f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.5) 0.3 (0.2-0.5) rs (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 T5115 Страница 3-8 2-62 2-65 2-67 Стружколом T-CBN CF СМ СН Чугун P ССс мВВ Vc (m/min) 700(300-1200) 270 (140-400) 270 (150-400) 270 (140-400) Непрерывная обработка Ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) 4.0 (2.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) 0.4 (0.2-0.6) rs (mm) 0.4 0.4 0.8 1.2 Операция Чистовая обработка От чистовой до обработки на среднюю глубину Medium cutting Сплав BX480 AH905 AH120 Страница 3-8 2-65 2-66 Стружколом T-CBN нмм SA I4 J Vc (m/min) 200 (70-300) 50 (20-100) 50 (20-80) Ap (mm) 0.3 (0.1-0.5) 1.5 (0.5-3.0) 2.0 (1.0-4.0) f ( mm/rev) 0.1 (0.05-0.3) 0.2 (0.1-0.3) 0.3 (0.2-0.5) rs (mm) 0.4 0.8 0.8 Для остальных видов обработки смотрите "Систему выбора" О Детали для А-типа 2-4 - Операция Сплав Страница Стружколом Vc (m/min) Ap (mm) f ( mm/rev) rs (mm) Чистовая обработка От чистовой до обработки на среднюю глубину 150 (100-200) 1.0 (0.5-3.0) 0.1 (0.03-0.15) 0.4 Обработка на среднюю глубину 120 (70-150) 2.0 (0.5-4.0) 0.3 (0.2-0.4) 0.8 120 (70-150) 3.0 (3.0-6.0) 0.3 (0.2-0.3) 1.6 Операция Высокоточная чистовая обработка От чистовой до обработки на среднюю глубину Сплав DX140 GH110 N Цветные металлы Страница 3-21 2-66 Стружколом T-DIA P HSB ССс Vc (m/min) 1500 (500-2500) 600 (100-1000) Непрерывная обработка Ap (mm) 0.5 (0.05-1.0) 2.0 (0.5-4.0) f ( mm/rev) 0.1 (0.05-0.2) 0.3 (0.2-0.5) rs (mm) 0.4 0.8 Операция Чистовая обработка Сплав BXM20 Страница 3-8 Стружколом T-CBN Твердые материалы ССс Vc (m/min) 150(70-220) Непрерывная обработка Ap (mm) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.05-0.25) rs (mm) 0.4 T6120 T6130 T6130 SF SM SH Категория Применяемые пластины Зажим Зажимной винт Подкладка Винт подкладки Пружина Пружинный штифт Ключ Реком. сила фиксации (N-m) OD f 0 A -ASKNR/L SNnn1204nn ACP4S ACS-5W ASS422 CSTB-3.5 BP-7 SP-2.5 T-15F 4.0 Примечание Детали оправок предыдущего А-типа не применяются для оправок "Turning А" Складские позиции 5-42 Связанные Детали страницы (14-1 ) 1
