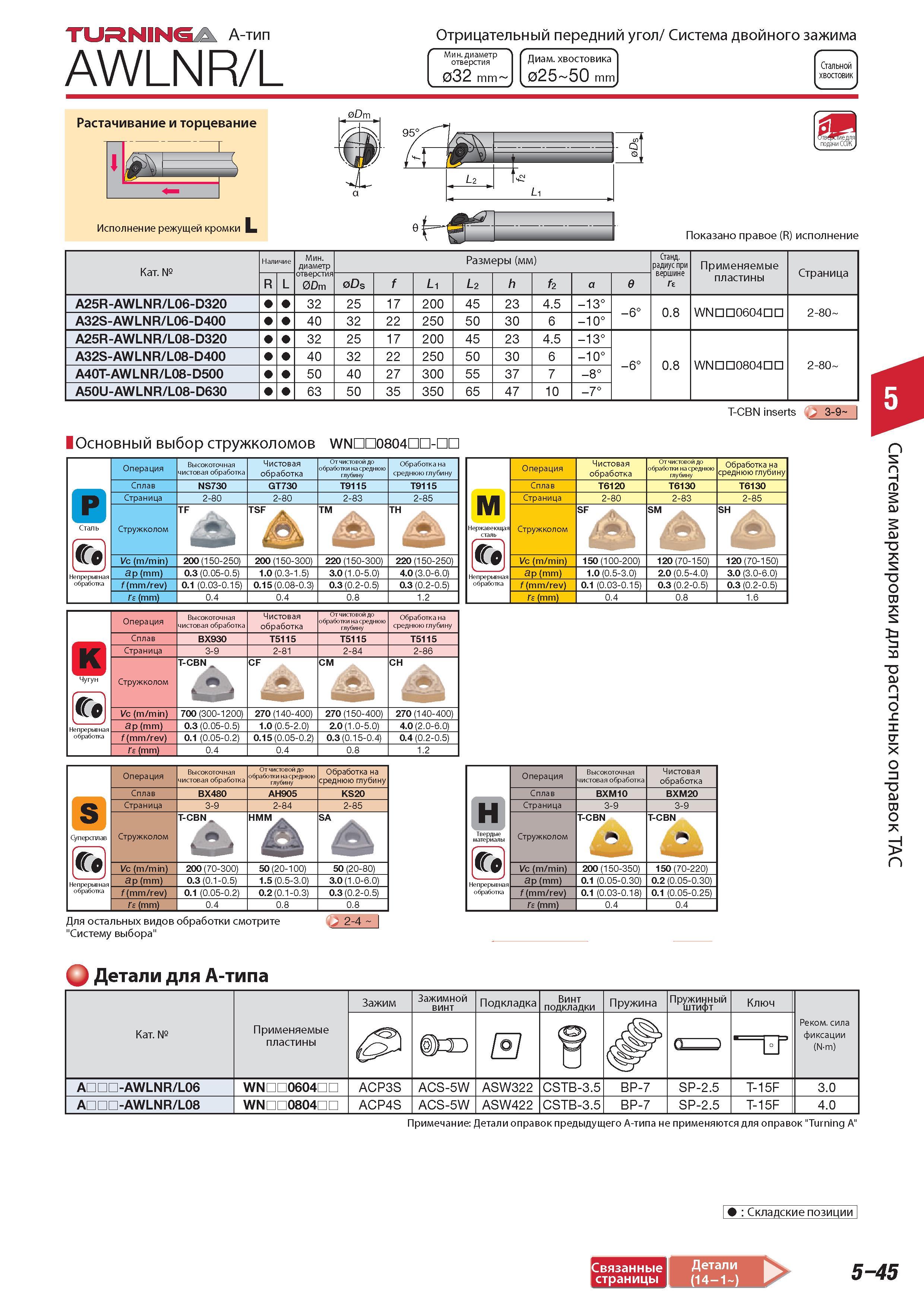

Система двойного зажима TURNINGS A-тип AWLNR/L Отрицательный передний угол Минимальный диаметр Минимальный диаметр отверстия 032 Диаметр хвостовика 025 5О mm Стальной хвостовик Растачивание и торцевание Dm Исполнение режущей кромки L Показано правое (R) исполнение Категория Наличие Минимальный диаметр Размеры (мм) Стандартный радиус при вершине Применяемые пластины Страница R/L отверстия Dm Ds f Li L2 h f2 a в A25R-AWLNR L06-D320 32 25 17 200 45 23 4.5 -13 -6 0.8 WNnn0604nn 2-80 A32S-AWLNR L06-D400 40 32 22 250 50 30 6 -10 A25R-AWLNR L08-D320 32 25 17 200 45 23 4.5 -13 -6 0.8 WNnD0804nn 2-80 A32S-AWLNR L08-D400 40 32 22 250 50 30 6 -10 A40T-AWLNR L08-D500 50 40 27 300 55 37 7 -8 A50U-AWLNR L08-D630 63 50 35 350 65 47 10 -7 J Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 GT730 T9115 T9115 Страница 2-80 2-80 2-83 2-85 Wt TF TSF А ТМ ТН Сталь Стружколом Vc (m/min) 200 (150-250) 200 (150-300) 220 (150-300) 220 (150-250) Ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 3.0 (1.0-5.0) 4.0 (3.0-6.0) обработка f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.5) 0.3 (0.2-0.5) rs (mm) 0.4 0.4 0.8 1.2 К Чугун Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 T5115 Страница 3-9 2-81 2-84 2-86 Стружколом T-CBN j CF СМ СН Vc (m/min) 700 (300-1200) 270 (140-400) 270 (150-400) 270 (140-400) ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) 4.0 (2.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) 0.4 (0.2-0.5) rs (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX480 AH905 KS20 S Суперсплав Страница 3-9 2-84 2-85 Стружколом T-CBN нмм SA а. А г Vc (m/min) 200 (70-300) 50 (20-100) 50 (20-80) Непрерывная обработка ap (mm) 0.3 (0.1-0.5) 1.5 (0.5-3.0) 3.0 (1.0-6.0) f ( mm/rev) 0.1 (0.05-0.2) 0.2 (0.1-0.3) 0.3 (0.2-0.5) rs (mm) 0.4 0.8 0.8 Для остальных видов обработки смотрите "Систему выбора" 2-4 - T-CBN inserts 3-9 Основный выбор стружколомов WNnn0804nn-nn Операция Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав T6120 T6130 T6130 М Страница 2-80 2-83 2-85 Стружколом - SM SH - Нержавеющая (Со Vc (m/min) 150 (100-200) 120 (70-150) 120 (70-150) ap (mm) 1.0 (0.5-3.0) 2.0 (0.5-4.0) 3.0 (3.0-6.0) обработка f ( mm/rev) 0.1 (0.03-0.15) 0.3 (0.2-0.5) 0.3 (0.2-0.5) rs (mm) 0.4 0.8 1.6 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 Твердые материалы (Со Страница 3-9 3-9 Стружколом T-CBN z T-CBN Vc (m/min) 200(150-350) 150(70-220) Непрерывная обработка ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) rs (mm) 0.4 0.4 О Детали для А-типа mm Категория Применяемые пластины Зажим Зажимной винт Подкладка Винт подкладки Пружина Пружинный штифт Ключ Реком. сила фиксации (N-m) Dm f Q ) ADDD-AWLNR L06 WNDD0604nn ACP3S ACS-5W ASW322 CSTB-3.5 BP-7 SP-2.5 T-15F 3.0 A -AWLNR L08 WNDD0804nn ACP4S ACS-5W ASW422 CSTB-3.5 BP-7 SP-2.5 T-15F 4.0 Примечание Детали оправок предыдущего А-типа не применяются для оправок "Turning А" Складские позиции ВВКИВ 5-45 Система маркировки для расточных оправок ТАС
