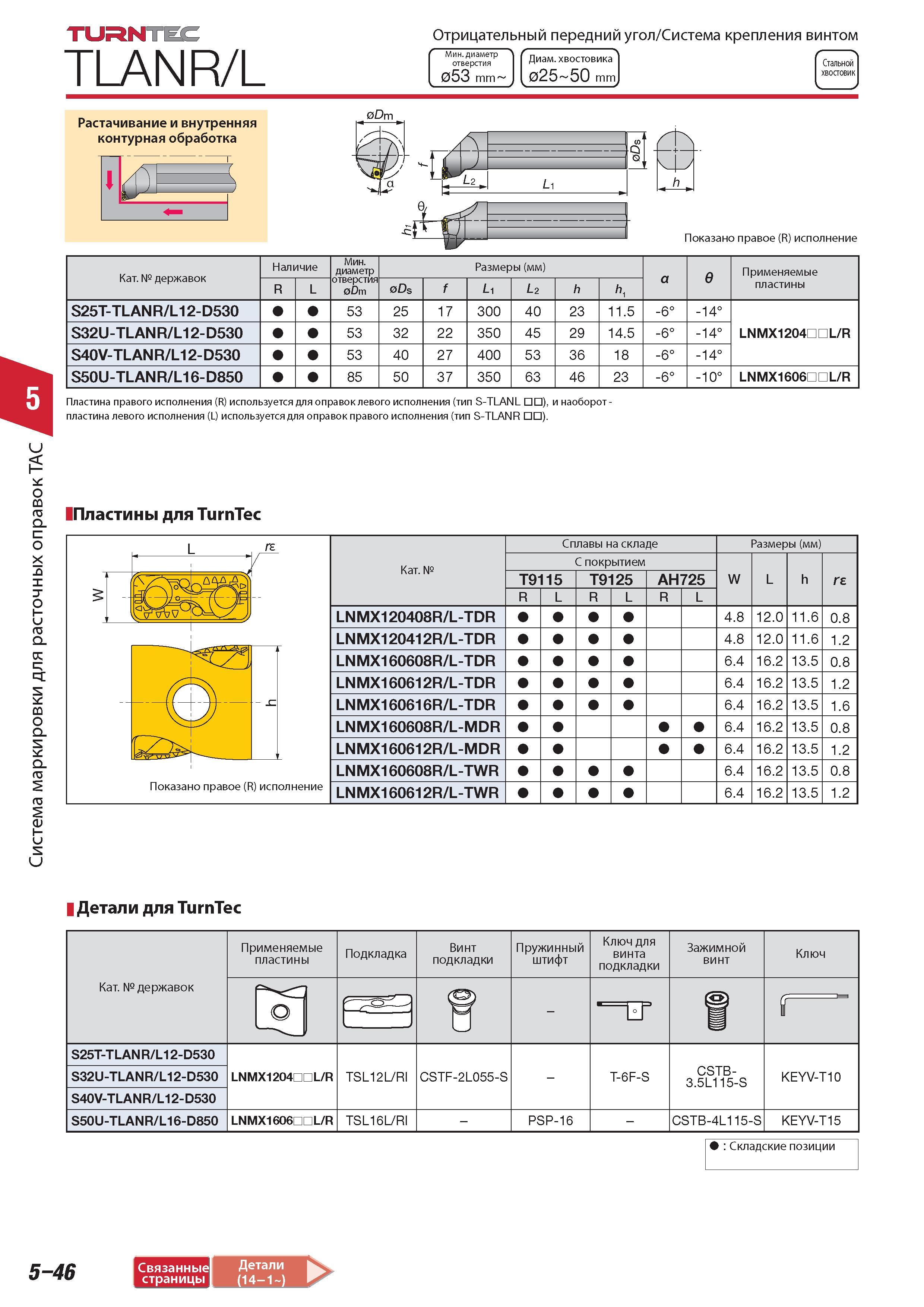

Система крепления винтом Маркировка для расточных оправок Tungaloy ТАС TLANR/L Отрицательный передний угол Минимальный диаметр отверстия 053 mm Диаметр хвостовика 025 5О mm Стальной хвостовик Dm Показано правое (R) исполнение Категория державок Наличие Минимальный диаметр Размеры (мм) a в Применяемые пластины R/L отверстия Dm Ds f Li L2 h hi S25T-TLANR L12-D530 53 25 17 300 40 23 11.5 -6 -14 LNMX1204DDL R S32U-TLANR L12-D530 53 32 22 350 45 29 14.5 -6 -14 S40V-TLANR L12-D530 53 40 27 400 53 36 18 -6 -14 S50U-TLANR L16-D850 85 50 37 350 63 46 23 -6 -10 LNMX1606DDL R Пластина правого исполнения (R) используется для оправок левого исполнения (тип S-TLANL ) и наоборот -пластина левого исполнения (L) используется для оправок правого исполнения (тип S-TLANR ). Пластины для TurnTec L Сплавы на складе Размеры (мм) С Категория С покрытием T9115 T9125 AH725 W L h 5 R/L R/L R/L LNMX120408R L-TDR 4.8 12.0 11.6 0.8 LNMX120412R L-TDR 4.8 12.0 11.6 1.2 LNMX160608R L-TDR 6.4 16.2 13.5 0.8 LNMX160612R L-TDR 6.4 16.2 13.5 1.2 чшь - .с LNMX160616R L-TDR 6.4 16.2 13.5 1.6 LNMX160608R L-MDR 6.4 16.2 13.5 0.8 LNMX160612R L-MDR 6.4 16.2 13.5 1.2 LNMX160608R L-TWR 6.4 16.2 13.5 0.8 Показано правое (R) исполнение LNMX160612R L-TWR 6.4 16.2 13.5 1.2 Детали для TurnTec Категория державок Применяемые пластины Подкладка Винт подкладки Пружинный штифт Ключ для винта подкладки Зажимной винт Ключ j f S25T-TLANR L12-D530 LNMX1204DDL R TSL12L RI CSTF-2L055-S - T-6F-S CSTB- 3.5L115-S KEYV-T10 S32U-TLANR L12-D530 S40V-TLANR L12-D530 S50U-TLANR L16-D850 LNMX1606DDL R TSL16L RI - PSP-16 - CSTB-4L115-S KEYV-T15 Складские позиции 5-46 Связанные Детали страницы (14-1 ) 1
