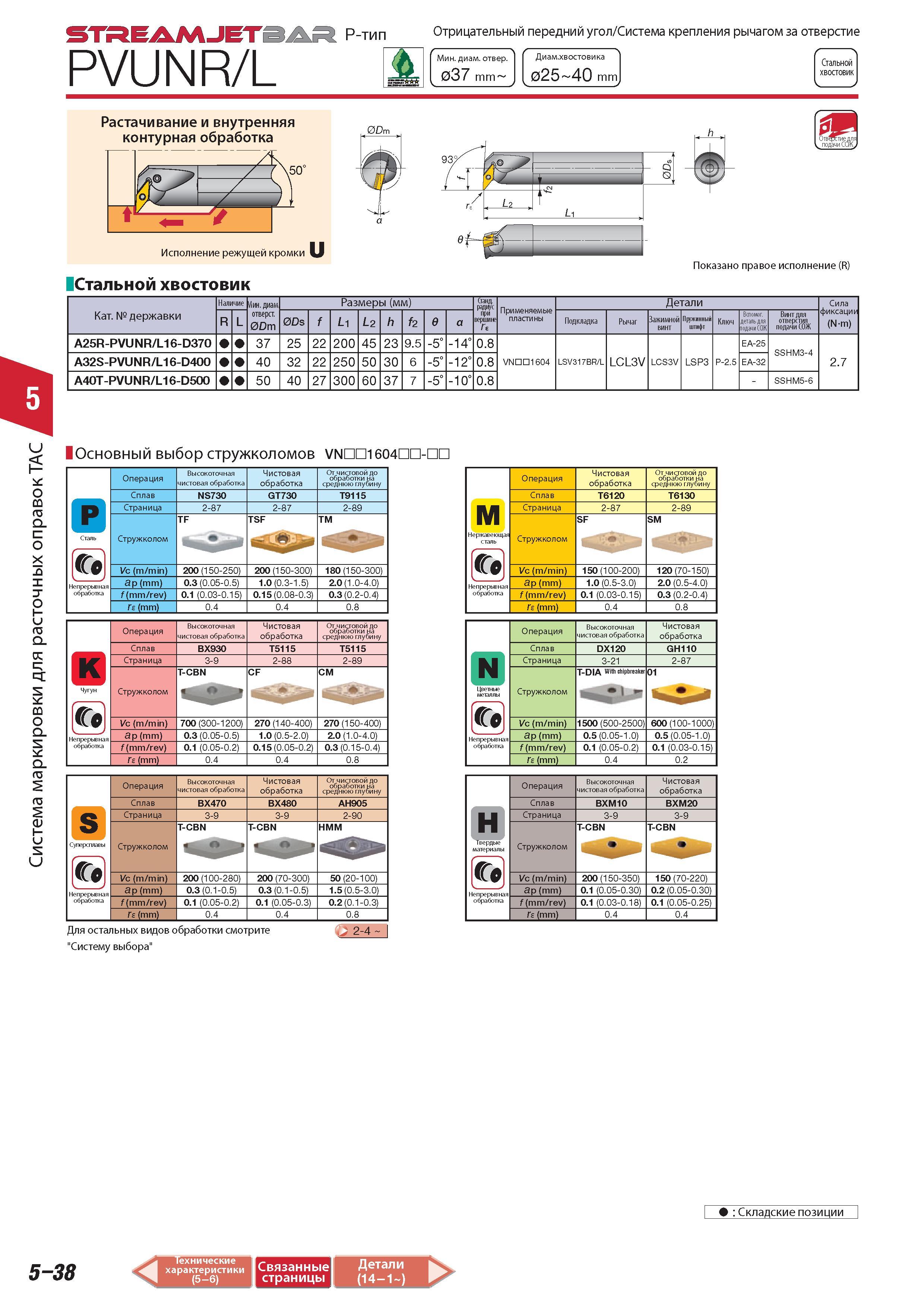

Система крепления рычагом за отверстие Система маркировки для расточных оправок Tungaloy ТАС STREAMJETBAR P-тип PVUNR/L Отрицательный передний угол Мининимальный диаметр отверстия 037 mm Диаметр хвостовика 025 4О mm Стальной хвостовик Исполнение режущей кромки U Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Мин. диам отверст. Dm Размеры (мм) Стандартный радиус при вершине Г Применяемые пластины Детали Сила фиксации (N-m) R/L Ds f Li L2 h f2 в a Подкладка Рычаг Зажимной винт Пружинный штифт Ключ Вспомог. деталь для юдачи СОЖ Винт для отверстия подачи СОЖ A25R-PVUNR L16-D370 37 25 22 200 45 23 9.5 -5 -14 0.8 VNDD1604 LSV317BR/L LCL3V LCS3V LSP3 P-2.5 EA-25 SSHM3-4 2.7 A32S-PVUNR L16-D400 40 32 22 250 50 30 6 -5 -12 0.8 EA-32 A40T-PVUNR L16-D500 50 40 27 300 60 37 7 -5 -10 0.8 - SSHM5-6 Основный выбор стружколомов УМ 1604 - Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав NS730 GT730 T9115 Страница 2-87 2-87 2-89 TF TSF TM Стружколом Vc (m/min) 200 (150-250) 200 (150-300) 180 (150-300) Ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 2.0 (1.0-4.0) f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.4) rs (mm) 0.4 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав BX470 BX480 AH905 S Страница 3-9 3-9 2-90 Стружколом T-CBN T-CBN HMM Суперсплавы Vc (m/min) 200 (100-280) 200 (70-300) 50 (20-100) Непрерывная обработка ap (mm) 0.3 (0.1-0.5) 0.3 (0.1-0.5) 1.5 (0.5-3.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.05-0.3) 0.2 (0.1-0.3) rs (mm) 0.4 0.4 0.8 Для остальных видов обработки смотрите 2-4 "Систему выбора" Операция Чистовая обработка От чистовой до обработки на среднюю глубину Сплав T6120 T6130 Страница 2-87 2-89 Стружколом SF SM Vc (m/min) 150 (100-200) 120 (70-150) ap (mm) 1.0 (0.5-3.0) 2.0 (0.5-4.0) f ( mm/rev) 0.1 (0.03-0.15) 0.3 (0.2-0.4) rs (mm) 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Операция Высокоточная чистовая обработка Чистовая обработка Сплав BX930 T5115 T5115 Сплав DX120 GH110 Страница 3-9 2-88 2-89 N Страница 3-21 2-87 Стружколом T-CBN CF CM Стружколом T-DIA With chipbreaker 01 Цветные металлы С ГСо Vc (m/min) 700 (300-1200) 270 (140-400) 270 (150-400) Vc (m/min) 1500 (500-2500) 600 (100-1000) V У Непрерывная обработка ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-4.0) Непрерывная обработка ap (mm) 0.5 (0.05-1.0) 0.5 (0.05-1.0) f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) rs (mm) 0.4 0.4 0.8 rs (mm) 0.4 0.2 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 H Страница 3-9 3-9 Стружколом T-CBN T-CBN Твердые материалы ССс Vc (m/min) 200 (150-350) 150 (70-220) Непрерывная обработка ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) rs (mm) 0.4 0.4 Складские позиции 5-38 Связанные страницы
