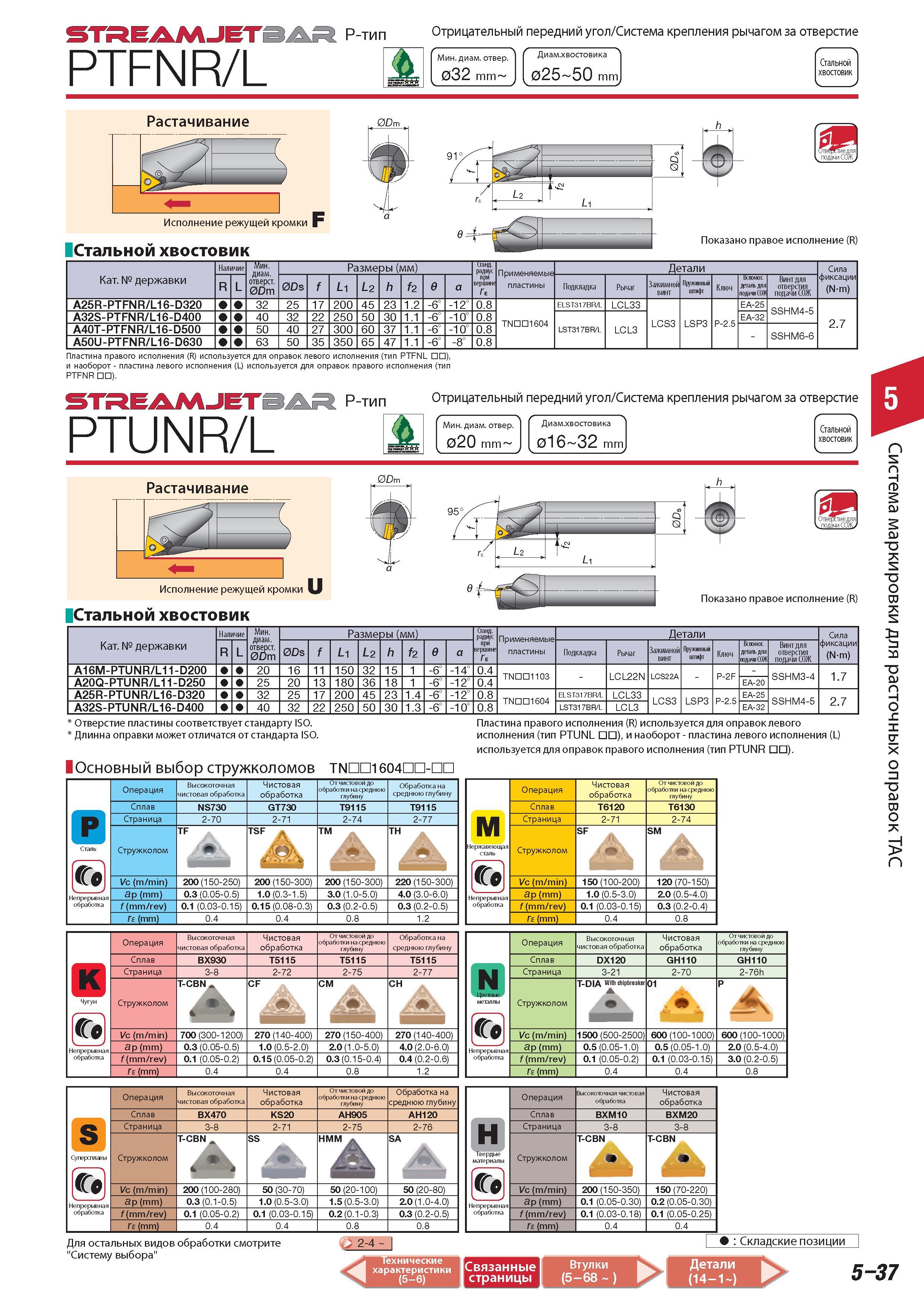

Токарный инструмент Tungaloy STREAMJETBAR P-тип PTFNR/L Отрицательный передний угол Система крепления рычагом за отверстие Мининимальный диаметр отверстия 032 mm Диаметр хвостовика 025 5О mm Стальной хвостовик Исполнение режущей кромки F Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Разме ры (мм) Стандартный радиус при вершине Прим Детали Сила фиксации (N-m) R/L Ds f Li L2 h f2 в a пластины Подкладка Рычаг Зажимной винт Пружинный штифт Ключ Вспомог. деталь для подачи СОЖ Винт для отверстия подачи СОЖ A25R-PTFNR L16-D320 32 25 17 200 45 23 1.2 -6 -12 0.8 TNDD1604 ELST317BR/L LCL33 LCS3 LSP3 P-2.5 EA-25 SSHM4-5 2.7 A32S-PTFNR L16-D400 40 32 22 250 50 30 1.1 -6 -10 0.8 LST317BR/L LCL3 EA-32 A40T-PTFNR L16-D500 50 40 27 300 60 37 1.1 -6 -10 0.8 - SSHM6-6 A50U-PTFNR L16-D630 63 50 35 350 65 47 1.1 -6 -8 0.8 J Пластина правого исполнения (R) используется для оправок левого исполнения (тип PTFNL ) и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения (тип PTFNR ). STREAMJET P-тип PTUNR/L Отрицательный передний угол Система крепления рычагом за отверстие Мининимальный диаметр отверстия 020 mm Диаметр хвостовика 016 32 mm Стальной хвостовик Растачивание Dm U Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Разме ры (мм) Стандартный радиус Детали Сила фиксации (N-m) R/L Ds f Li L2 h f2 в a при вершине Гс пластины Подкладка Рычаг Зажимной винт Пружинный штифт Ключ Вспомог. деталь для подачи СОЖ Винт для отверстия подачи СОЖ A16M-PTUNR L11-D200 20 16 11 150 32 15 1 -6 -14 0.4 TNDD1103 LCL22N LCS22A P-2F SSHM3-4 1.7 A20Q-PTUNR L11-D250 25 20 13 180 36 18 1 -6 -12 0.4 EA-20 A25R-PTUNR L16-D320 32 25 17 200 45 23 1.4 -6 -12 0.8 TNDD1604 ELST317BR/L LCL33 LCS3 LSP3 P-2.5 EA-25 SSHM4-5 2.7 A32S-PTUNR L16-D400 40 32 22 250 50 30 1.3 -6 -10 0.8 LST317BR/L LCL3 EA-32 Отверстие пластины соответствует стандарту ISO. Длинна оправки может отличатся от стандарта ISO. Основный выбор стружколомов ТМШ1604Ш-Ш Для остальных видов обработки смотрите "Систему выбора" 2-4 - Пластина правого исполнения (R) используется для оправок левого исполнения (тип PTUNL ) и наоборот - пластина левого исполнения (L) используется для оправок правого исполнения (тип PTUNR ). Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 GT730 T9115 T9115 Страница 2-70 2-71 2-74 2-77 Стружколом TF ШЯ Ш TSF ТМ ДЛ ТН (Со Vc (m/min) 200 (150-250) 200 (150-300) 200 (150-300) 220 (150-300) -j Ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 3.0 (1.0-5.0) 4.0 (3.0-6.0) обработка f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.5) 0.3 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 1.2 Операция Чистовая обработка От чистовой до обработки на среднюю глубину Сплав T6120 T6130 Страница 2-71 2-74 Стружколом SM Vc (m/min) 150 (100-200) 120 (70-150) ap (mm) 1.0 (0.5-3.0) 2.0 (0.5-4.0) f ( mm/rev) 0.1 (0.03-0.15) 0.3 (0.2-0.4) Ts (mm) 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 T5115 Страница 3-8 2-72 2-75 2-77 Стружколом T-CBN -4 J CF 4il g О СН (Со 1 Ж Vc (m/min) 700(300-1200) 270 (140-400) 270 (150-400) 270 (140-400) - ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) 4.0 (2.0-6.0) обработка f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) 0.4 (0.2-0.6) Ts (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав DX120 GH110 GH110 металлы Страница 3-21 2-70 2-76h Стружколом T-DIA With chipbreaker Jk 01 m (Со Vc (m/min) 1500 (500-2500) 600 (100-1000) 600 (100-1000) Непрерывная обработка ap (mm) 0.5 (0.05-1.0) 0.5 (0.05-1.0) 2.0 (0.5-4.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) 3.0 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX470 KS20 AH905 AH120 S Страница 3-8 2-71 2-75 2-76 Стружколом T-CBN it SS НММ А SA Суперсплавы (Со Vc (m/min) 200(100-280) 50 (30-70) 50 (20-100) 50 (20-80) Непрерывная обработка ap (mm) 0.3 (0.1-0.5) 1.0 (0.5-3.0) 1.5 (0.5-3.0) 2.0 (1.0-4.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) 0.2 (0.1-0.3) 0.3 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 Страница 3-8 3-8 Стружколом T-CBN T-CBN Твердые материалы (Со Vc (m/min) 200 (150-350) 150 (70-220) Непрерывная обработка ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) Ts (mm) 0.4 0.4 Складские позиции Связанные страницы Втулки Детали (5-68 ) (14-1 ) 5-37 Система маркировки для расточных оправок ТАС
