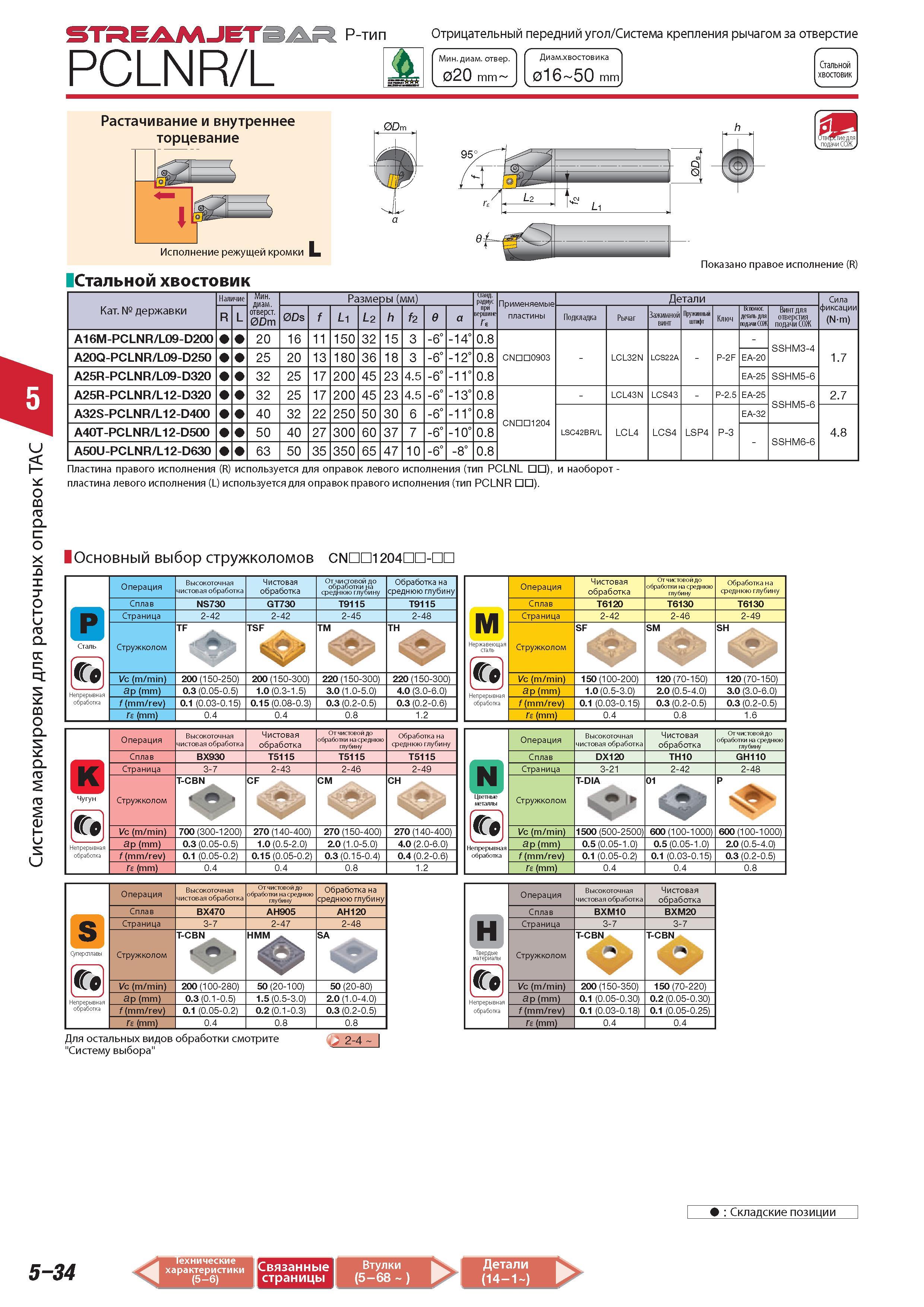

Точение внутреннее Tungaloy Система маркировки для расточных оправок ТАС STREAMJETBAR P-тип PCLNR/L Отрицательный передний угол Система крепления рычагом за отверстие Мининимальный диаметр отверстия 020 mm Диаметр хвостовика 016 5О mm Стальной хвостовик 1 m 1 L2 А - 1 Исполнение режущей кромки L Стальной хвостовик Показано правое исполнение (R) Категория державки Наличие Минимальный диаметр отверстия Dm Разме ры (мм) Стандартный радиус при вершине Детали Сила фиксации (N-m) R/L Ds f Li L2 h f2 в a пластины Подкладка Рычаг Зажимной винт Пружинный штифт Ключ Вспомог. деталь для подачи СОЖ Винт для отверстия подачи СОЖ A16M-PCLNR L09-D200 20 16 11 150 32 15 3 -6 -14 0.8 CNDD0903 LCL32N LCS22A - P-2F SSHM3-4 1.7 A20Q-PCLNR L09-D250 25 20 13 180 36 18 3 -6 -12 0.8 EA-20 A25R-PCLNR L09-D320 32 25 17 200 45 23 4.5 -6 -11 0.8 EA-25 SSHM5-6 A25R-PCLNR L12-D320 32 25 17 200 45 23 4.5 -6 -13 0.8 CNDD1204 LCL43N LCS43 - P-2.5 EA-25 SSHM5-6 2.7 A32S-PCLNR L12-D400 40 32 22 250 50 30 6 -6 -11 0.8 LSC42BR/L LCL4 LCS4 LSP4 P-3 EA-32 4.8 A40T-PCLNR L12-D500 50 40 27 300 60 37 7 -6 -10 0.8 SSHM6-6 A50U-PCLNR L12-D630 63 50 35 350 65 47 10 -6 -8 0.8 Пластина правого исполнения (R) используется для оправок левого исполнения (тип PCLNL ) и наоборот -пластина левого исполнения (L) используется для оправок правого исполнения (тип PCLNR ). Основный выбор стружколомов СМ1Ю1204Ш-Ш Непрерывная обработка Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS730 GT730 T9115 T9115 Страница 2-42 2-42 2-45 2-48 Стружколом TSF тм А Vc (m/min) 200(150-250) 200(150-300) 220 (150-300) 220 (150-300) Ap (mm) 0.3 (0.05-0.5) 1.0 (0.3-1.5) 3.0 (1.0-5.0) 4.0 (3.0-6.0) f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.3 (0.2-0.5) 0.3 (0.2-0.6) Ts (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX930 T5115 T5115 T5115 1 Чугун ССф Страница 3-7 2-43 2-46 2-49 Стружколом T-CBN CF СМ СН Vc (m/min) 700 (300-1200) 270 (140-400) 270 (150-400) 270 (140-400) Непрерывная ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 2.0 (1.0-5.0) 4.0 (2.0-6.0) обработка f ( mm/rev) 0.1 (0.05-0.2) 0.15 (0.05-0.2) 0.3 (0.15-0.4) 0.4 (0.2-0.6) Ts (mm) 0.4 0.4 0.8 1.2 Операция Высокоточная чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав BX470 AH905 AH120 Страница 3-7 2-47 2-48 Стружколом T-CBN нмм SA Vc (m/min) 200 (100-280) 50 (20-100) 50 (20-80) ap (mm) 0.3 (0.1-0.5) 1.5 (0.5-3.0) 2.0 (1.0-4.0) f ( mm/rev) 0.1 (0.05-0.2) 0.2 (0.1-0.3) 0.3 (0.2-0.5) Ts (mm) 0.4 0.8 0.8 Операция Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав T6120 T6130 T6130 Страница 2-42 2-46 2-49 Стружколом sm щр "ф Нержавеющая (Се Vc (m/min) 150 (100-200) 120 (70-150) 120 (70-150) V J Непрерывная обработка ap (mm) 1.0 (0.5-3.0) 2.0 (0.5-4.0) 3.0 (3.0-6.0) f ( mm/rev) 0.1 (0.03-0.15) 0.3 (0.2-0.5) 0.3 (0.2-0.5) Ts (mm) 0.4 0.8 1.6 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав DX120 TH10 GH110 N Страница 3-21 2-42 2-48 Стружколом T-DIA 01 Цветные металлы (Се Vc (m/min) 1500 (500-2500) 600 (100-1000) 600 (100-1000) Непрерывная обработка ap (mm) 0.5 (0.05-1.0) 0.5 (0.05-1.0) 2.0 (0.5-4.0) f ( mm/rev) 0.1 (0.05-0.2) 0.1 (0.03-0.15) 0.3 (0.2-0.5) Ts (mm) 0.4 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 Страница 3-7 3-7 Стружколом T-CBN T-CBN Твердые материалы (Се Vc (m/min) 200 (150-350) 150 (70-220) Непрерывная обработка ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) Ts (mm) 0.4 0.4 Для остальных видов обработки смотрите "Систему выбора" 2-4 - Складские позиции 5-34 h Непрерывная обработка
