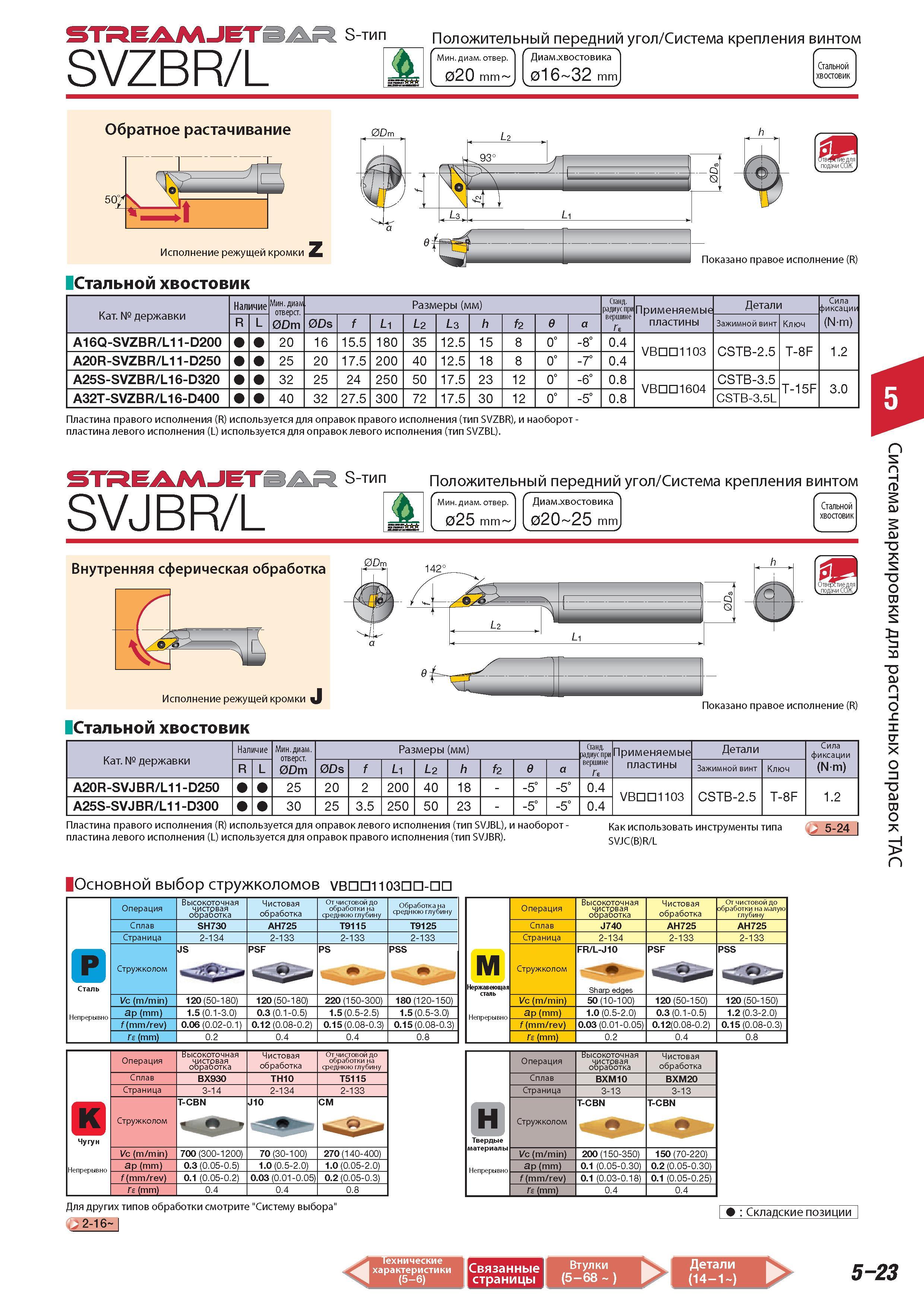

Положительный передний угол Система крепления винтом Tungaloy STREAMJETBAR S-тип SVZBR/L Мининимальный диаметр отверстия Диаметр хвостовика 020 mm 016 32 mm У Стальной хвостовик Исполнение режущей кромки Z Стальной хвостовик Категория державки Наличие Мин. диам отверст. Dm Размеры (мм) Стандартный радиус при Применяемые пластины Детали Сила фиксации (N-m) R/L Ds f Li L2 L3 h f2 e a вершине Зажимной винт Ключ A16Q-SVZBR L11-D200 20 16 15.5 180 35 12.5 15 8 0 -8 0.4 VBDD1103 CSTB-2.5 T-8F 1.2 A20R-SVZBR L11-D250 25 20 17.5 200 40 12.5 18 8 0 -7 0.4 A25S-SVZBR L16-D320 32 25 24 250 50 17.5 23 12 0 -6 0.8 VBDD1604 CSTB-3.5 T-15F 3.0 A32T-SVZBR L16-D400 40 32 27.5 300 72 17.5 30 12 0 -5 0.8 CSTB-3.5L Пластина правого исполнения (R) используется для оправок правого исполнения (тип SVZBR) и наоборот -пластина левого исполнения (L) используется для оправок левого исполнения (тип SVZBL). S-тип SVJBR/L Положительный передний угол Система крепления винтом Мининимальный диаметр отверстия 025 mm Диаметр хвостовика 02О 25 mm Стальной хвостовик Внутренняя сферическая обработка о (д Исполнение режущей кромки J Dm Стальной хвостовик 142 у'оЛС' 4 L2 Li Показано правое исполнение (R) h 9 Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Станд. одиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 e a Зажимной винт Ключ A20R-SVJBR L11-D250 25 20 2 200 40 18 - -5 -5 0.4 VBDD1103 CSTB-2.5 T-8F 1.2 A25S-SVJBR L11-D300 30 25 3.5 250 50 23 - -5 -5 0.4 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SVJBL) и наоборот - Как использовать инструменты типа 5-24 пластина левого исполнения (L) используется для оправок правого исполнения (тип SVJBR). SVJC(B)R/L Основной выбор стружколомов VBnni103nn-nn р Сталь Непрерывно Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав SH730 AH725 T9115 T9125 Страница 2-134 2-133 2-133 2-133 Стружколом JS PSF PS PSS Vc (m/min) 120 (50-180) 120 (50-180) 220 (150-300) 180 (120-150) ap (mm) 1.5 (0.1-3.0) 0.3 (0.1-0.5) 1.5 (0.5-2.5) 1.5 (0.5-3.0) f ( mm/rev) 0.06 (0.02-0.1) 0.12 (0.08-0.2) 0.15 (0.08-0.3) 0.15 (0.08-0.3) Ts (mm) 0.2 0.4 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Сплав BX930 TH10 T5115 Страница 3-14 2-134 2-133 Стружколом T-CBN J10 CM Чугун Непрерывно Vc (m/min) 700 (300-1200) 70 (30-100) 270 (140-400) ap (mm) 0.3 (0.05-0.5) 1.0 (0.5-2.0) 1.0 (0.05-2.0) f ( mm/rev) 0.1 (0.05-0.2) 0.03 (0.01-0.05) 0.2 (0.05-0.3) Ts (mm) 0.4 0.4 0.8 Для других типов обработки смотрите "Систему выбора" 2-16-1 Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на малую глубину Сплав J740 AH725 AH725 Страница 2-134 2-133 2-133 М Стружколом FR L-J10 Sharp edaes PSF PSS Нержавеющая сталь Непрерывно Vc (m/min) 50 (10-100) 120 (50-150) 120 (50-150) ap (mm) 1.0 (0.5-2.0) 0.3 (0.1-0.5) 1.2 (0.3-2.0) f ( mm/rev) 0.03 (0.01-0.05) 0.12(0.08-0.2) 0.15 (0.08-0.3) Ts (mm) 0.2 0.4 0.8 Операция Высокоточная чистовая обработка Чистовая обработка Сплав BXM10 BXM20 Страница 3-13 3-13 Твердые материалы Непрерывно Стружколом T-CBN T-CBN Vc (m/min) 200 (150-350) 150 (70-220) ap (mm) 0.1 (0.05-0.30) 0.2 (0.05-0.30) f ( mm/rev) 0.1 (0.03-0.18) 0.1 (0.05-0.25) Ts (mm) 0.4 0.4 Складские позиции 5-23 Связанные страницы Система маркировки для расточных оправок ТАС
