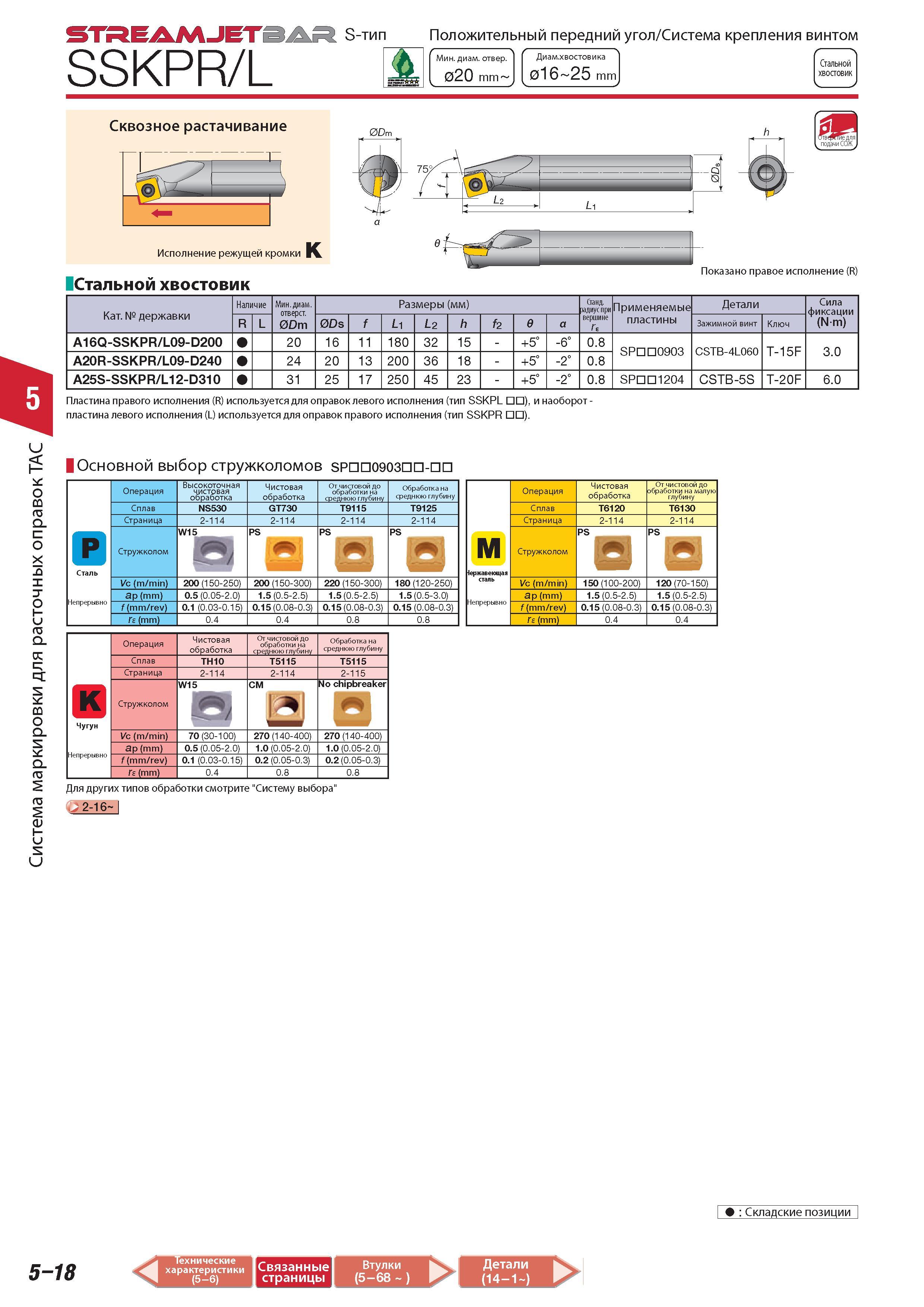

Мининимальный диаметр отверстия 20 mm Система маркировки для расточных оправок Tungaloy ТАС STREAMJETBAR S-тип SSKPR/L Положительный передний угол Система

Мининимальный диаметр отверстия 20 mm Система маркировки для расточных оправок Tungaloy ТАС STREAMJETBAR S-тип SSKPR/L Положительный передний угол Система крепления винтом к Диаметр хвостовика 016 25 mm Стальной хвостовик Li Исполнение режущей кромки K Стальной хвостовик Показано правое исполнение (R) h Категория державки Наличие Минимальный диаметр отверстия Dm Размеры (мм) Станд. идиус при вершине Применяемые пластины Детали Сила фиксации (Nm) R/L Ds f Li L2 h f2 e a Зажимной винт Ключ A16Q-SSKPR L09-D200 20 16 11 180 32 15 - +5 -6 0.8 SPDD0903 CSTB-4L060 T-15F 3.0 A20R-SSKPR L09-D240 24 20 13 200 36 18 - +5 -2 0.8 A25S-SSKPR L12-D310 31 25 17 250 45 23 - +5 -2 0.8 SPDD1204 CSTB-5S T-20F 6.0 Пластина правого исполнения (R) используется для оправок левого исполнения (тип SSKPL ) и наоборот -пластина левого исполнения (L) используется для оправок правого исполнения (тип SSKPR ). Основной выбор стружколомов SPnn0903nn-nn Операция Высокоточная чистовая обработка Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав NS530 GT730 T9115 T9125 Страница 2-114 2-114 2-114 2-114 Стружколом W15 PS PS PS В Сталь Непрерывно a Шг в ( 1 Vc (m/min) 200(150-250) 200 (150-300) 220 (150-300) 180 (120-250) ap (mm) 0.5 (0.05-2.0) 1.5 (0.5-2.5) 1.5 (0.5-2.5) 1.5 (0.5-3.0) f ( mm/rev) 0.1 (0.03-0.15) 0.15 (0.08-0.3) 0.15 (0.08-0.3) 0.15 (0.08-0.3) (mm) 0.4 0.4 0.8 0.8 Операция Чистовая обработка От чистовой до обработки на малую глубину Сплав T6120 T6130 Страница 2-114 2-114 Нержавеющая сталь Непрерывно Стружколом PS PS в Vc (m/min) 150 (100-200) 120 (70-150) ap (mm) 1.5 (0.5-2.5) 1.5 (0.5-2.5) f ( mm/rev) 0.15 (0.08-0.3) 0.15 (0.08-0.3) (mm) 0.4 0.4 Операция Чистовая обработка От чистовой до обработки на среднюю глубину Обработка на среднюю глубину Сплав TH10 T5115 T5115 Страница 2-114 2-114 2-115 W15 СМ No chipbreaker Чугун Стружколом о Непрерывно Vc (m/min) 70(30-100) 270 (140-400) 270 (140-400) ap (mm) 0.5 (0.05-2.0) 1.0 (0.05-2.0) 1.0 (0.05-2.0) f ( mm/rev) 0.1 (0.03-0.15) 0.2 (0.05-0.3) 0.2 (0.05-0.3) (mm) 0.4 0.8 0.8 Для других типов обработки смотрите "Систему выбора" .J 2-16 Складские позиции 5-18
