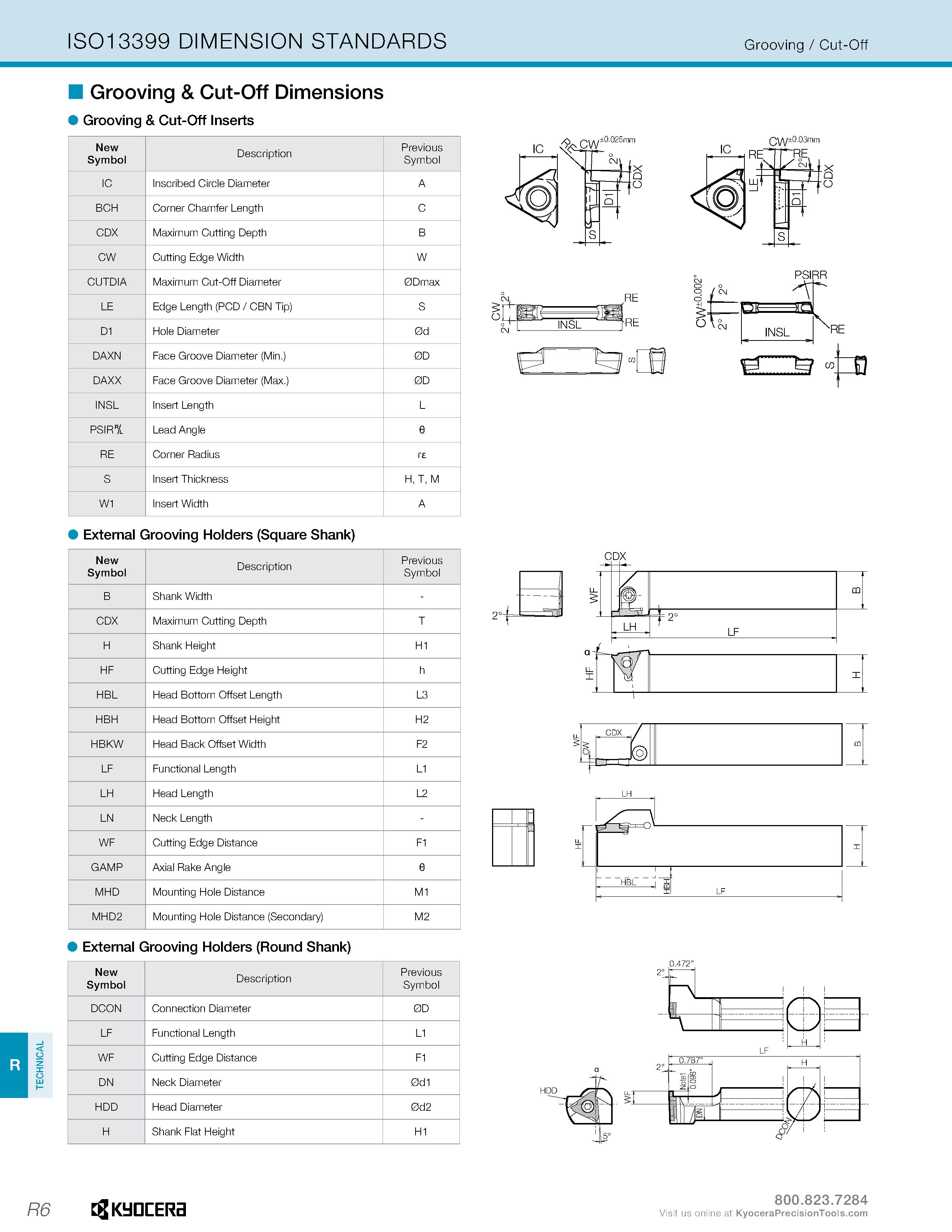

Принятые обозначения параметров режущего инструмента согласно международного стандарта ISO 13399 Токарный инструмент для отрезки и обработки канавок _ TECHNICAL ISO 13399 DIMENSION STANDARDS Grooving / Cut-Off Grooving & Cut-Off Dimensions Grooving & Cut-Off Inserts New Symbol Description Previous Symbol IC Inscribed Circle Diameter A BCH Corner Chamfer Length C CDX Maximum Cutting Depth B CW Cutting Edge Width W CUTDIA Maximum Cut-Off Diameter CDmax LE Edge Length (PCD / CBN Tip) S D1 Hole Diameter 0d DAXN Face Groove Diameter (Min.) CD DAXX Face Groove Diameter (Max.) CD INSL Insert Length L PSIR7l Lead Angle e RE Corner Radius r £ S Insert Thickness H, T, M W1 Insert Width A IC %cw±0025mn1 Qyy±0.03mm PSI RR O EE INSL RE External Grooving Holders (Square Shank) New Symbol Description Previous Symbol B Shank Width - CDX Maximum Cutting Depth T H Shank Height H1 HF Cutting Edge Height h HBL Head Bottom Offset Length L3 HBH Head Bottom Offset Height H2 HBKW Head Back Offset Width F2 LF Functional Length L1 LH Head Length L2 LN Neck Length - WF Cutting Edge Distance F1 GAMP Axial Rake Angle e MHD Mounting Hole Distance M1 MHD2 Mounting Hole Distance (Secondary) M2 External Grooving Holders (Round Shank) New Symbol Description Previous Symbol DCON Connection Diameter CD LF Functional Length L1 WF Cutting Edge Distance F1 DN Neck Diameter 0d1 HDD Head Diameter Cd2 H Shank Flat Height H1 R6 Kyocera Visit us online at
