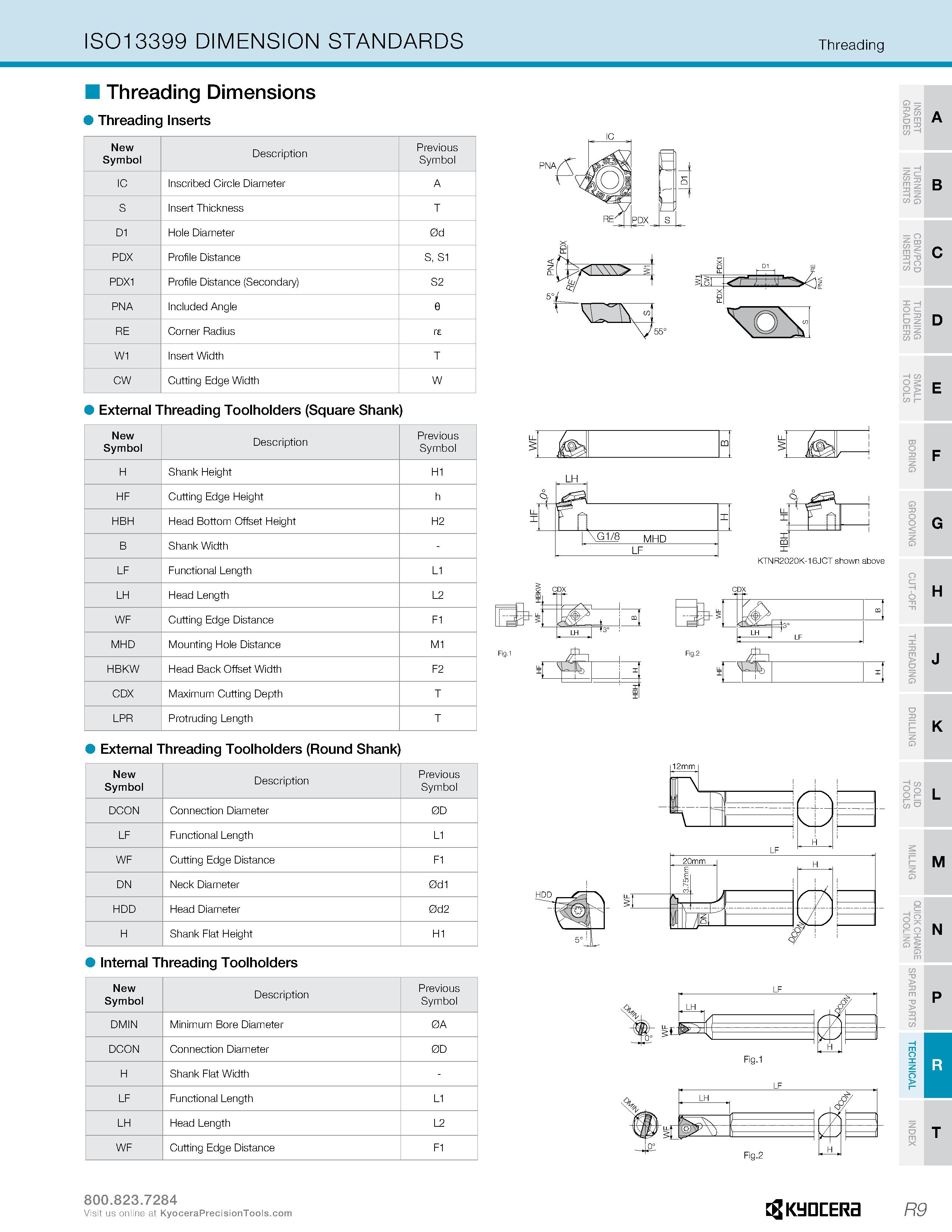

Обозначение параметров режущего токарного инструмента по металлу согласно стандарта ISO 13399 Резьбовые твердосплавные пластины и сборные державки _ DIMENSION STANDARDS Threading Threading Dimensions Threading Inserts New Symbol Description Previous Symbol IC Inscribed Circle Diameter A S Insert Thickness T D1 Hole Diameter 0d PDX Profile Distance S, S1 PDX1 Profile Distance (Secondary) S2 PNA Included Angle e RE Corner Radius r £ W1 Insert Width T CW Cutting Edge Width W External Threading Toolholders (Square Shank) External Threading Toolholders (Round Shank) Internal Threading Toolholders r i> New Symbol Description Previous Symbol H Shank Height H1 HF Cutting Edge Height h HBH Head Bottom Offset Height H2 B Shank Width - LF Functional Length L1 LH Head Length L2 WF Cutting Edge Distance F1 MHD Mounting Hole Distance M1 HBKW Head Back Offset Width F2 CDX Maximum Cutting Depth T LPR Protruding Length T New Symbol Description Previous Symbol DCON Connection Diameter OD LF Functional Length L1 WF Cutting Edge Distance F1 DN Neck Diameter 0d1 HDD Head Diameter 0d2 H Shank Flat Height H1 New Symbol Description Previous Symbol DMIN Minimum Bore Diameter 0A DCON Connection Diameter OD H Shank Flat Width - LF Functional Length L1 LH Head Length L2 WF Cutting Edge Distance F1 Fig.1 Fig.2 o g m 2 c/) B O cz I- T> O m = I O c h o 33 z Q G KTNR2020K-16JCT shown above o cz -H o H m 6 J Q> O 30 K M T Visit us online at Kyocera R9
