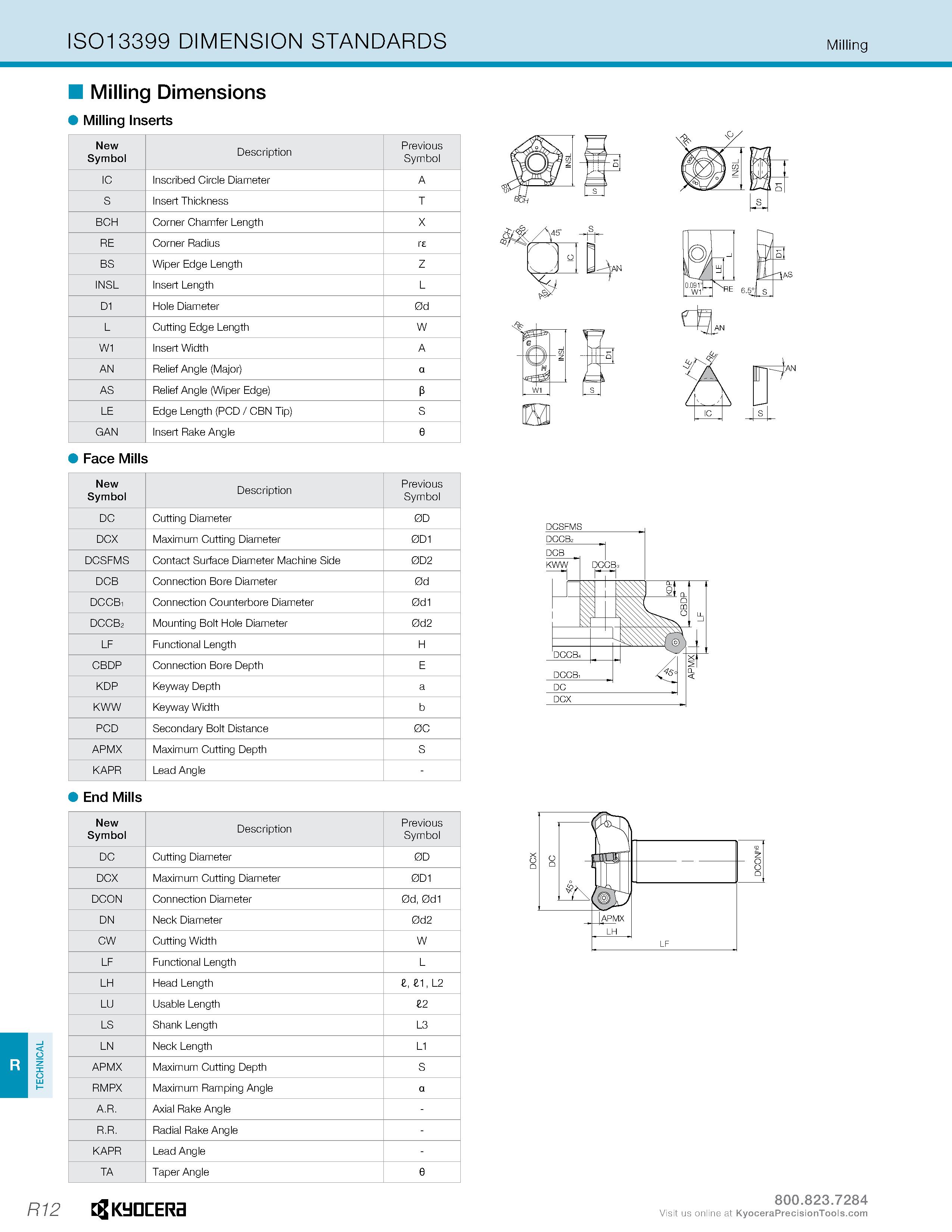

Сборный режущий инструмент по металлу для фрезерования на станках Корпусные фрезы с СМП Обозначения параметров по международному стандарту ИСО 13399 _ TECHNICAL ISO 13399 DIMENSION STANDARDS Milling Milling Dimensions Milling Inserts New Symbol Description Previous Symbol IC Inscribed Circle Diameter A S Insert Thickness T BCH Corner Chamfer Length X RE Corner Radius r £ BS Wiper Edge Length Z INSL Insert Length L D1 Hole Diameter 0d L Cutting Edge Length W W1 Insert Width A AN Relief Angle (Major) a AS Relief Angle (Wiper Edge) P LE Edge Length (PCD / CBN Tip) S GAN Insert Rake Angle e Face Mills nt s yr HI New Symbol Description Previous Symbol DC Cutting Diameter 0D DCX Maximum Cutting Diameter 0D1 DCSFMS Contact Surface Diameter Machine Side 0D2 DCB Connection Bore Diameter 0d DCCBi Connection Counterbore Diameter 0d1 dccb2 Mounting Bolt Hole Diameter 0d2 LF Functional Length H CBDP Connection Bore Depth E KDP Keyway Depth a KWW Keyway Width b PCD Secondary Bolt Distance 0C APMX Maximum Cutting Depth S KAPR Lead Angle - End Mills New Symbol Description Previous Symbol DC Cutting Diameter 0D DCX Maximum Cutting Diameter 0D1 DCON Connection Diameter 0d, 0d1 DN Neck Diameter 0d2 CW Cutting Width W LF Functional Length L LH Head Length I, £1, L2 LU Usable Length 12 LS Shank Length L3 LN Neck Length L1 APMX Maximum Cutting Depth S RMPX Maximum Ramping Angle a A.R. Axial Rake Angle - R.R. Radial Rake Angle - KAPR Lead Angle - TA Taper Angle e R12 Kyocera Visit us online at
