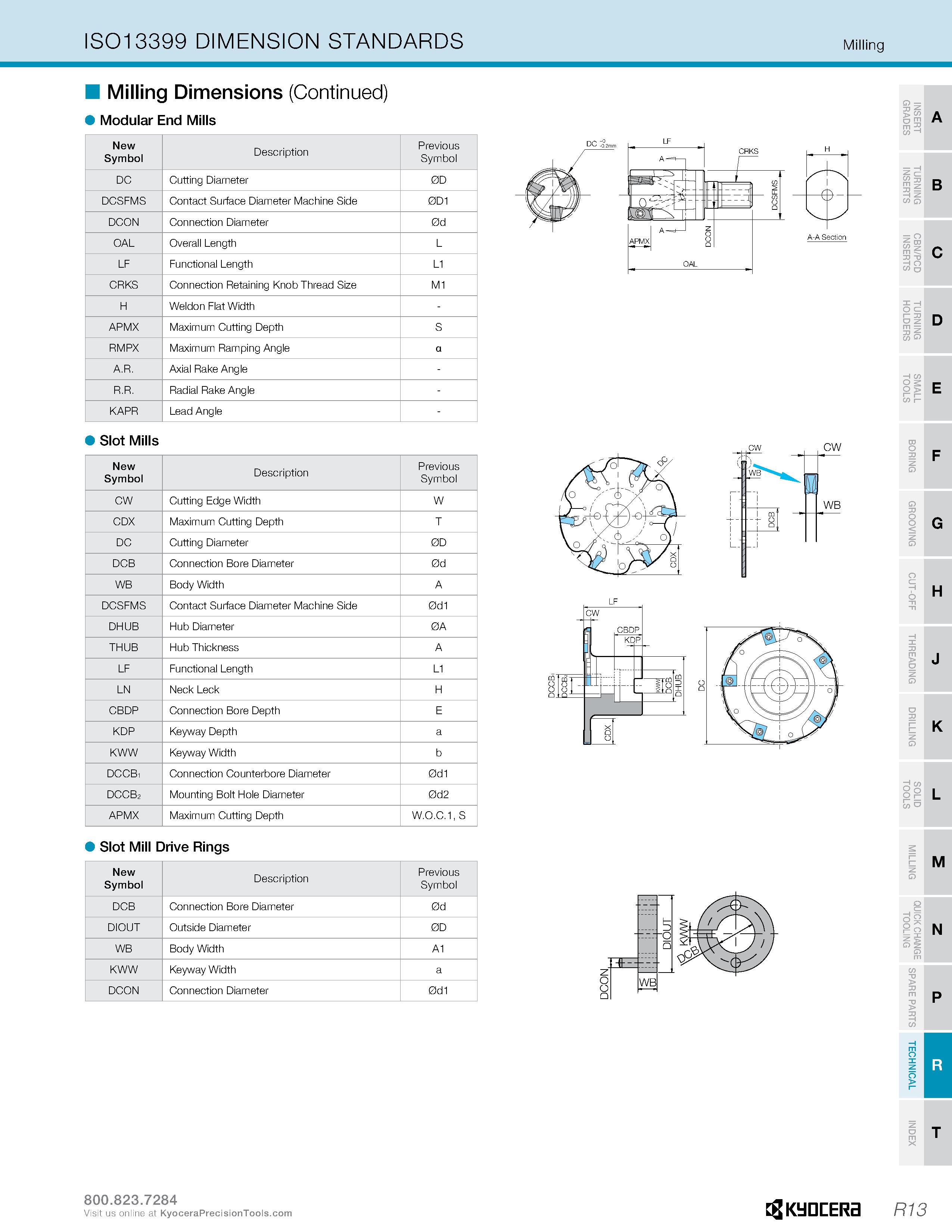

Корпусные и модульные фрезы по металлу с режущими сменными пластинами (СМП) из твердого сплава Параметры инструмента по стандарту ISO 13399 _ Обозначения DIMENSION STANDARDS Milling Milling Dimensions (Continued) Modular End Mills New Symbol Description Previous Symbol DC Cutting Diameter OD DCSFMS Contact Surface Diameter Machine Side 0D1 DCON Connection Diameter Od OAL Overall Length L LF Functional Length L1 CRKS Connection Retaining Knob Thread Size M1 H Weldon Flat Width - APMX Maximum Cutting Depth S RMPX Maximum Ramping Angle a A.R. Axial Rake Angle - R.R. Radial Rake Angle - KAPR Lead Angle - Slot Mills New Symbol Description Previous Symbol CW Cutting Edge Width W CDX Maximum Cutting Depth T DC Cutting Diameter OD DCB Connection Bore Diameter Od WB Body Width A DCSFMS Contact Surface Diameter Machine Side 0d1 DHUB Hub Diameter 0A THUB Hub Thickness A LF Functional Length L1 LN Neck Leek H CBDP Connection Bore Depth E KDP Keyway Depth a KWW Keyway Width b DCCBi Connection Counterbore Diameter 0d1 dccb2 Mounting Bolt Hole Diameter 0d2 APMX Maximum Cutting Depth W.0.C.1, S Slot Mill Drive Rings New Symbol Description Previous Symbol DCB Connection Bore Diameter Od DIOUT Outside Diameter 0D WB Body Width A1 KWW Keyway Width a DCON Connection Diameter 0d1 Visit us online at Kyocera B c D E F G H J K L M N P R T R13 T> U 8 o cz -H o
