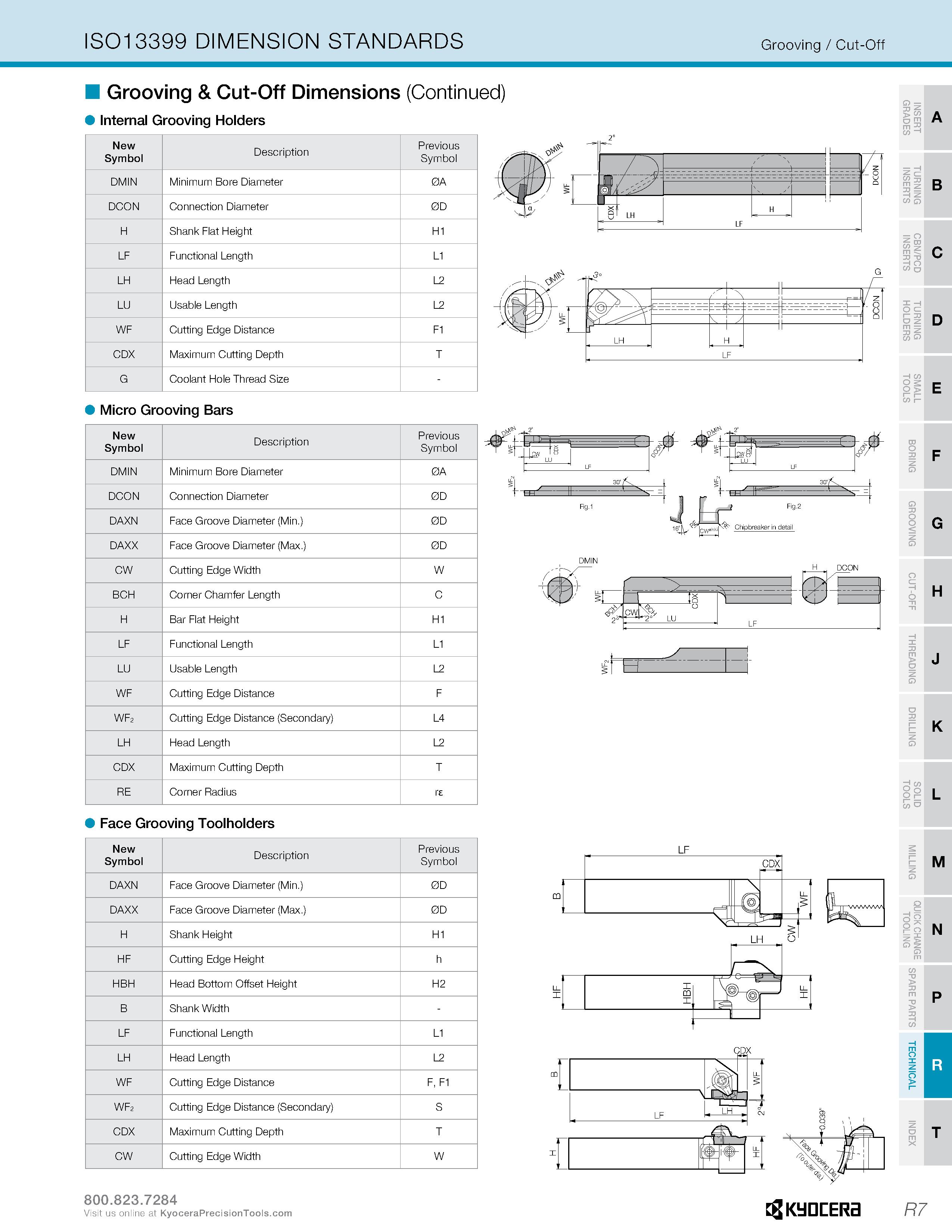

Токарные резцы и пластины для точения канавок и отрезки Обозначения параметров режущего инструмента согласно международного стандарта ISO 13399 _ DIMENSION STANDARDS Grooving / Cut-Off Grooving & Cut-Off Dimensions (Continued) Internal Grooving Holders New Symbol Description Previous Symbol DMIN Minimum Bore Diameter 0A DCON Connection Diameter 0D H Shank Flat Height H1 LF Functional Length L1 LH Head Length L2 LU Usable Length L2 WF Cutting Edge Distance F1 CDX Maximum Cutting Depth T G Coolant Hole Thread Size - Micro Grooving Bars Face Grooving Toolholders New Symbol Description Previous Symbol DMIN Minimum Bore Diameter 0A DCON Connection Diameter 0D DAXN Face Groove Diameter (Min.) 0D DAXX Face Groove Diameter (Max.) 0D CW Cutting Edge Width W BCH Corner Chamfer Length C H Bar Flat Height H1 LF Functional Length L1 LU Usable Length L2 WF Cutting Edge Distance F wf2 Cutting Edge Distance (Secondary) L4 LH Head Length L2 CDX Maximum Cutting Depth T RE Corner Radius r £ New Symbol Description Previous Symbol DAXN Face Groove Diameter (Min.) 0D DAXX Face Groove Diameter (Max.) 0D H Shank Height H1 HF Cutting Edge Height h HBH Head Bottom Offset Height H2 B Shank Width - LF Functional Length L1 LH Head Length L2 WF Cutting Edge Distance F, F1 WF2 Cutting Edge Distance (Secondary) S CDX Maximum Cutting Depth T CW Cutting Edge Width W O T> > £ m 2 c/) £ C/> Q O CZ I- 33 O m = O 33 Z Q B O CZ -H o > o z. Q H K M N Visit us online at Kyocera R7 ISO 13399
