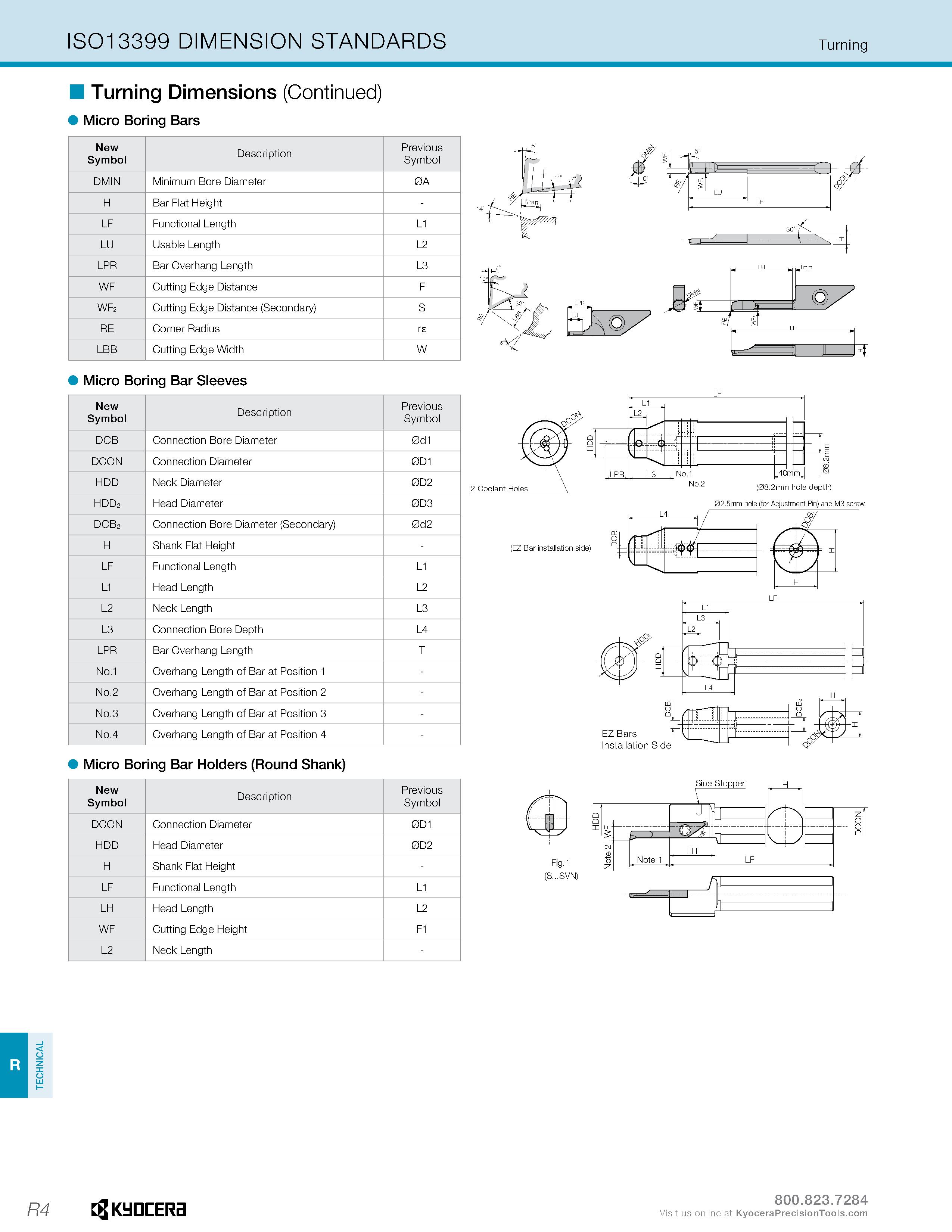

Геометрия режущего инструмента Обозначение параметров и размеров по стандарту ISO 13399 Малоразмерные расточные токарные оправки для расточки _ TECHNICAL ISO 13399 DIMENSION STANDARDS Turning Turning Dimensions (Continued) Micro Boring Bars New Symbol Description Previous Symbol DMIN Minimum Bore Diameter 0A H Bar Flat Height - LF Functional Length L1 LU Usable Length L2 LPR Bar Overhang Length L3 WF Cutting Edge Distance F WF2 Cutting Edge Distance (Secondary) S RE Corner Radius r £ LBB Cutting Edge Width W Micro Boring Bar Sleeves New Symbol Description Previous Symbol DCB Connection Bore Diameter 0d1 DCON Connection Diameter 0D1 HDD Neck Diameter 0D2 hdd2 Head Diameter 0D3 dcb2 Connection Bore Diameter (Secondary) 0d2 H Shank Flat Height - LF Functional Length L1 L1 Head Length L2 L2 Neck Length L3 L3 Connection Bore Depth L4 LPR Bar Overhang Length T No.1 Overhang Length of Bar at Position 1 - No.2 Overhang Length of Bar at Position 2 - No.3 Overhang Length of Bar at Position 3 - No.4 Overhang Length of Bar at Position 4 - Micro Boring Bar Holders (Round Shank) New Symbol Description Previous Symbol DCON Connection Diameter 0D1 HDD Head Diameter 0D2 H Shank Flat Height - LF Functional Length L1 LH Head Length L2 WF Cutting Edge Height F1 L2 Neck Length - i L s LU LF QA 0>. o L L2 , I. Li T "L. -4 - nm LPR L3 I Nc Li .1 40r 02.5mm hole (for Adjustment Pin) and M3 screw (EZ Bar installation side) Side Stopper Fig.1 (S...SVN) n n R4 Kyocera Visit us online at
