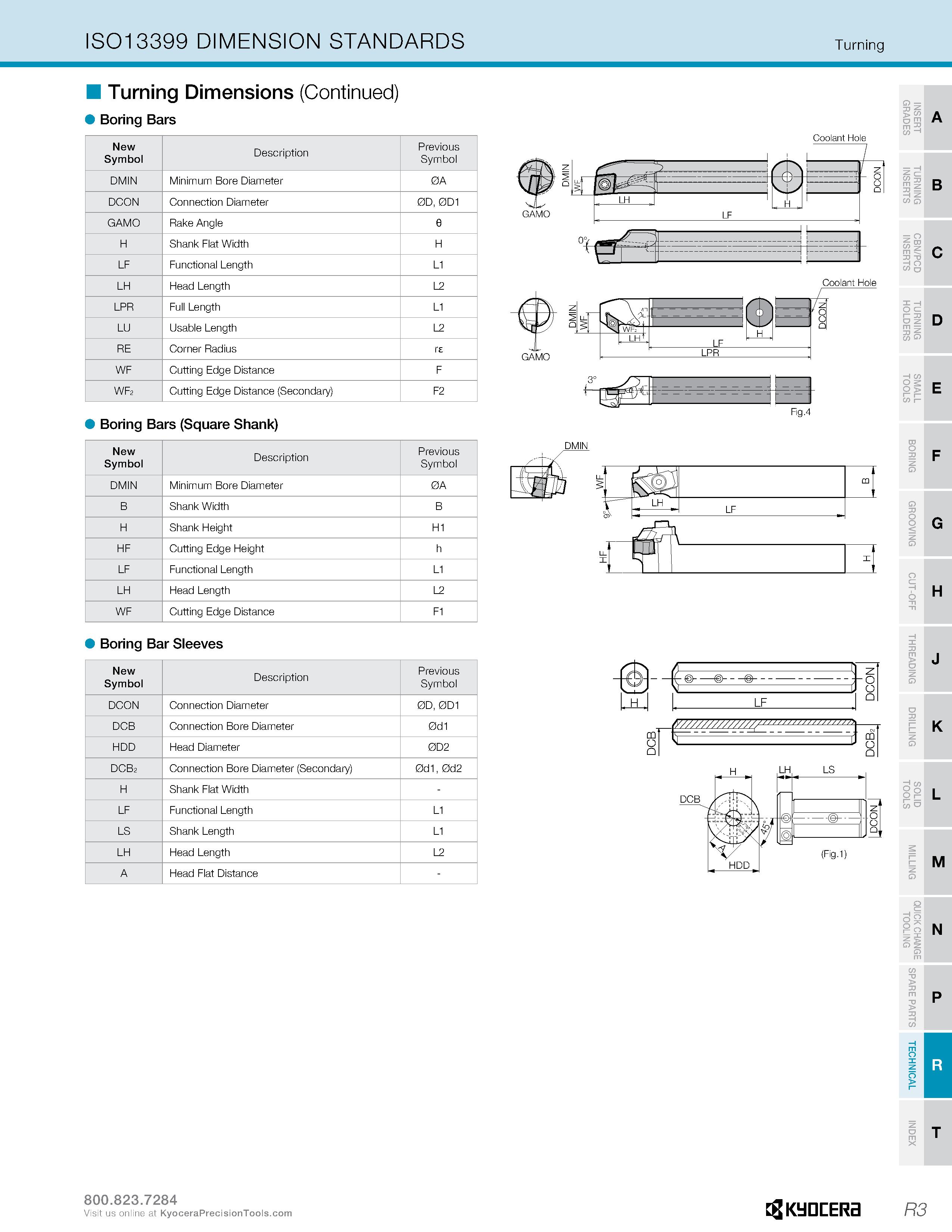

ISO 13399 геометрические параметры режущего инструмента для растачивания на токарном станке Расточные оправки с режущими сменными пластинами Втулки _ DIMENSION STANDARDS Turning Turning Dimensions (Continued) Boring Bars New Symbol Description Previous Symbol DMIN Minimum Bore Diameter 0A DCON Connection Diameter 0D, 0D1 GAMO Rake Angle e H Shank Flat Width H LF Functional Length L1 LH Head Length L2 LPR Full Length L1 LU Usable Length L2 RE Corner Radius r £ WF Cutting Edge Distance F WF2 Cutting Edge Distance (Secondary) F2 Boring Bars (Square Shank) GAMO New Symbol Description Previous Symbol DMIN Minimum Bore Diameter 0A B Shank Width B H Shank Height H1 HF Cutting Edge Height h LF Functional Length L1 LH Head Length L2 WF Cutting Edge Distance F1 DMIN Coolant Hole LF i3', i fe 1 r Fig.4 t “I r LH LF CD > £ o g m 2 C/3 £ 33 C/3 Q 33 T3 g O CZ I- 33 O m = W C3 o 5 z cz -H o B H Boring Bar Sleeves New Symbol Description Previous Symbol DCON Connection Diameter 0D, 0D1 DCB Connection Bore Diameter 0d1 HDD Head Diameter 0D2 DCB2 Connection Bore Diameter (Secondary) 0d1, 0d2 H Shank Flat Width - LF Functional Length L1 LS Shank Length L1 LH Head Length L2 A Head Flat Distance - > O z. Q K R M N Visit us online at Kyocera R3 Coolant Hole
