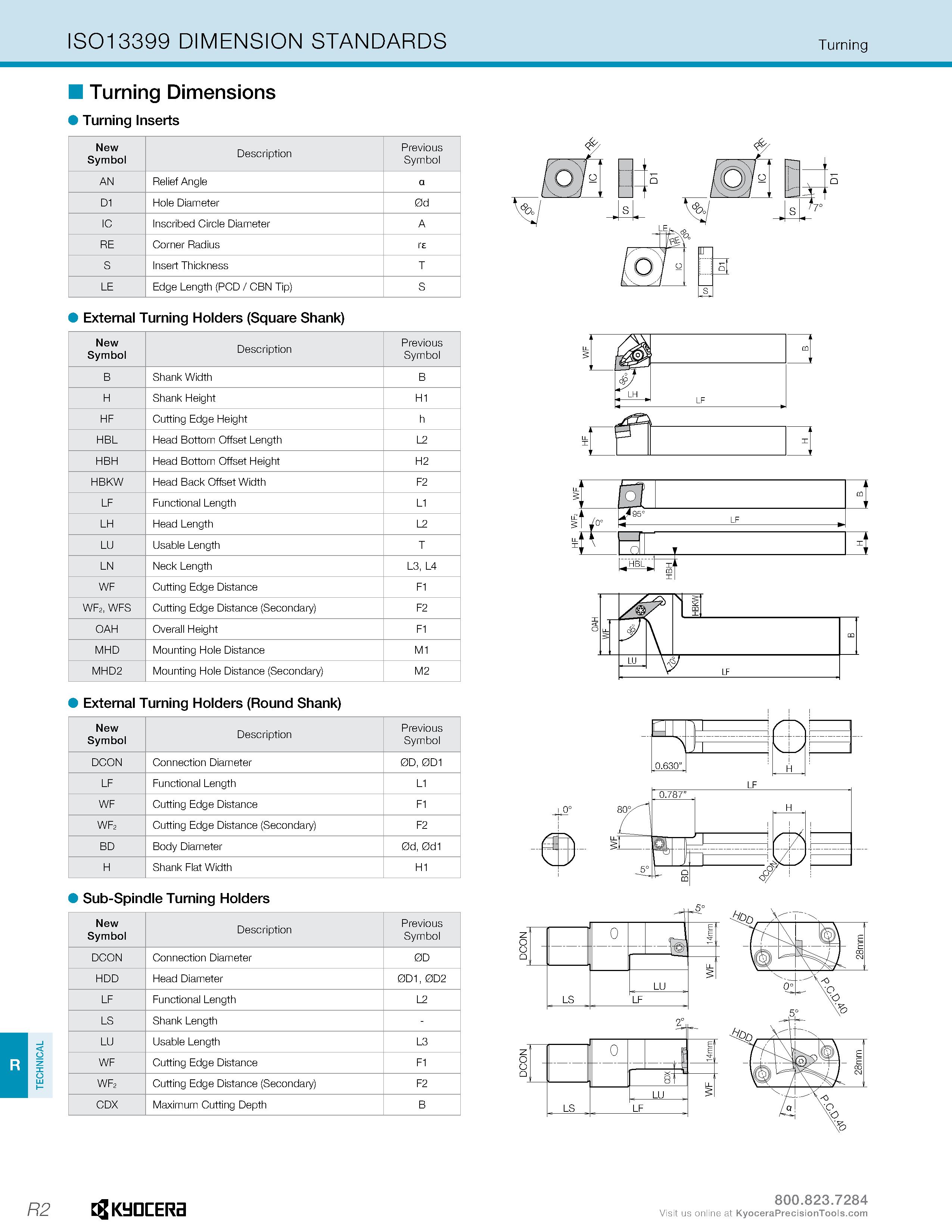

Стандартизованные параметры режущего инструмента согласно стандарта ISO 13399 Токарные сменные пластины Сборные резцы и державки для точения на станках _ DIMENSION STANDARDS Turning Turning Dimensions Turning Inserts New Symbol Description Previous Symbol AN Relief Angle a D1 Hole Diameter 0d IC Inscribed Circle Diameter A RE Corner Radius r £ S Insert Thickness T LE Edge Length (PCD / CBN Tip) S External Turning Holders (Square Shank) New Symbol Description Previous Symbol B Shank Width B H Shank Height H1 HF Cutting Edge Height h HBL Head Bottom Offset Length L2 HBH Head Bottom Offset Height H2 HBKW Head Back Offset Width F2 LF Functional Length L1 LH Head Length L2 LU Usable Length T LN Neck Length L3, L4 WF Cutting Edge Distance F1 wf2, wfs Cutting Edge Distance (Secondary) F2 OAH Overall Height F1 MHD Mounting Hole Distance M1 MHD2 Mounting Hole Distance (Secondary) M2 External Turning Holders (Round Shank) New Symbol Description Previous Symbol DCON Connection Diameter 0D, 0D1 LF Functional Length L1 WF Cutting Edge Distance F1 wf2 Cutting Edge Distance (Secondary) F2 BD Body Diameter 0d, 0d1 H Shank Flat Width H1 Sub-Spindle Turning Holders New Symbol Description Previous Symbol DCON Connection Diameter 0D HDD Head Diameter 0D1, 0D2 LF Functional Length L2 LS Shank Length - LU Usable Length L3 WF Cutting Edge Distance F1 wf2 Cutting Edge Distance (Secondary) F2 CDX Maximum Cutting Depth B = o ) “ t, n= 1 t' n R2 Kyocera Visit us online at TECHNICAL
