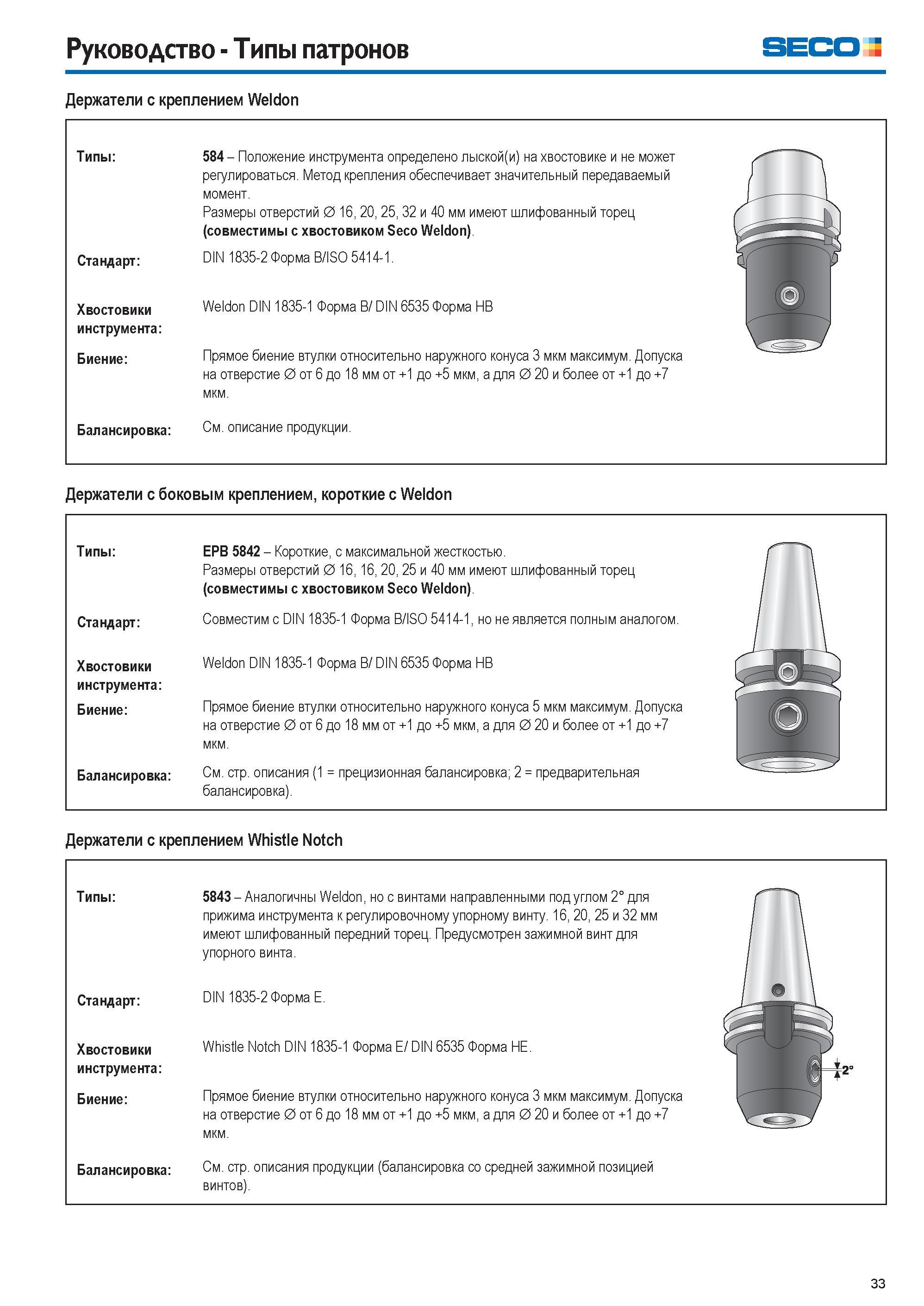

Руководство Типы патронов Seco Держатели с креплением Weldon Типы 584 Положение инструмента определено лыской(и) на хвостовике и не может регулироваться. Метод крепления обеспечивает значительный передаваемый момент. IVl'JIVICn 1 Размеры отверстий 0 16, 20, 25, 32 и 40 мм имеют шлифованный торец (совместимы с хвостовиком Seco Weldon). W DIN 1835-2 Форма В/ISO 5414-1. % Стандарт Хвостовики Weldon DIN 1835-1 Форма В/ DIN 6535 Форма HB инструмента Биение Прямое биение втулки относительно наружного конуса 3 мкм максимум. Допуска на отверстие 0 от 6 до 18 мм от +1 до +5 мкм, а для 0 20 и более от +1 до +7 мкм. Балансировка См. описание продукции. Держатели с боковым креплением, короткие с Weldon Типы Стандарт Хвостовики инструмента Биение Балансировка EPB 5842 Короткие, с максимальной жесткостью. Размеры отверстий 0 16, 16, 20, 25 и 40 мм имеют шлифованный торец (совместимы с хвостовиком Seco Weldon). Совместим с DIN 1835-1 Форма B/ISO 5414-1, но не является полным аналогом. Weldon DIN 1835-1 Форма В/ DIN 6535 Форма HB Прямое биение втулки относительно наружного конуса 5 мкм максимум. Допуска на отверстие 0 от 6 до 18 мм от +1 до +5 мкм, а для 0 20 и более от +1 до +7 мкм. См. стр. описания (1 = прецизионная балансировка; 2 = предварительная балансировка). Держатели с креплением Whistle Notch Типы 5843 Аналогичны Weldon, но с винтами направленными под углом 2° для прижима инструмента к регулировочному упорному винту. 16, 20, 25 и 32 мм имеют шлифованный передний торец. Предусмотрен зажимной винт для упорного винта. Стандарт DIN 1835-2 Форма E. \ Хвостовики инструмента Биение Whistle Notch DIN 1835-1 Форма E/ DIN 6535 Форма HE. vT Прямое биение втулки относительно наружного конуса 3 мкм максимум. Допуска w на отверстие 0 от 6 до 18 мм от +1 до +5 мкм, а для 0 20 и более от +1 до +7 Балансировка мкм. См. стр. описания продукции (балансировка со средней зажимной позицией винтов). 33
