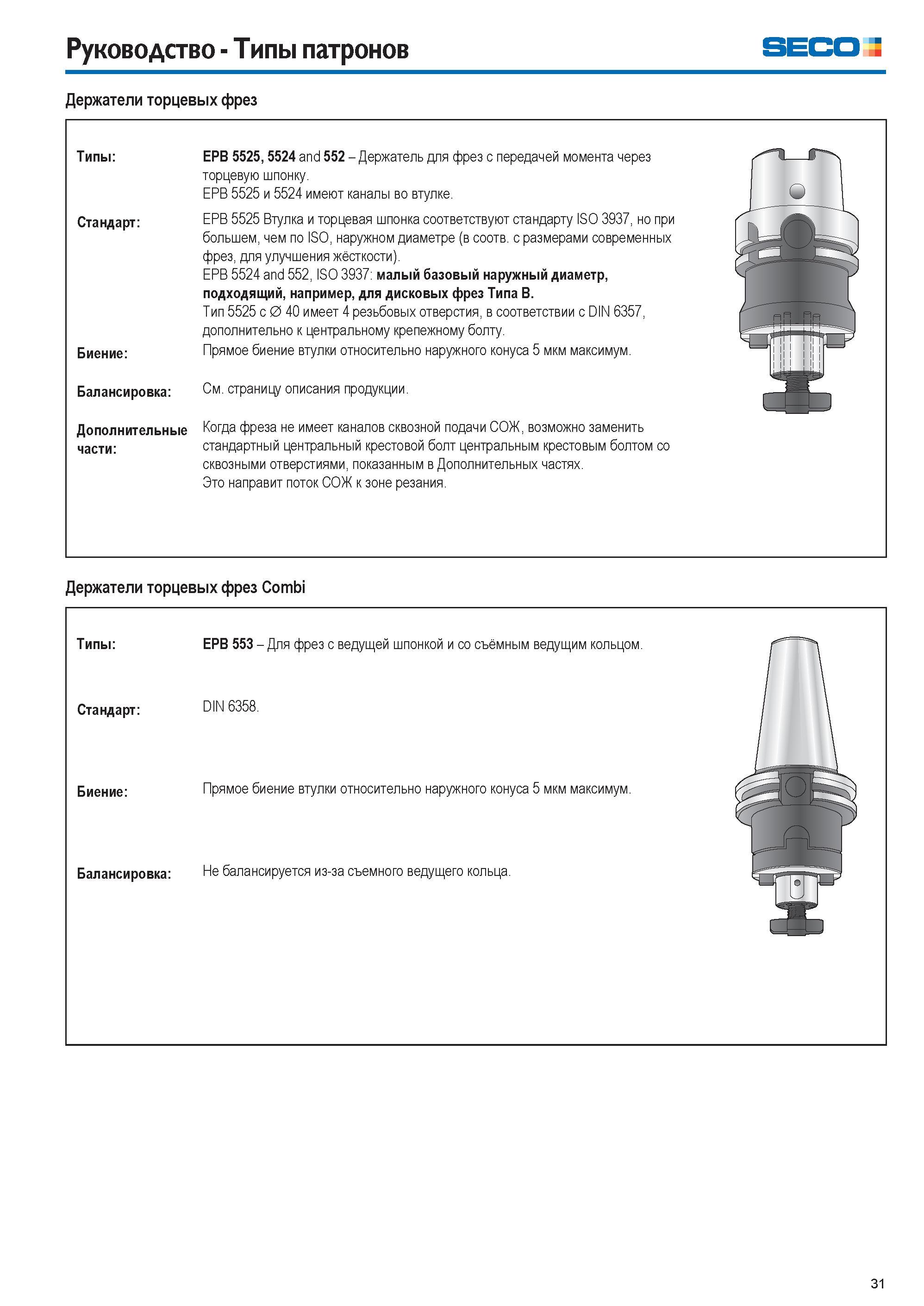

Руководство Типы патронов SECO Держатели торцевых фрез Типы EPB 5525, 5524 and 552 Держатель для фрез с передачей момента через торцевую шпонку. EPB 5525 и 5524 имеют каналы во втулке. Стандарт EPB 5525 Втулка и торцевая шпонка соответствуют стандарту ISO 3937, но при большем, чем по ISO, наружном диаметре (в соотв. с размерами современных фрез, для улучшения жёсткости). EPB 5524 and 552, ISO 3937 малый базовый наружный диаметр, подходящий, например, для дисковых фрез Типа B. Тип 5525 с 0 40 имеет 4 резьбовых отверстия, в соответствии с DIN 6357, дополнительно к центральному крепежному болту. Биение Прямое биение втулки относительно наружного конуса 5 мкм максимум. Балансировка См. страницу описания продукции. Дополнительные Когда фреза не имеет каналов сквозной подачи СОЖ, возможно заменить части стандартный центральный крестовой болт центральным крестовым болтом со сквозными отверстиями, показанным в Дополнительных частях. Это направит поток СОЖ к зоне резания. Держатели торцевых фрез Combi 31
