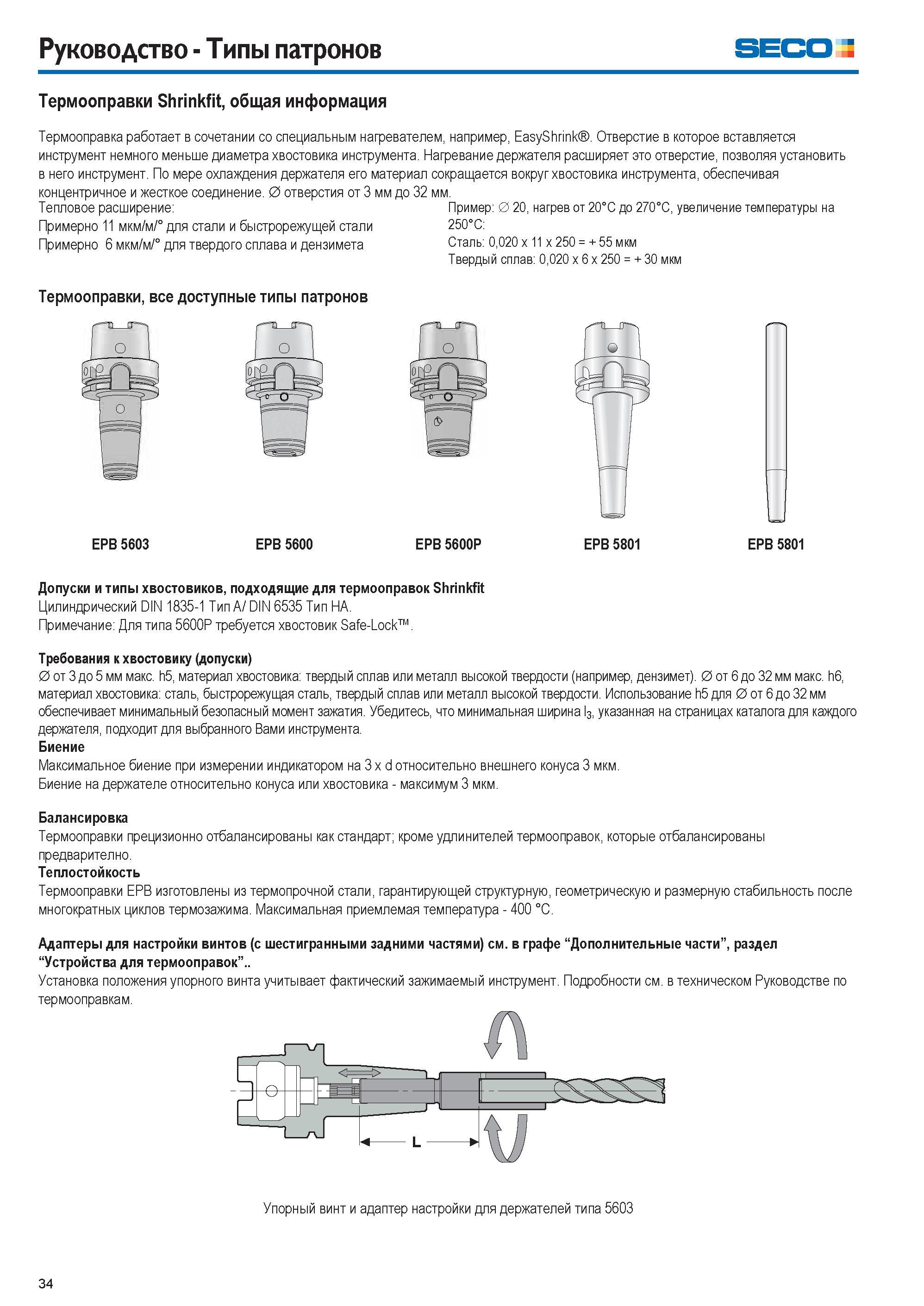

Руководство Типы патронов Seco Термооправки Shrinkfit, общая информация Термооправка работает в сочетании со специальным нагревателем, например, EasyShrink . Отверстие в которое вставляется инструмент немного меньше диаметра хвостовика инструмента. Нагревание держателя расширяет это отверстие, позволяя установить в него инструмент. По мере охлаждения держателя его материал сокращается вокруг хвостовика инструмента, обеспечивая концентричное и жесткое соединение. 0 отверстия от 3 мм до 32 мм. Тепловое расширение Пример 0 20, нагрев от 20°C до 270°C, увеличение температуры на Примерно 11 мкм/м/° для стали и быстрорежущей стали 250°C Примерно 6 мкм/м/° для твердого сплава и дензимета Сталь 0,020 x 11 x 250 = + 55 мкм Твердый сплав 0,020 x 6 x 250 = + 30 мкм Допуски и типы хвостовиков, подходящие для термооправок Shrinkfit Цилиндрический DIN 1835-1 Тип A/ DIN 6535 Тип HA. Примечание Для типа 5600P требуется хвостовик Safe-Lock . Требования к хвостовику (допуски) 0 от 3 до 5 мм макс. h5, материал хвостовика твердый сплав или металл высокой твердости (например, дензимет). 0 от 6 до 32 мм макс. h6, материал хвостовика сталь, быстрорежущая сталь, твердый сплав или металл высокой твердости. Использование h5 для 0 от 6 до 32 мм обеспечивает минимальный безопасный момент зажатия. Убедитесь, что минимальная ширина l3, указанная на страницах каталога для каждого держателя, подходит для выбранного Вами инструмента. Биение Максимальное биение при измерении индикатором на 3 x d относительно внешнего конуса 3 мкм. Биение на держателе относительно конуса или хвостовика максимум 3 мкм. Балансировка Термооправки прецизионно отбалансированы как стандарт; кроме удлинителей термооправок, которые отбалансированы предварително. Теплостойкость Термооправки EPB изготовлены из термопрочной стали, гарантирующей структурную, геометрическую и размерную стабильность после многократных циклов термозажима. Максимальная приемлемая температура 400 °C. Адаптеры для настройки винтов (с шестигранными задними частями) см. в графе “Дополнительные части”, раздел “Устройства для термооправок”.. Установка положения упорного винта учитывает фактический зажимаемый инструмент. Подробности см. в техническом Руководстве по термооправкам. 34
