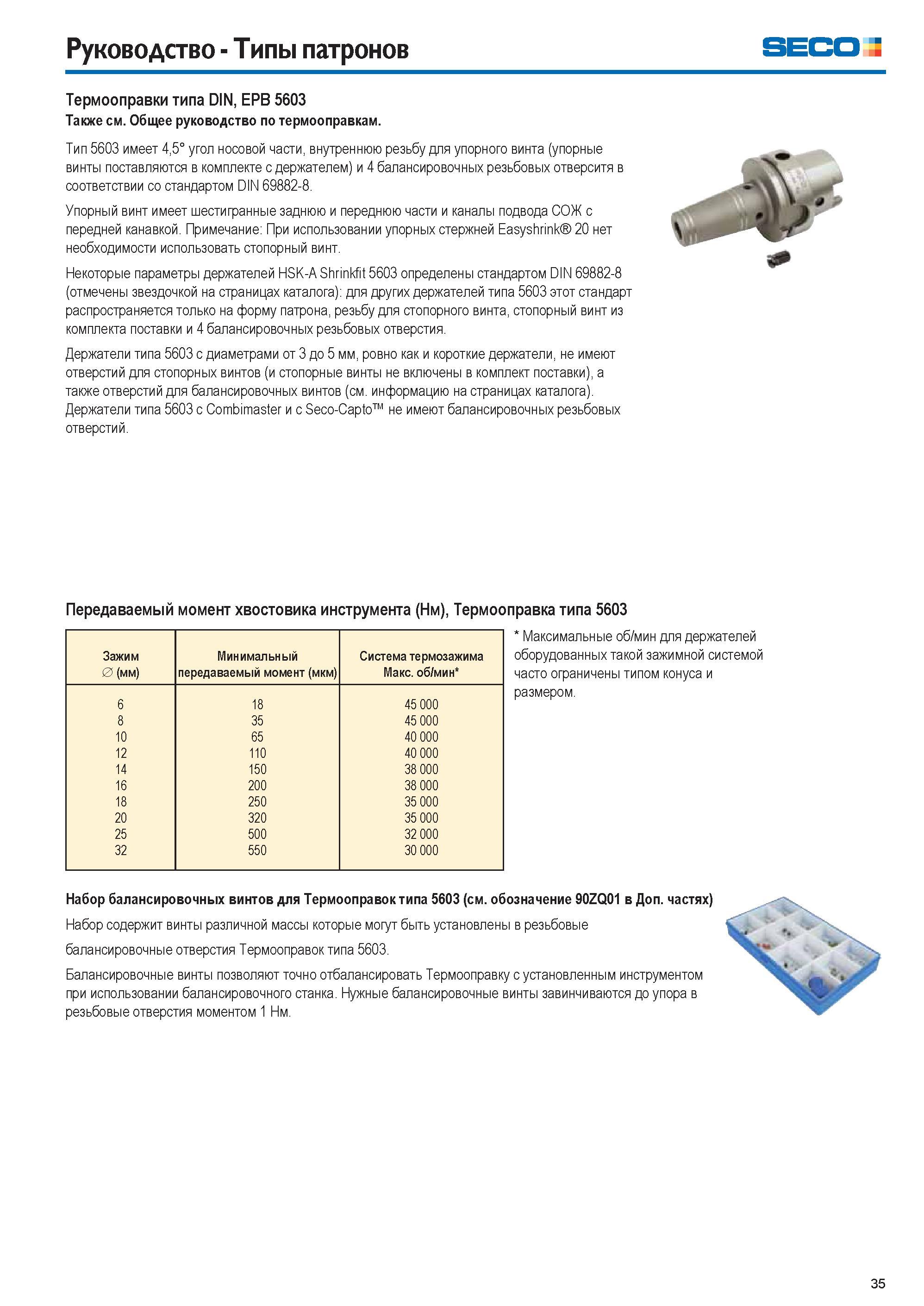

Руководство Типы патронов SECO Термооправки типа DIN, EPB 5603 Также см. Общее руководство по термооправкам. Тип 5603 имеет 4,5° угол носовой части, внутреннюю резьбу для упорного винта (упорные винты поставляются в комплекте с держателем) и 4 балансировочных резьбовых отверситя в соответствии со стандартом DIN 69882-8. Упорный винт имеет шестигранные заднюю и переднюю части и каналы подвода СОЖ с передней канавкой. Примечание При использовании упорных стержней Easyshrink 20 нет необходимости использовать стопорный винт. Некоторые параметры держателей HSK-A Shrinkfit 5603 определены стандартом DIN 69882-8 (отмечены звездочкой на страницах каталога) для других держателей типа 5603 этот стандарт распространяется только на форму патрона, резьбу для стопорного винта, стопорный винт из комплекта поставки и 4 балансировочных резьбовых отверстия. Держатели типа 5603 с диаметрами от 3 до 5 мм, ровно как и короткие держатели, не имеют отверстий для стопорных винтов (и стопорные винты не включены в комплект поставки), а также отверстий для балансировочных винтов (см. информацию на страницах каталога). Держатели типа 5603 с Combimaster и с Seco-Capto не имеют балансировочных резьбовых отверстий. Передаваемый момент хвостовика инструмента (Нм), Термооправка типа 5603 Максимальные об/мин для держателей оборудованных такой зажимной системой часто ограничены типом конуса и размером. Набор балансировочных винтов для Термооправок типа 5603 (см. обозначение 90ZQ01 в Доп. частях) Набор содержит винты различной массы которые могут быть установлены в резьбовые балансировочные отверстия Термооправок типа 5603. Балансировочные винты позволяют точно отбалансировать Термооправку с установленным инструментом при использовании балансировочного станка. Нужные балансировочные винты завинчиваются до упора в резьбовые отверстия моментом 1 Нм. Зажим 0 (мм) Минимальный передаваемый момент (мкм) Система термозажима Макс. об/мин 6 18 45 000 8 35 45 000 10 65 40 000 12 110 40 000 14 150 38 000 16 200 38 000 18 250 35 000 20 320 35 000 25 500 32 000 32 550 30 000 35
