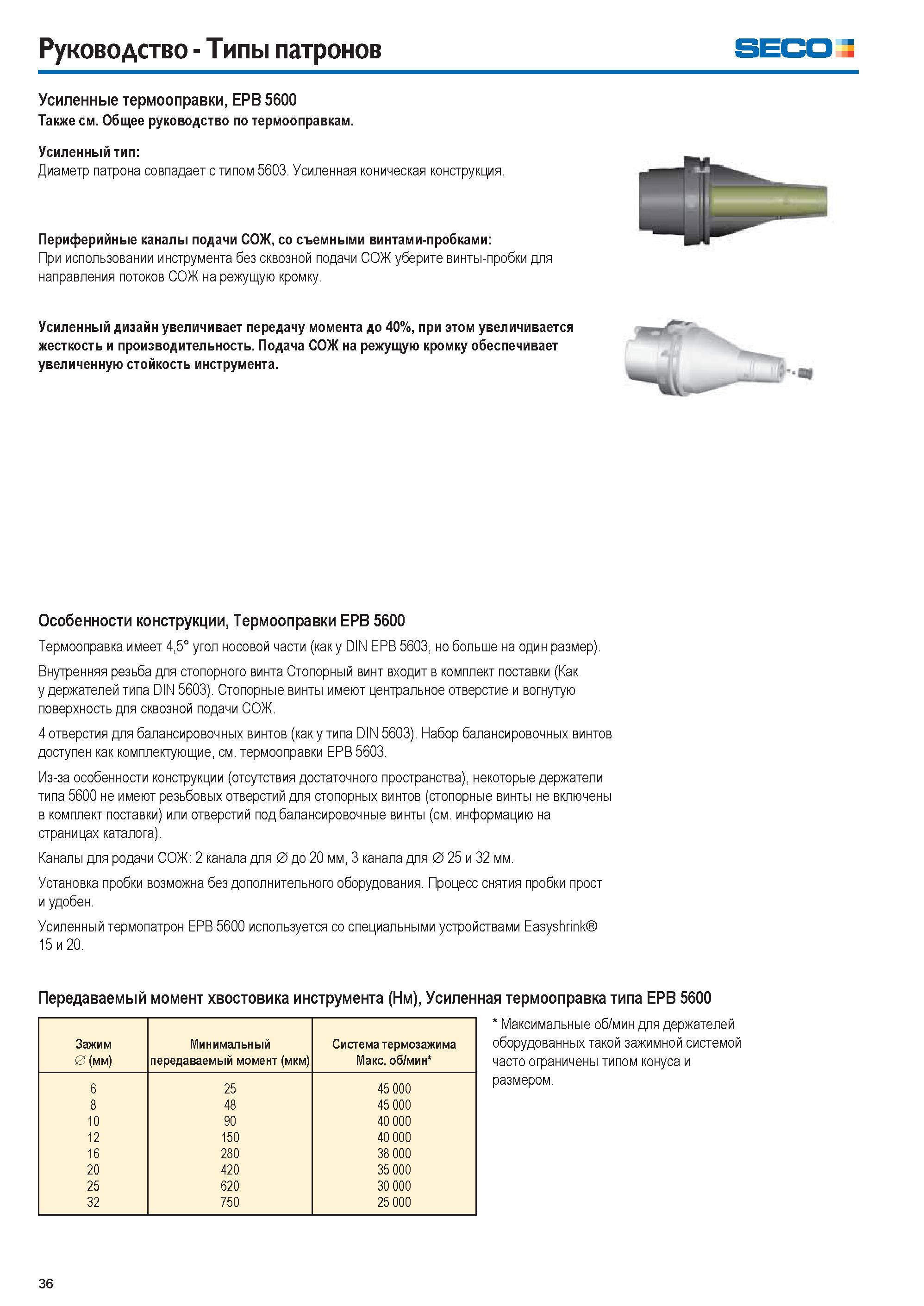

Руководство Типы патронов Seco Усиленные термооправки, EPB 5600 Также см. Общее руководство по термооправкам. Усиленный тип Диаметр патрона совпадает с типом 5603. Усиленная коническая конструкция. Периферийные каналы подачи СОЖ, со съемными винтами-пробками При использовании инструмента без сквозной подачи СОЖ уберите винты-пробки для направления потоков СОЖ на режущую кромку. Усиленный дизайн увеличивает передачу момента до 40%, при этом увеличивается жесткость и производительность. Подача СОЖ на режущую кромку обеспечивает увеличенную стойкость инструмента. Особенности конструкции, Термооправки EPB 5600 Термооправка имеет 4,5° угол носовой части (как у DIN EPB 5603, но больше на один размер). Внутренняя резьба для стопорного винта Стопорный винт входит в комплект поставки (Как у держателей типа DIN 5603). Стопорные винты имеют центральное отверстие и вогнутую поверхность для сквозной подачи СОЖ. 4 отверстия для балансировочных винтов (как у типа DIN 5603). Набор балансировочных винтов доступен как комплектующие, см. термооправки EPB 5603. Из-за особенности конструкции (отсутствия достаточного пространства), некоторые держатели типа 5600 не имеют резьбовых отверстий для стопорных винтов (стопорные винты не включены в комплект поставки) или отверстий под балансировочные винты (см. информацию на страницах каталога). Каналы для родачи СОЖ 2 канала для 0 до 20 мм, 3 канала для 0 25 и 32 мм. Установка пробки возможна без дополнительного оборудования. Процесс снятия пробки прост и удобен. Усиленный термопатрон EPB 5600 используется со специальными устройствами Easyshrink 15 и 20. Передаваемый момент хвостовика инструмента (Нм), Усиленная термооправка типа EPB 5600 Максимальные об/мин для держателей оборудованных такой зажимной системой часто ограничены типом конуса и размером. Зажим 0 (мм) Минимальный передаваемый момент (мкм) Система термозажима Макс. об /мин 6 25 45 000 8 48 45 000 10 90 40 000 12 150 40 000 16 280 38 000 20 420 35 000 25 620 30 000 32 750 25 000 36
