39 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.39

Каталог SECO 2015 Вспомогательный инструмент Стр. 39 0039 Lab2u

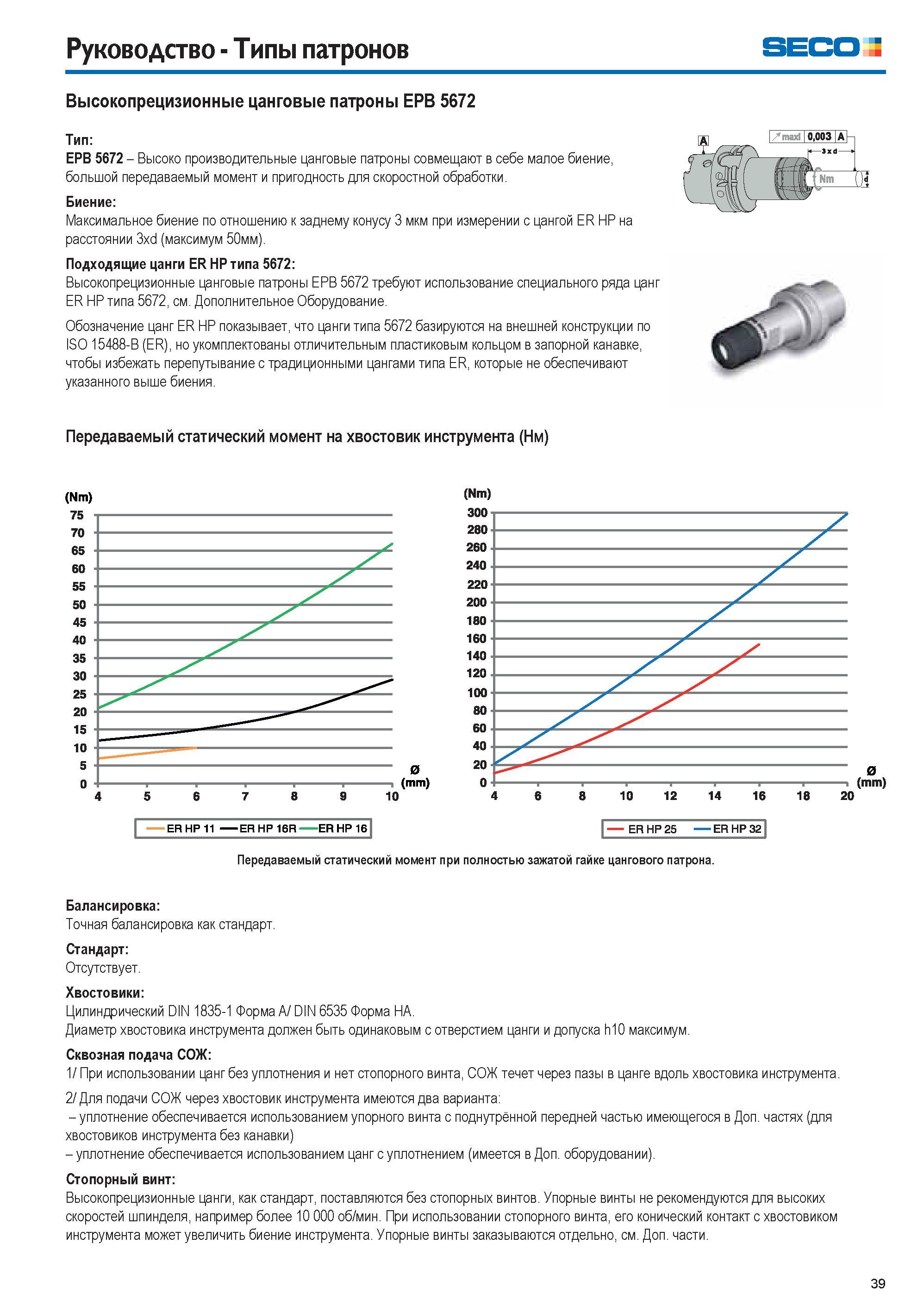

Руководство Типы патронов SECO Высокопрецизионные цанговые патроны EPB 5672 Тип EPB 5672 Высоко производительные цанговые патроны совмещают в себе малое биение, большой передаваемый момент и пригодность для скоростной обработки. Биение Максимальное биение по отношению к заднему конусу 3 мкм при измерении с цангой ER HP на расстоянии 3xd (максимум 50мм). Подходящие цанги ER HP типа 5672 Высокопрецизионные цанговые патроны ЕРВ 5672 требуют использование специального ряда цанг ER HP типа 5672, см. Дополнительное Оборудование. Обозначение цанг ER HP показывает, что цанги типа 5672 базируются на внешней конструкции по ISO 15488-B (ER), но укомплектованы отличительным пластиковым кольцом в запорной канавке, чтобы избежать перепутывание с традиционными цангами типа ER, которые не обеспечивают указанного выше биения. Передаваемый статический момент на хвостовик инструмента (Нм) (Nm) ER HP 11 -ER HP 16R ERHP 161 -ER HP 25 -ERHP32 Передаваемый статический момент при полностью зажатой гайке цангового патрона. Балансировка Точная балансировка как стандарт. Стандарт Отсутствует. Хвостовики Цилиндрический DIN 1835-1 Форма A/ DIN 6535 Форма HA. Диаметр хвостовика инструмента должен быть одинаковым с отверстием цанги и допуска h10 максимум. Сквозная подача СОЖ 1/ При использовании цанг без уплотнения и нет стопорного винта, СОЖ течет через пазы в цанге вдоль хвостовика инструмента. 2/ Для подачи СОЖ через хвостовик инструмента имеются два варианта уплотнение обеспечивается использованием упорного винта с поднутрённой передней частью имеющегося в Доп. частях (для хвостовиков инструмента без канавки) уплотнение обеспечивается использованием цанг с уплотнением (имеется в Доп. оборудовании). Стопорный винт Высокопрецизионные цанги, как стандарт, поставляются без стопорных винтов. Упорные винты не рекомендуются для высоких скоростей шпинделя, например более 10 000 об/мин. При использовании стопорного винта, его конический контакт с хвостовиком инструмента может увеличить биение инструмента. Упорные винты заказываются отдельно, см. Доп. части. 39
