40 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.40

Каталог SECO 2015 Вспомогательный инструмент Стр. 40 0040 Lab2u

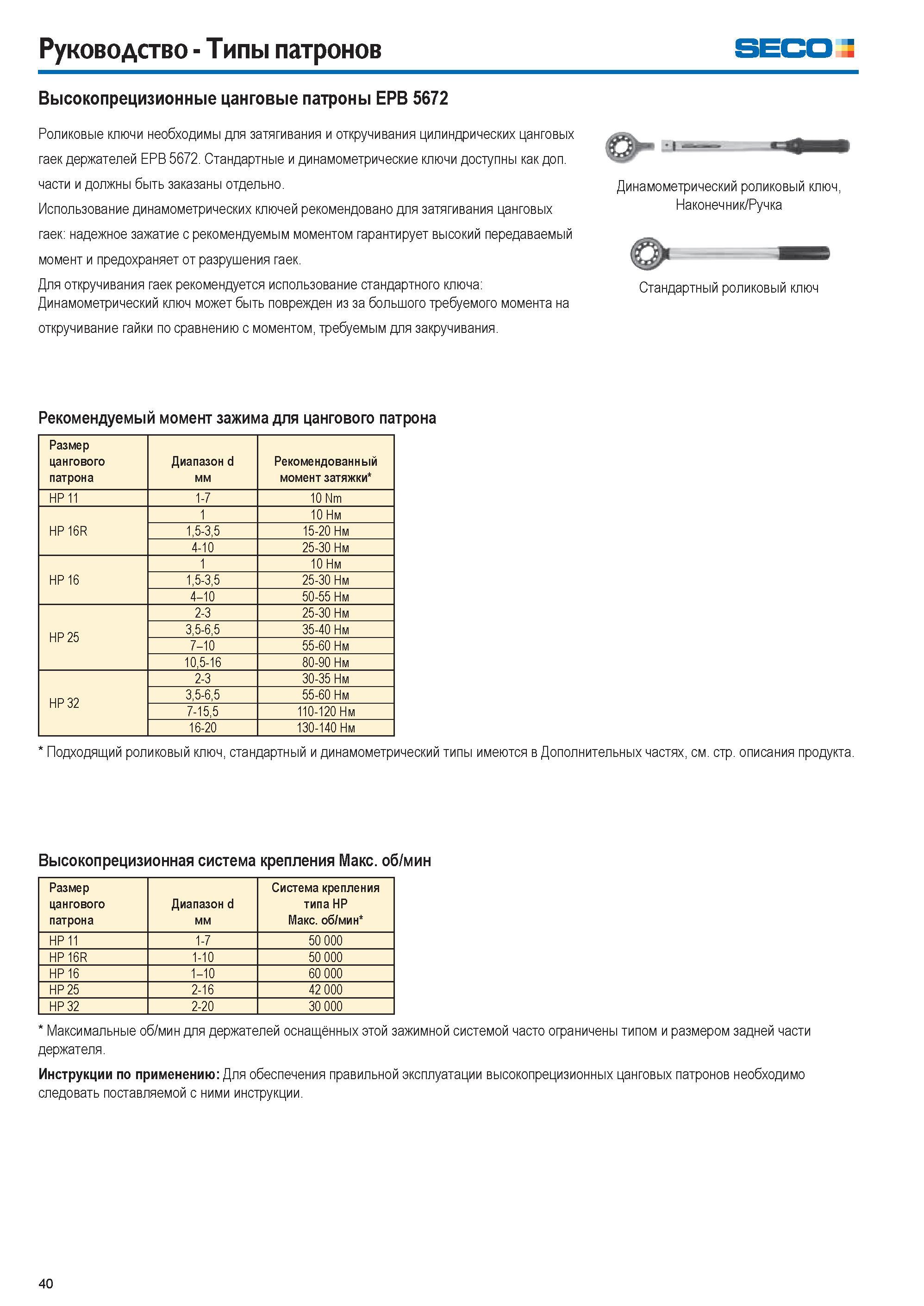

Руководство Типы патронов Seco Высокопрецизионные цанговые патроны EPB 5672 Роликовые ключи необходимы для затягивания и откручивания цилиндрических цанговых гаек держателей ЕРВ 5672. Стандартные и динамометрические ключи доступны как доп. части и должны быть заказаны отдельно. Использование динамометрических ключей рекомендовано для затягивания цанговых гаек надежное зажатие с рекомендуемым моментом гарантирует высокий передаваемый момент и предохраняет от разрушения гаек. Для откручивания гаек рекомендуется использование стандартного ключа Динамометрический ключ может быть поврежден из за большого требуемого момента на откручивание гайки по сравнению с моментом, требуемым для закручивания. Рекомендуемый момент зажима для цангового патрона Размер цангового патрона Диапазон d мм Рекомендованный момент затяжки HP 11 1-7 10 Nm HP 16R 1 10 Нм 1,5-3,5 15-20 Нм 4-10 25-30 Нм HP 16 1 10 Нм 1,5-3,5 25-30 Нм 4-10 50-55 Нм HP 25 2-3 25-30 Нм 3,5-6,5 35-40 Нм 7-10 55-60 Нм 10,5-16 80-90 Нм HP 32 2-3 30-35 Нм 3,5-6,5 55-60 Нм 7-15,5 110-120 Нм 16-20 130-140 Нм Подходящий роликовый ключ, стандартный и динамометрический типы имеются в Дополнительных частях, см. стр. описания продукта. Высокопрецизионная система крепления Макс. об/мин Размер цангового патрона Диапазон d мм Система крепления типа HP Макс. об/мин HP 11 1-7 50 000 HP 16R 1-10 50 000 HP 16 1-10 60 000 HP 25 2-16 42 000 HP 32 2-20 30 000 Максимальные об/мин для держателей оснащённых этой зажимной системой часто ограничены типом и размером задней части держателя. Инструкции по применению Для обеспечения правильной эксплуатации высокопрецизионных цанговых патронов необходимо следовать поставляемой с ними инструкции. Динамометрический роликовый ключ, Наконечник/Ручка Стандартный роликовый ключ 40
