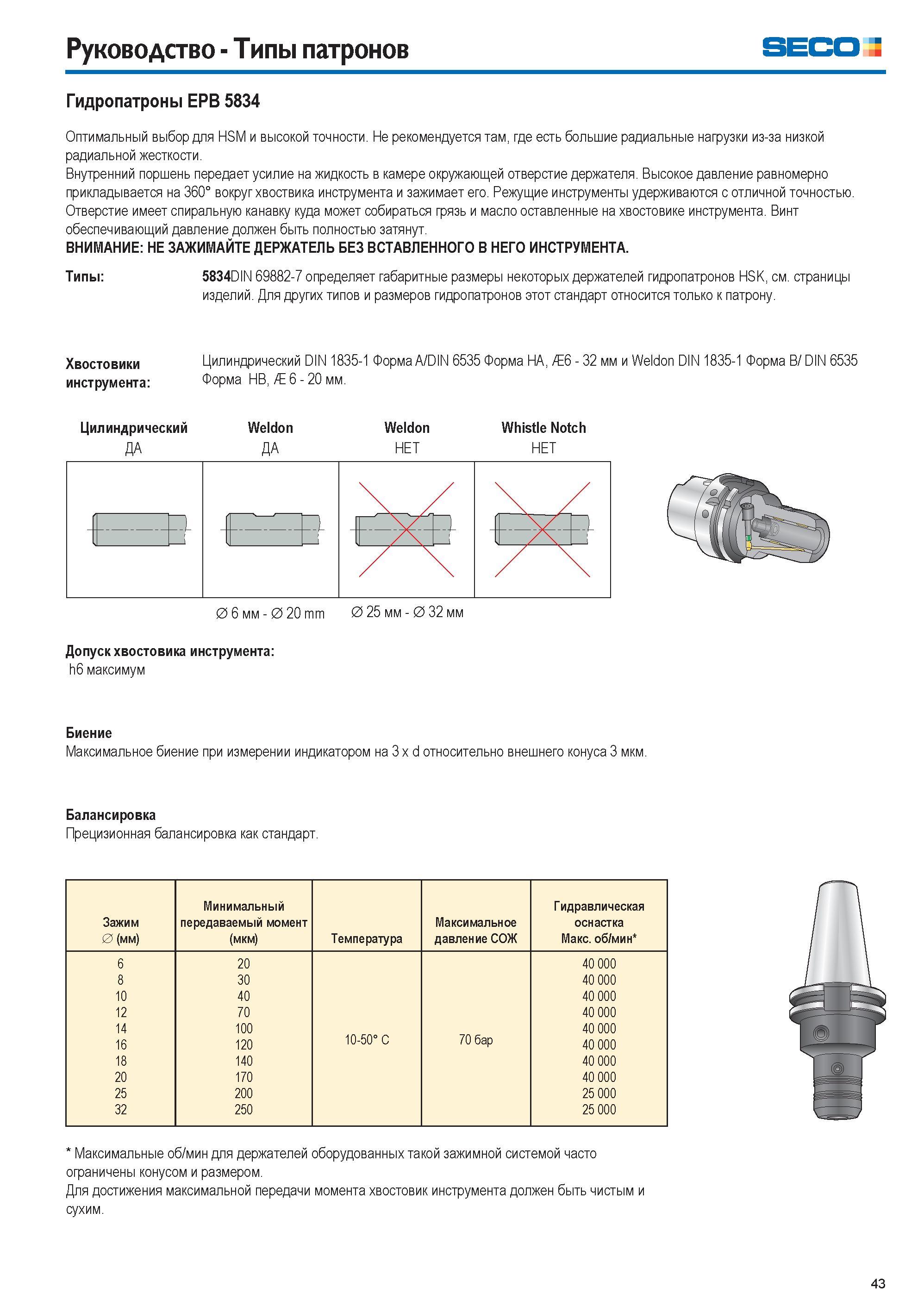

Руководство Типы патронов SECO Гидропатроны EPB 5834 Оптимальный выбор для HSM и высокой точности. Не рекомендуется там, где есть большие радиальные нагрузки из-за низкой радиальной жесткости. Внутренний поршень передает усилие на жидкость в камере окружающей отверстие держателя. Высокое давление равномерно прикладывается на 360° вокруг хвоствика инструмента и зажимает его. Режущие инструменты удерживаются с отличной точностью. Отверстие имеет спиральную канавку куда может собираться грязь и масло оставленные на хвостовике инструмента. Винт обеспечивающий давление должен быть полностью затянут. ВНИМАНИЕ НЕ ЗАЖИМАЙТЕ ДЕРЖАТЕЛЬ БЕЗ ВСТАВЛЕННОГО В НЕГО ИНСТРУМЕНТА. Типы 5834DIN 69882-7 определяет габаритные размеры некоторых держателей гидропатронов HSK, см. страницы изделий. Для других типов и размеров гидропатронов этот стандарт относится только к патрону. Хвостовики Цилиндрический DIN 1835-1 Форма A/DIN 6535 Форма HA, £6 32 мм и Weldon DIN 1835-1 Форма В/ DIN 6535 инструмента Форма НВ, £ 6 20 мм. Цилиндрический ДА Weldon ДА Weldon НЕТ Whistle Notch НЕТ Допуск хвостовика инструмента h6 максимум Биение Максимальное биение при измерении индикатором на 3 x d относительно внешнего конуса 3 мкм. Балансировка Прецизионная балансировка как стандарт. Зажим 0 (мм) Минимальный передаваемый момент (мкм) Температура Максимальное давление СОЖ Гидравлическая оснастка Макс. об/мин 6 20 40 000 8 30 40 000 10 40 40 000 12 70 40 000 14 100 40 000 16 120 10-50° C 70 бар 40 000 18 140 40 000 20 170 40 000 25 200 25 000 32 250 25 000 Максимальные об/мин для держателей оборудованных такой зажимной системой часто ограничены конусом и размером. Для достижения максимальной передачи момента хвостовик инструмента должен быть чистым и сухим. 43
