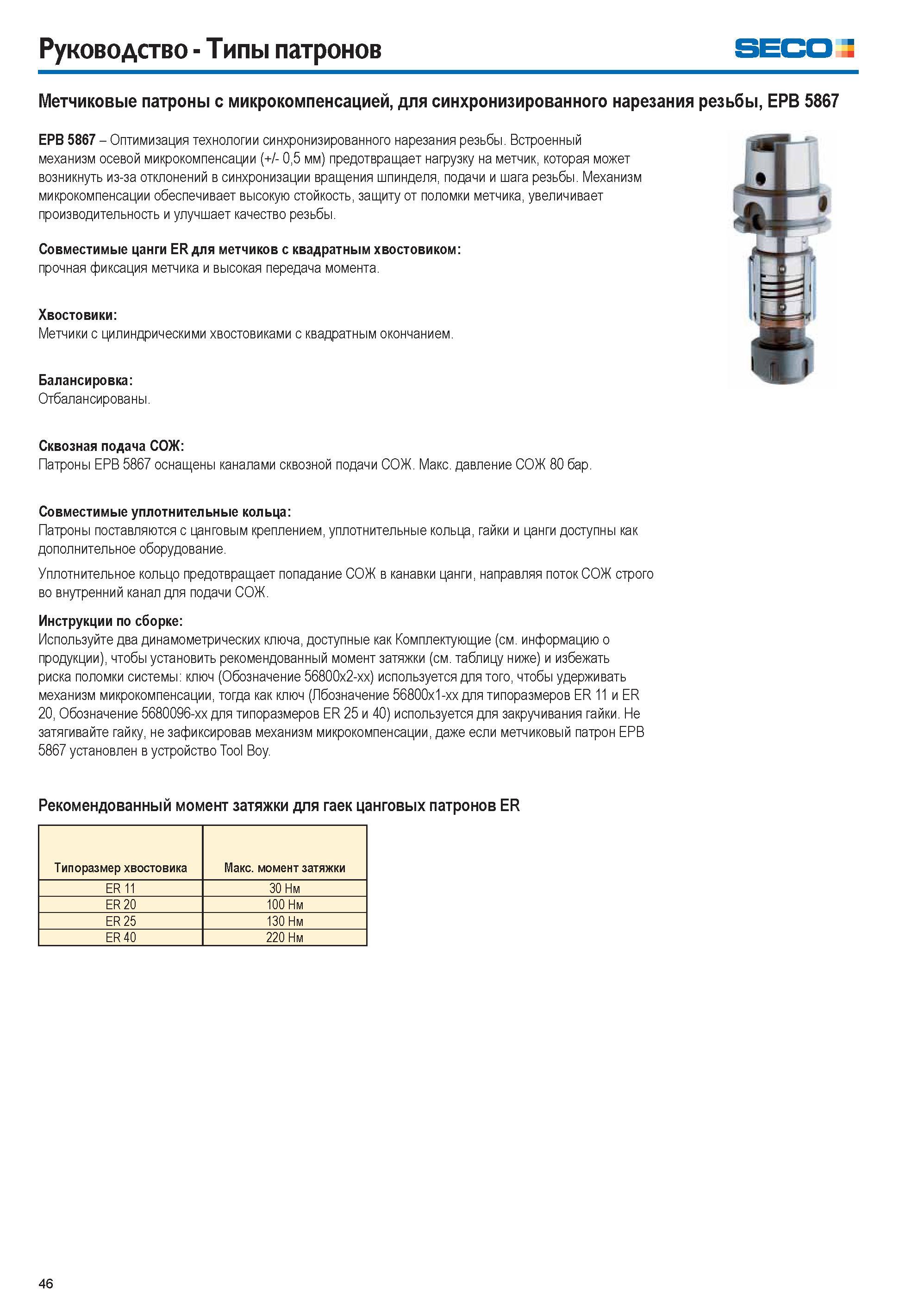

Руководство Типы патронов Seco Метчиковые патроны с микрокомпенсацией, для синхронизированного нарезания резьбы, EPB 5867 EPB 5867 Оптимизация технологии синхронизированного нарезания резьбы. Встроенный механизм осевой микрокомпенсации (+/- 0,5 мм) предотвращает нагрузку на метчик, которая может возникнуть из-за отклонений в синхронизации вращения шпинделя, подачи и шага резьбы. Механизм микрокомпенсации обеспечивает высокую стойкость, защиту от поломки метчика, увеличивает производительность и улучшает качество резьбы. Совместимые цанги ER для метчиков с квадратным хвостовиком прочная фиксация метчика и высокая передача момента. Хвостовики Метчики с цилиндрическими хвостовиками с квадратным окончанием. Балансировка Отбалансированы. Сквозная подача СОЖ Патроны EPB 5867 оснащены каналами сквозной подачи СОЖ. Макс. давление СОЖ 80 бар. Совместимые уплотнительные кольца Патроны поставляются с цанговым креплением, уплотнительные кольца, гайки и цанги доступны как дополнительное оборудование. Уплотнительное кольцо предотвращает попадание СОЖ в канавки цанги, направляя поток СОЖ строго во внутренний канал для подачи СОЖ. Инструкции по сборке Используйте два динамометрических ключа, доступные как Комплектующие (см. информацию о продукции), чтобы установить рекомендованный момент затяжки (см. таблицу ниже) и избежать риска поломки системы ключ (Обозначение 56800x2-xx) используется для того, чтобы удерживать механизм микрокомпенсации, тогда как ключ (Лбозначение 56800x1-xx для типоразмеров ER 11 и ER 20, Обозначение 5680096-xx для типоразмеров ER 25 и 40) используется для закручивания гайки. Не затягивайте гайку, не зафиксировав механизм микрокомпенсации, даже если метчиковый патрон EPB 5867 установлен в устройство Tool Boy. Рекомендованный момент затяжки для гаек цанговых патронов ER Типоразмер хвостовика Макс. момент затяжки ER 11 30 Нм ER 20 100 Нм ER 25 130 Нм ER 40 220 Нм 46
