47 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.47

Каталог SECO 2015 Вспомогательный инструмент Стр. 47 0047 Lab2u

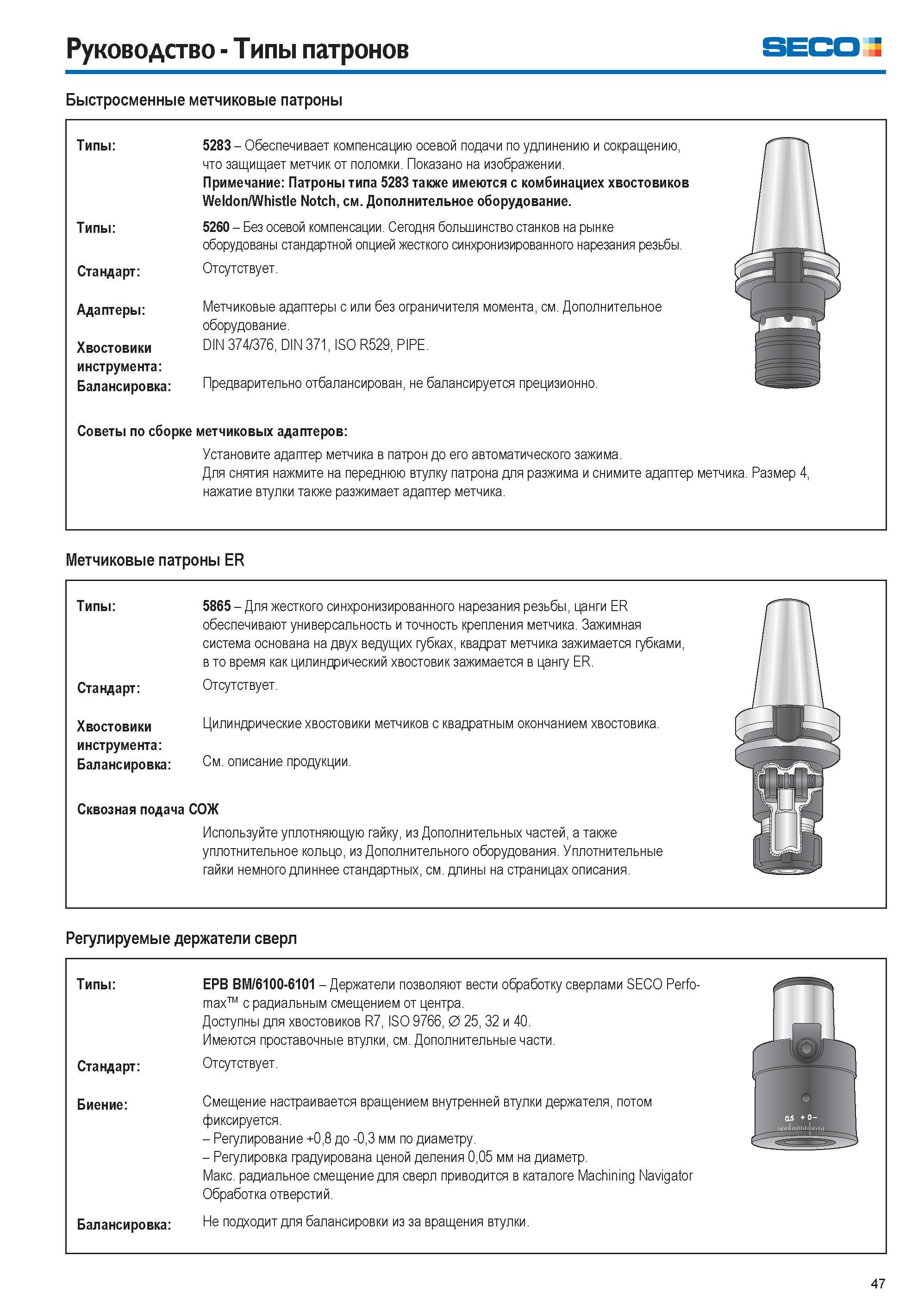

Руководство Типы патронов Seco Быстросменные метчиковые патроны Типы Типы Стандарт Адаптеры Хвостовики инструмента Балансировка 5283 Обеспечивает компенсацию осевой подачи по удлинению и сокращению, что защищает метчик от поломки. Показано на изображении. Примечание Патроны типа 5283 также имеются с комбинациех хвостовиков Weldon/Whistle Notch, см. Дополнительное оборудование. 5260 Без осевой компенсации. Сегодня большинство станков на рынке оборудованы стандартной опцией жесткого синхронизированного нарезания резьбы. Отсутствует. Метчиковые адаптеры с или без ограничителя момента, см. Дополнительное оборудование. DIN 374/376, DIN 371, ISO R529, PIPE. Предварительно отбалансирован, не балансируется прецизионно. Советы по сборке метчиковых адаптеров Установите адаптер метчика в патрон до его автоматического зажима. Для снятия нажмите на переднюю втулку патрона для разжима и снимите адаптер метчика. Размер 4, нажатие втулки также разжимает адаптер метчика. Метчиковые патроны ER Типы Стандарт Хвостовики инструмента Балансировка 5865 Для жесткого синхронизированного нарезания резьбы, цанги ER обеспечивают универсальность и точность крепления метчика. Зажимная система основана на двух ведущих губках, квадрат метчика зажимается губками, в то время как цилиндрический хвостовик зажимается в цангу ER. Отсутствует. Цилиндрические хвостовики метчиков с квадратным окончанием хвостовика. См. описание продукции. Сквозная подача СОЖ Используйте уплотняющую гайку, из Дополнительных частей, а также уплотнительное кольцо, из Дополнительного оборудования. Уплотнительные гайки немного длиннее стандартных, см. длины на страницах описания. Регулируемые держатели сверл Типы EPB BM/6100-6101 Держатели позволяют вести обработку сверлами SECO Perfo- max с радиальным смещением от центра. Доступны для хвостовиков R7, ISO 9766, 0 25, 32 и 40. Имеются проставочные втулки, см. Дополнительные части. Стандарт Отсутствует. Биение Смещение настраивается вращением внутренней втулки держателя, потом фиксируется. Регулирование +0,8 до -0,3 мм по диаметру. Регулировка градуирована ценой деления 0,05 мм на диаметр. Макс. радиальное смещение для сверл приводится в каталоге Machining Navigator Обработка отверстий. Балансировка Не подходит для балансировки из за вращения втулки. 47
