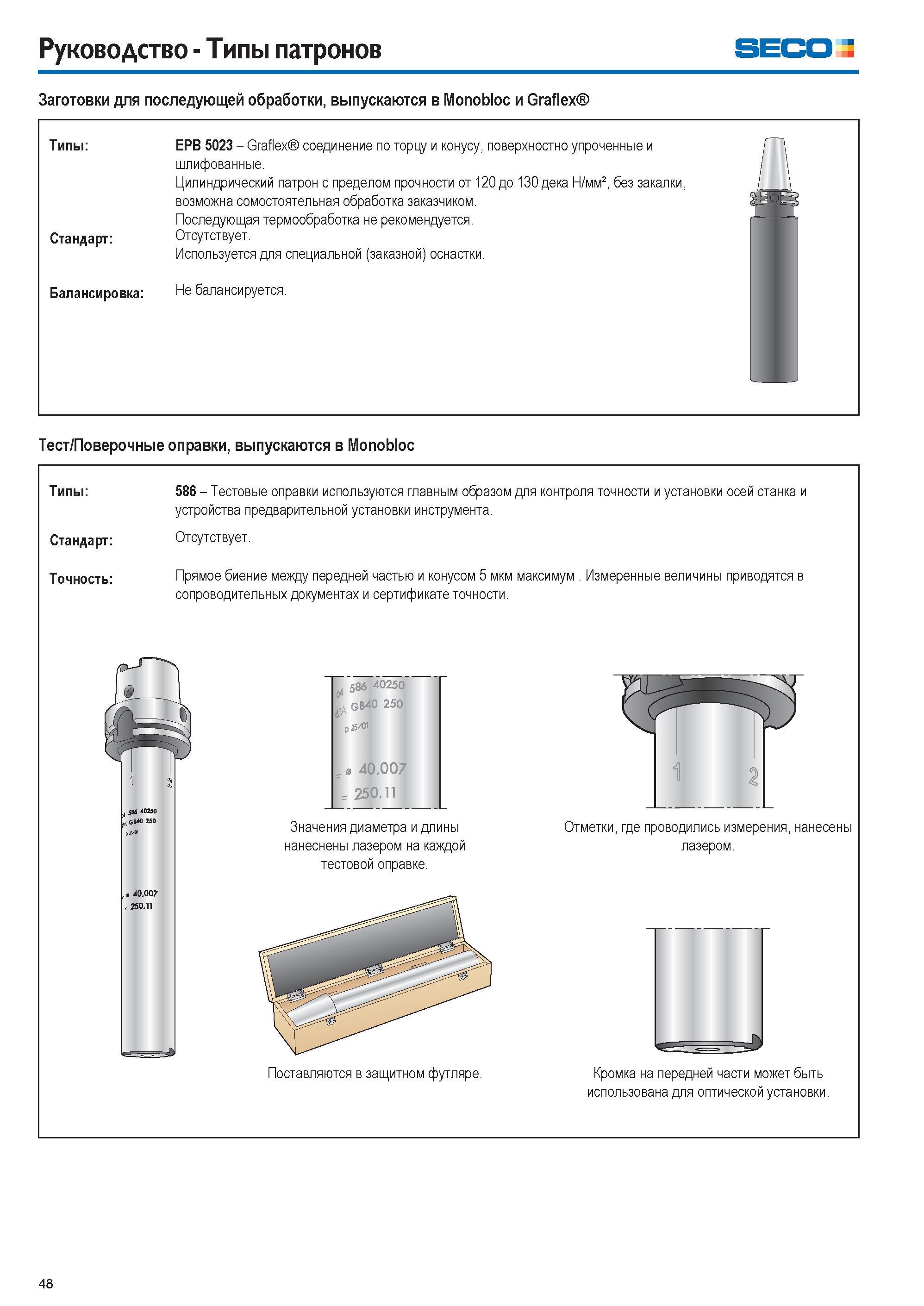

Руководство Типы патронов Seco Заготовки для последующей обработки, выпускаются в Monobloc и Graflex Типы EPB 5023 Graflex соединение по торцу и конусу, поверхностно упроченные и шлифованные. Цилиндрический патрон с пределом прочности от 120 до 130 дека Н/мм2, без закалки, возможна сомостоятельная обработка заказчиком. Последующая термообработка не рекомендуется. Стандарт Отсутствует. Используется для специальной (заказной) оснастки. Балансировка Не балансируется. Тест/Поверочные оправки, выпускаются в Monobloc Типы 586 Тестовые оправки используются главным образом для контроля точности и установки осей станка и устройства предварительной установки инструмента. Стандарт Отсутствует. Точность Прямое биение между передней частью и конусом 5 мкм максимум . Измеренные величины приводятся в сопроводительных документах и сертификате точности. £16 0750 GWO 250 . 40.007 250.11 586 40250 к GB40 250 Значения диаметра и длины нанеснены лазером на каждой тестовой оправке. Поставляются в защитном футляре. Р ’ L г 40.007 1 3 _ 250.11 Отметки, где проводились измерения, нанесены лазером. Кромка на передней части может быть использована для оптической установки. 48
