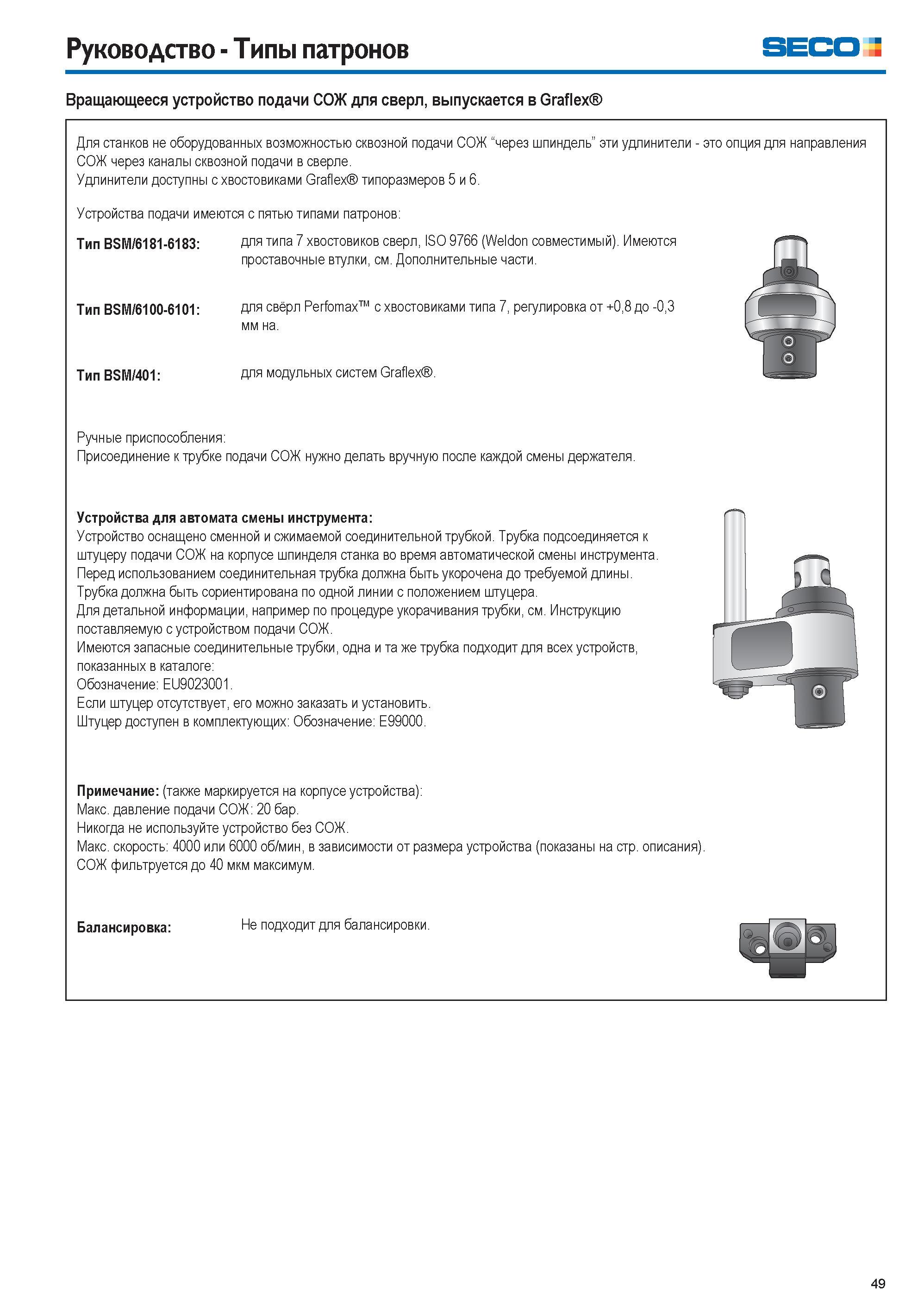

Руководство Типы патронов Seco Вращающееся устройство подачи СОЖ для сверл, выпускается в Graflex Для станков не оборудованных возможностью сквозной подачи СОЖ “через шпиндель" эти удлинители это опция для направления СОЖ через каналы сквозной подачи в сверле. Удлинители доступны с хвостовиками Graflex типоразмеров 5 и 6. Устройства подачи имеются с пятью типами патронов Тип BSM/6181-6183 для типа 7 хвостовиков сверл, ISO 9766 (Weldon совместимый). Имеются проставочные втулки, см. Дополнительные части. Тип BSM/6100-6101 для свёрл Perfomax с хвостовиками типа 7, регулировка от +0,8 до -0,3 мм на. Тип BSM/401 для модульных систем Graflex . Ручные приспособления Присоединение к трубке подачи СОЖ нужно делать вручную после каждой смены держателя. Устройства для автомата смены инструмента Устройство оснащено сменной и сжимаемой соединительной трубкой. Трубка подсоединяется к штуцеру подачи СОЖ на корпусе шпинделя станка во время автоматической смены инструмента Перед использованием соединительная трубка должна быть укорочена до требуемой длины. Трубка должна быть сориентирована по одной линии с положением штуцера. Для детальной информации, например по процедуре укорачивания трубки, см. Инструкцию поставляемую с устройством подачи СОЖ. Имеются запасные соединительные трубки, одна и та же трубка подходит для всех устройств, показанных в каталоге Обозначение EU9023001. Если штуцер отсутствует, его можно заказать и установить. Штуцер доступен в комплектующих Обозначение E99000. Примечание (также маркируется на корпусе устройства) Макс. давление подачи СОЖ 20 бар. Никогда не используйте устройство без СОЖ. Макс. скорость 4000 или 6000 об/мин, в зависимости от размера устройства (показаны на стр. описания). СОЖ фильтруется до 40 мкм максимум. Балансировка Не подходит для балансировки. 49
