52 Каталог SECO 2015 Вспомогательный инструмент для металлообрабатывающих станков Стр.52

Каталог SECO 2015 Вспомогательный инструмент Стр. 52 0052 Lab2u

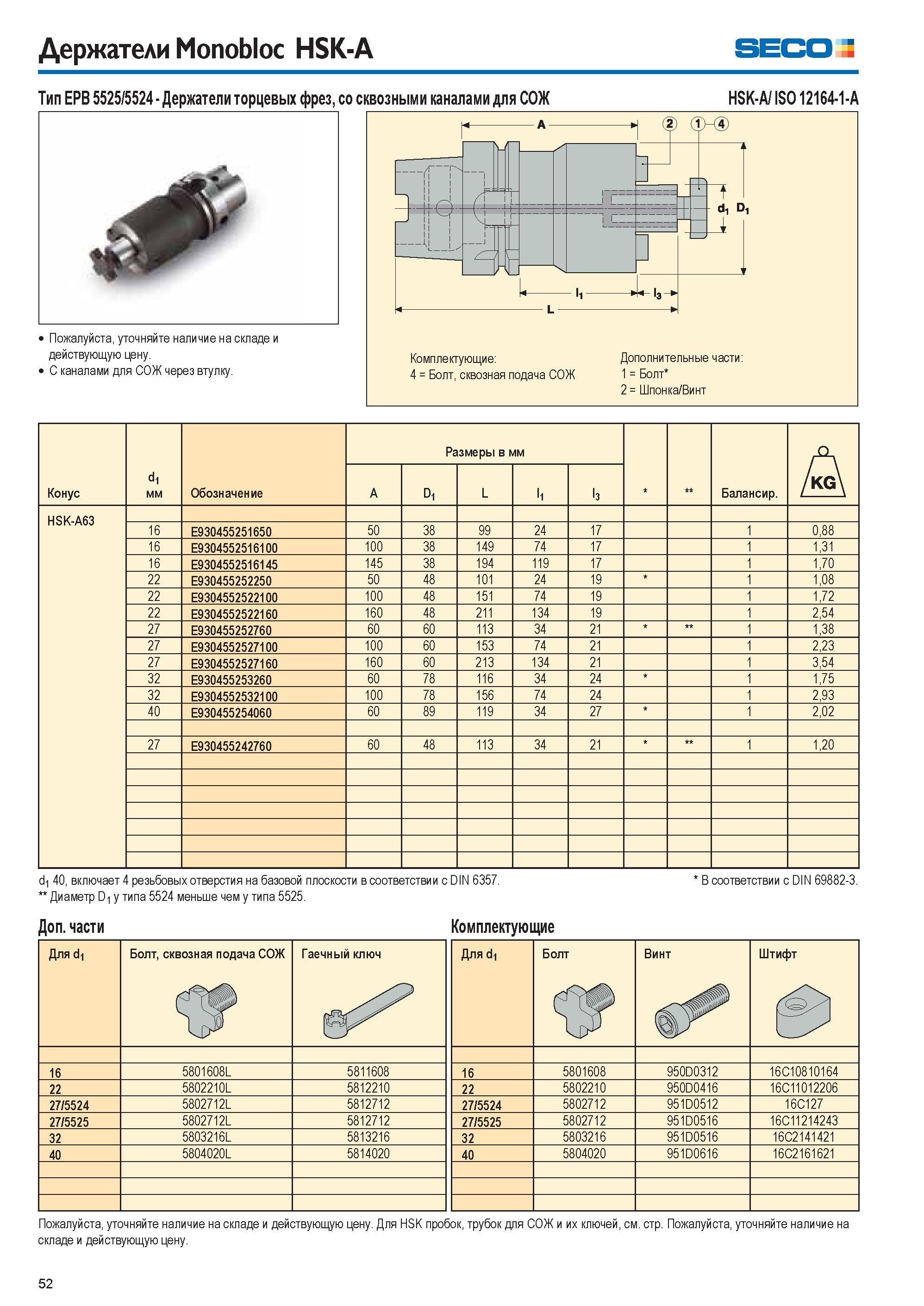

Держатели Monobloc HSK-A Seco Тип EPB 5525/5524 Держатели торцевых фрез, со сквозными каналами для СОЖ HSK-A/ ISO 12164-1-A Пожалуйста, уточняйте наличие на складе и действующую цену. С каналами для СОЖ через втулку. Конус d1 мм Обозначение Размеры в мм Балансир. А D1 L l1 l3 HSK-A63 16 E930455251650 50 38 99 24 17 1 0,88 16 E9304552516100 100 38 149 74 17 1 1,31 16 E9304552516145 145 38 194 119 17 1 1,70 22 E930455252250 50 48 101 24 19 1 1,08 22 E9304552522100 100 48 151 74 19 1 1,72 22 E9304552522160 160 48 211 134 19 1 2,54 27 E930455252760 60 60 113 34 21 1 1,38 27 E9304552527100 100 60 153 74 21 1 2,23 27 E9304552527160 160 60 213 134 21 1 3,54 32 E930455253260 60 78 116 34 24 1 1,75 32 E9304552532100 100 78 156 74 24 1 2,93 40 E930455254060 60 89 119 34 27 1 2,02 27 E930455242760 60 48 113 34 21 1 1,20 d- 40, включает 4 резьбовых отверстия на базовой плоскости в соответствии с DIN 6357. В соответствии с DIN 69882-3. Диаметр Di у типа 5524 меньше чем у типа 5525. Дополнительные части Комплектующие Для dj Болт, сквозная подача СОЖ Гаечный ключ Для d1 Болт Винт Штифт 16 5801608L 5811608 16 5801608 950D0312 16C10810164 22 5802210L 5812210 22 5802210 950D0416 16C11012206 27/5524 5802712L 5812712 27/5524 5802712 951D0512 16C127 27/5525 5802712L 5812712 27/5525 5802712 951D0516 16C11214243 32 5803216L 5813216 32 5803216 951D0516 16C2141421 40 5804020L 5814020 40 5804020 951D0616 16C2161621 Пожалуйста, уточняйте наличие на складе и действующую цену. Для HSK пробок, трубок для СОЖ и их ключей, см. стр. Пожалуйста, уточняйте наличие на складе и действующую цену. 52
