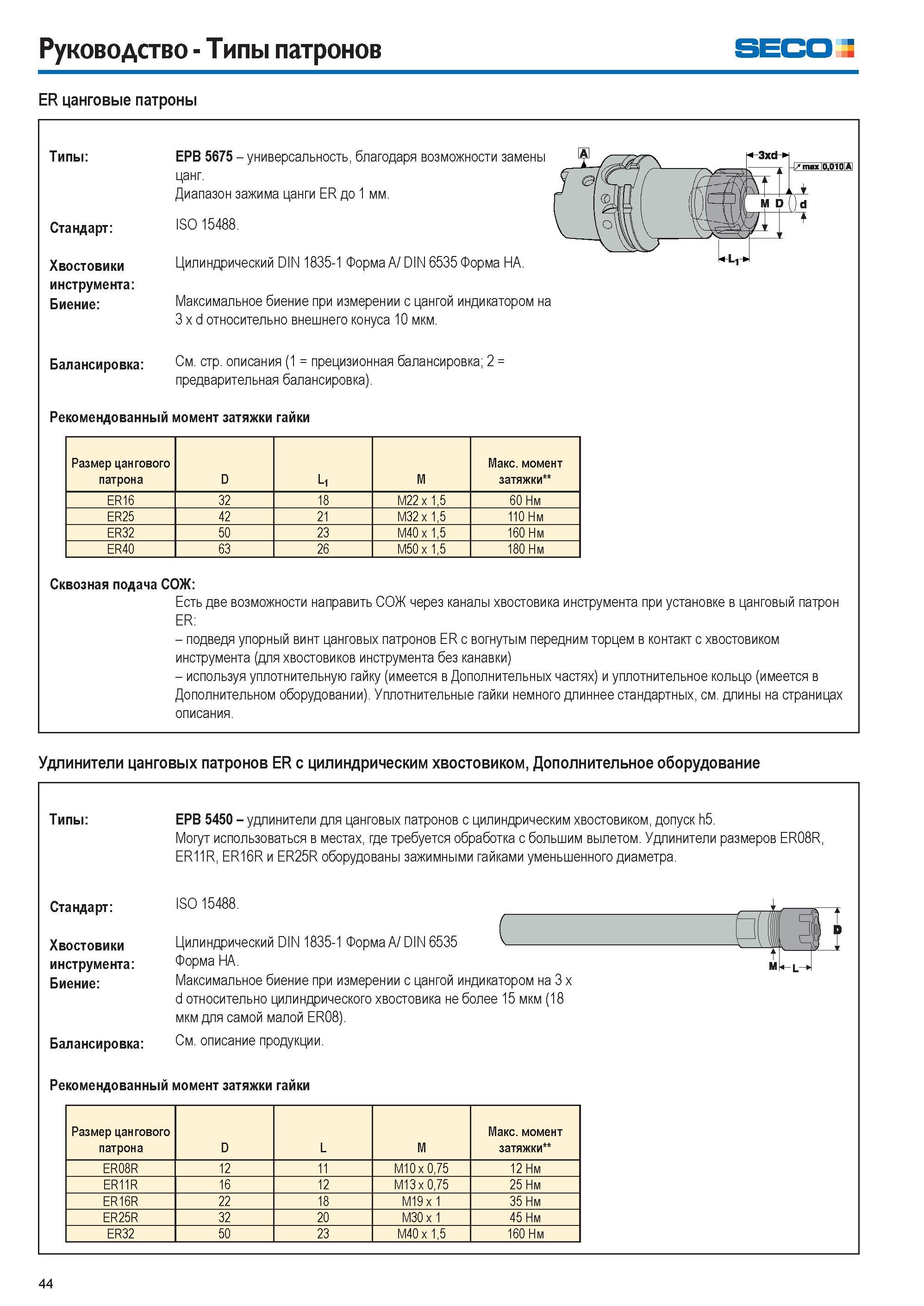

Руководство Типы патронов Seco ER цанговые патроны Типы Стандарт Хвостовики инструмента Биение EPB 5675 универсальность, благодаря возможности замены цанг. Диапазон зажима цанги ER до 1 мм. ISO 15488. Цилиндрический DIN 1835-1 Форма A/ DIN 6535 Форма HA. Максимальное биение при измерении с цангой индикатором на 3 x d относительно внешнего конуса 10 мкм. См. стр. описания (1 = прецизионная балансировка; 2 = предварительная балансировка). Балансировка Рекомендованный момент затяжки гайки Размер цангового патрона D L1 M Макс. момент затяжки ER16 32 18 M22 x 1,5 60 Нм ER25 42 21 M32 x 1,5 110 Нм ER32 50 23 M40 x 1,5 160 Нм ER40 63 26 M50 x 1,5 180 Нм Сквозная подача СОЖ Есть две возможности направить СОЖ через каналы хвостовика инструмента при установке в цанговый патрон ER подведя упорный винт цанговых патронов ER с вогнутым передним торцем в контакт с хвостовиком инструмента (для хвостовиков инструмента без канавки) используя уплотнительную гайку (имеется в Дополнительных частях) и уплотнительное кольцо (имеется в Дополнительном оборудовании). Уплотнительные гайки немного длиннее стандартных, см. длины на страницах описания. Удлинители цанговых патронов ER с цилиндрическим хвостовиком, Дополнительное оборудование Типы EPB 5450 удлинители для цанговых патронов с цилиндрическим хвостовиком, допуск h5. Могут использоваться в местах, где требуется обработка с большим вылетом. Удлинители размеров ER08R, ER11R, ER16R и ER25R оборудованы зажимными гайками уменьшенного диаметра. Стандарт Хвостовики инструмента Биение Балансировка ISO 15488. Цилиндрический DIN 1835-1 Форма A/ DIN 6535 Форма HA. Максимальное биение при измерении с цангой индикатором на 3 x d относительно цилиндрического хвостовика не более 15 мкм (18 мкм для самой малой ER08). См. описание продукции. Рекомендованный момент затяжки гайки Размер цангового патрона D L M Макс. момент затяжки ER08R 12 11 M10 x 0,75 12 Нм ER11R 16 12 M13 x 0,75 25 Нм ER16R 22 18 M19 x 1 35 Нм ER25R 32 20 M30 x 1 45 Нм ER32 50 23 M40 x 1,5 160 Нм 44
