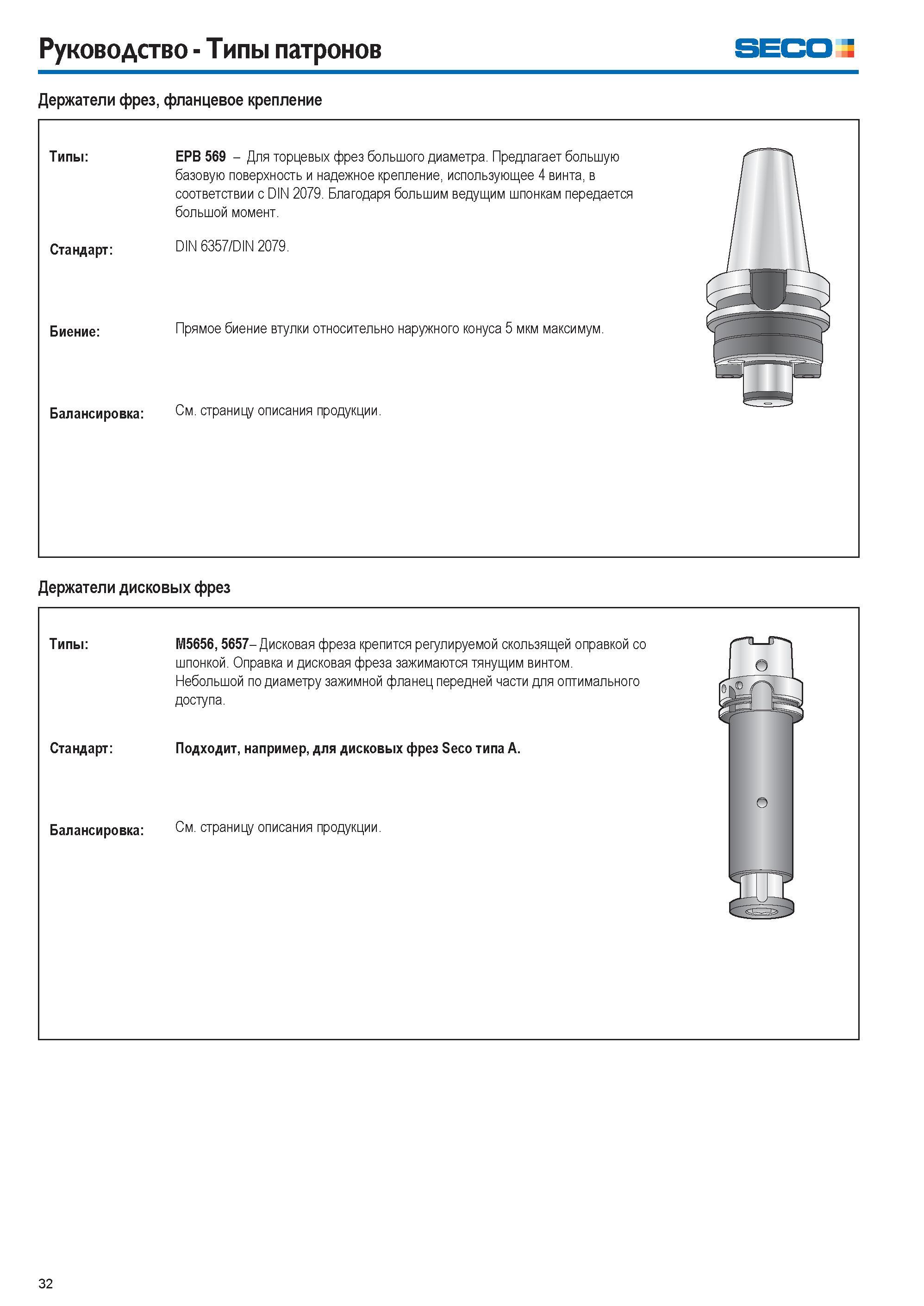

Руководство Типы патронов Seco Держатели фрез, фланцевое крепление Типы Стандарт Биение EPB 569 Для торцевых фрез большого диаметра. Предлагает большую базовую поверхность и надежное крепление, использующее 4 винта, в соответствии с DIN 2079. Благодаря большим ведущим шпонкам передается большой момент. DIN 6357/DIN 2079. Прямое биение втулки относительно наружного конуса 5 мкм максимум. Балансировка См. страницу описания продукции. Держатели дисковых фрез Типы M5656, 5657- Дисковая фреза крепится регулируемой скользящей оправкой со шпонкой. Оправка и дисковая фреза зажимаются тянущим винтом. Небольшой по диаметру зажимной фланец передней части для оптимального доступа. Стандарт Подходит, например, для дисковых фрез Seco типа A. Балансировка См. страницу описания продукции. 32
