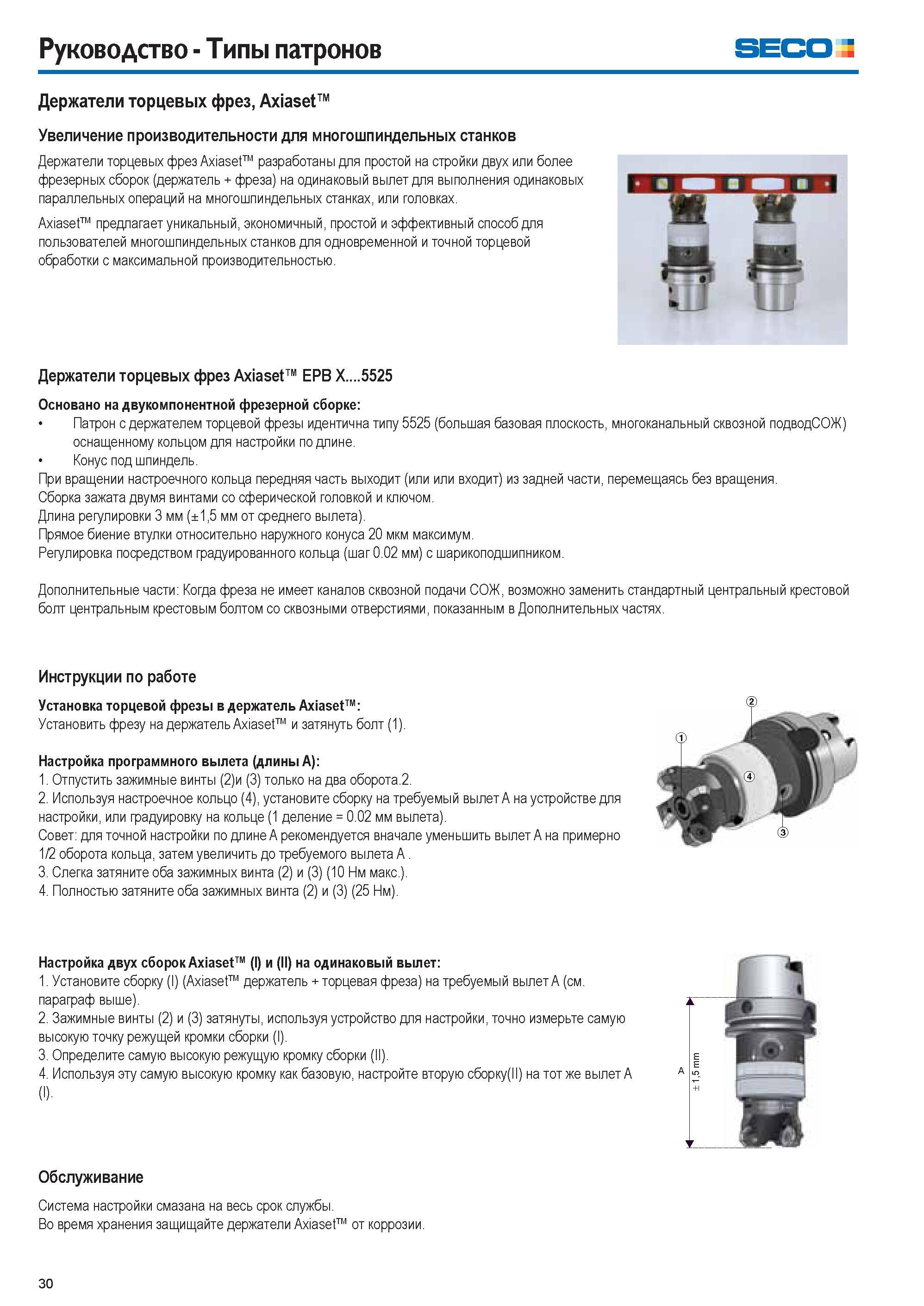

Руководство Типы патронов Seco Держатели торцевых фрез, Axiaset Увеличение производительности для многошпиндельных станков Держатели торцевых фрез Axiaset разработаны для простой на стройки двух или более фрезерных сборок (держатель + фреза) на одинаковый вылет для выполнения одинаковых параллельных операций на многошпиндельных станках, или головках. Axiaset предлагает уникальный, экономичный, простой и эффективный способ для пользователей многошпиндельных станков для одновременной и точной торцевой обработки с максимальной производительностью. Держатели торцевых фрез Axiaset EPB X 5525 Основано на двукомпонентной фрезерной сборке Патрон с держателем торцевой фрезы идентична типу 5525 (большая базовая плоскость, многоканальный сквозной подводСОЖ) оснащенному кольцом для настройки по длине. Конус под шпиндель. При вращении настроечного кольца передняя часть выходит (или или входит) из задней части, перемещаясь без вращения. Сборка зажата двумя винтами со сферической головкой и ключом. Длина регулировки 3 мм (±1,5 мм от среднего вылета). Прямое биение втулки относительно наружного конуса 20 мкм максимум. Регулировка посредством градуированного кольца (шаг 0.02 мм) с шарикоподшипником. Дополнительные части Когда фреза не имеет каналов сквозной подачи СОЖ, возможно заменить стандартный центральный крестовой болт центральным крестовым болтом со сквозными отверстиями, показанным в Дополнительных частях. Инструкции по работе Установка торцевой фрезы в держатель Axiaset Установить фрезу на держатель Axiaset и затянуть болт (1). Настройка программного вылета (длины A) 1. Отпустить зажимные винты (2)и (3) только на два оборота.2. 2. Используя настроечное кольцо (4), установите сборку на требуемый вылет A на устройстве для настройки, или градуировку на кольце (1 деление = 0.02 мм вылета). Совет для точной настройки по длине A рекомендуется вначале уменьшить вылет A на примерно 1/2 оборота кольца, затем увеличить до требуемого вылета A . 3. Слегка затяните оба зажимных винта (2) и (3) (10 Нм макс.). 4. Полностью затяните оба зажимных винта (2) и (3) (25 Нм). Настройка двух сборок Axiaset (I) и (II) на одинаковый вылет 1. Установите сборку (I) (Axiaset держатель + торцевая фреза) на требуемый вылет A (см. параграф выше). 2. Зажимные винты (2) и (3) затянуты, используя устройство для настройки, точно измерьте самую высокую точку режущей кромки сборки (I). 3. Определите самую высокую режущую кромку сборки (II). 4. Используя эту самую высокую кромку как базовую, настройте вторую сборку(П) на тот же вылет A (I). Обслуживание Система настройки смазана на весь срок службы. Во время хранения защищайте держатели Axiaset от коррозии. 30
