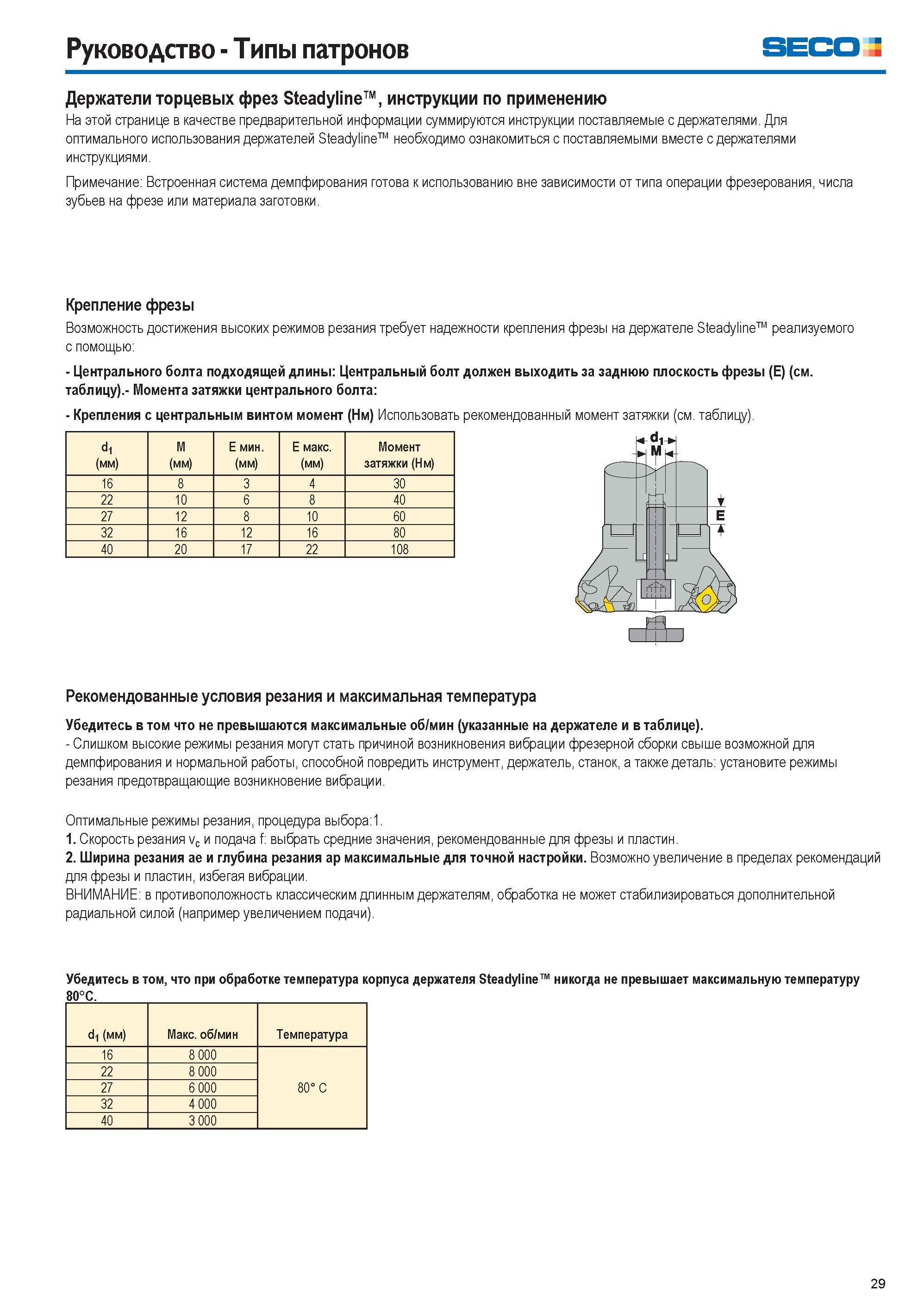

Руководство Типы патронов SECO Держатели торцевых фрез Steadyline инструкции по применению На этой странице в качестве предварительной информации суммируются инструкции поставляемые с держателями. Для оптимального использования держателей Steadyline необходимо ознакомиться с поставляемыми вместе с держателями инструкциями. Примечание Встроенная система демпфирования готова к использованию вне зависимости от типа операции фрезерования, числа зубьев на фрезе или материала заготовки. Крепление фрезы Возможность достижения высоких режимов резания требует надежности крепления фрезы на держателе Steadyline реализуемого с помощью Центрального болта подходящей длины Центральный болт должен выходить за заднюю плоскость фрезы (E) (см. таблицу).- Момента затяжки центрального болта Крепления с центральным винтом момент (Нм) Использовать рекомендованный момент затяжки (см. таблицу). d1 (мм) M (мм) E мин. (мм) E макс. (мм) Момент затяжки (Нм) 16 8 3 4 30 22 10 6 8 40 27 12 8 10 60 32 16 12 16 80 40 20 17 22 108 Рекомендованные условия резания и максимальная температура Убедитесь в том что не превышаются максимальные об/мин (указанные на держателе и в таблице). Слишком высокие режимы резания могут стать причиной возникновения вибрации фрезерной сборки свыше возможной для демпфирования и нормальной работы, способной повредить инструмент, держатель, станок, а также деталь установите режимы резания предотвращающие возникновение вибрации. Оптимальные режимы резания, процедура выбора:1. 1. Скорость резания vc и подача f выбрать средние значения, рекомендованные для фрезы и пластин. 2. Ширина резания ae и глубина резания ap максимальные для точной настройки. Возможно увеличение в пределах рекомендаций для фрезы и пластин, избегая вибрации. ВНИМАНИЕ в противоположность классическим длинным держателям, обработка не может стабилизироваться дополнительной радиальной силой (например увеличением подачи). Убедитесь в том, что при обработке температура корпуса держателя Steadyline никогда не превышает максимальную температуру 80°C. d1 (мм) Макс. об/мин Температура 16 8 000 80° C 22 8 000 27 6 000 32 4 000 40 3 000 29
