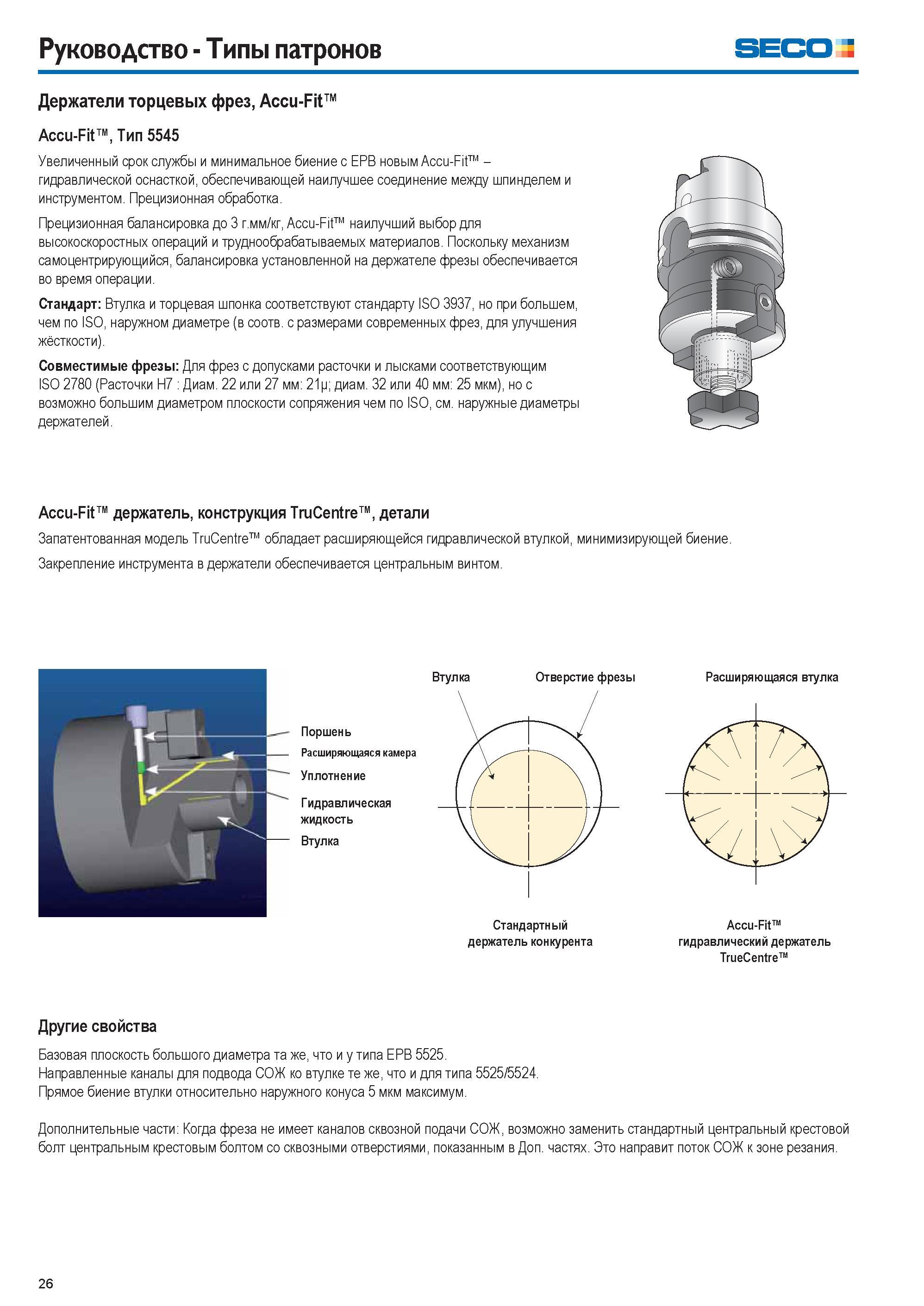

Руководство Типы патронов Seco Держатели торцевых фрез, Accu-Fit Accu-Fit Тип 5545 Увеличенный срок службы и минимальное биение с EPB новым Accu-Fit -гидравлической оснасткой, обеспечивающей наилучшее соединение между шпинделем и инструментом. Прецизионная обработка. Прецизионная балансировка до 3 г.мм/кг, Accu-Fit наилучший выбор для высокоскоростных операций и труднообрабатываемых материалов. Поскольку механизм самоцентрирующийся, балансировка установленной на держателе фрезы обеспечивается во время операции. Стандарт Втулка и торцевая шпонка соответствуют стандарту ISO 3937, но при большем, чем по ISO, наружном диаметре (в соотв. с размерами современных фрез, для улучшения жёсткости). Совместимые фрезы Для фрез с допусками расточки и лысками соответствующим ISO 2780 (Расточки H7 Диам. 22 или 27 мм 21 р; диам. 32 или 40 мм 25 мкм), но с возможно большим диаметром плоскости сопряжения чем по ISO, см. наружные диаметры держателей. Accu-Fit держатель, конструкция TruCentre детали Запатентованная модель TruCentre обладает расширяющейся гидравлической втулкой, минимизирующей биение. Закрепление инструмента в держатели обеспечивается центральным винтом. Втулка Отверстие фрезы Расширяющаяся втулка Поршень Расширяющаяся камера Уплотнение Гидравлическая жидкость Втулка Стандартный держатель конкурента Accu-Fit гидравлический держатель TrueCentre Другие свойства Базовая плоскость большого диаметра та же, что и у типа EPB 5525. Направленные каналы для подвода СОЖ ко втулке те же, что и для типа 5525/5524. Прямое биение втулки относительно наружного конуса 5 мкм максимум. Дополнительные части Когда фреза не имеет каналов сквозной подачи СОЖ, возможно заменить стандартный центральный крестовой болт центральным крестовым болтом со сквозными отверстиями, показанным в Доп. частях. Это направит поток СОЖ к зоне резания. 26
