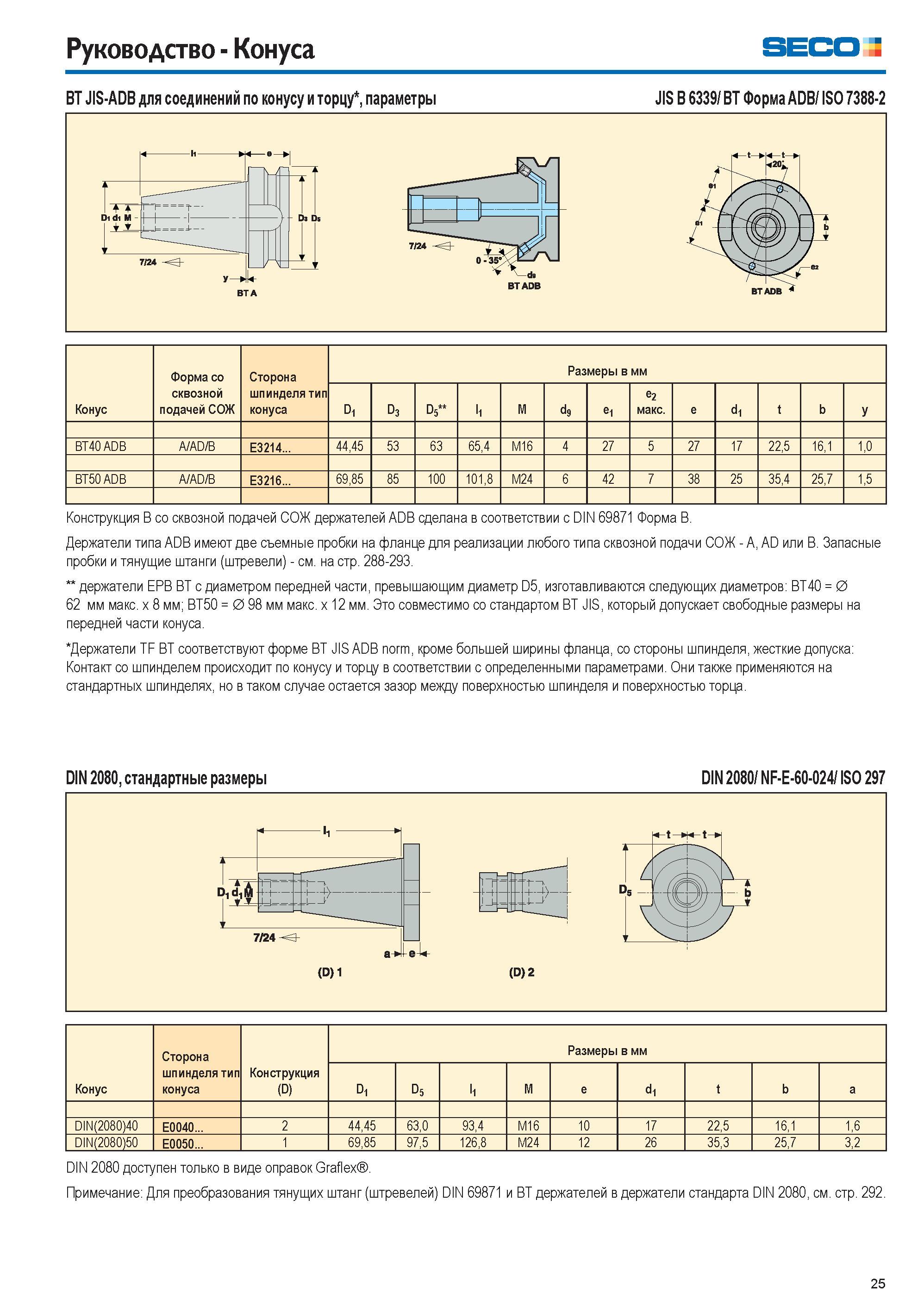

Руководство Конуса SECO BT JIS-ADB для соединений по конусу и торцу параметры JIS B 6339/ BT Форма ADB/ ISO 7388-2 Конус Форма со сквозной подачей СОЖ Сторона шпинделя тип конуса Размеры в мм D1 D3 D5 h M d9 e1 e2 макс. e d1 t b y BT40 ADB A/AD/B E3214... 44,45 53 63 65,4 M16 4 27 5 27 17 22,5 16,1 1,0 BT50 ADB A/AD/B E3216... 69,85 85 100 101,8 M24 6 42 7 38 25 35,4 25,7 1,5 Конструкция B со сквозной подачей СОЖ держателей ADB сделана в соответствии с DIN 69871 Форма B. Держатели типа ADB имеют две съемные пробки на фланце для реализации любого типа сквозной подачи СОЖ A, AD или B. Запасные пробки и тянущие штанги (штревели) см. на стр. 288-293. держатели EPB BT с диаметром передней части, превышающим диаметр D5, изготавливаются следующих диаметров BT40 = 0 62 мм макс. x 8 мм; BT50 = 0 98 мм макс. x 12 мм. Это совместимо со стандартом BT JIS, который допускает свободные размеры на передней части конуса. Держатели TF BT соответствуют форме BT JIS ADB norm, кроме большей ширины фланца, со стороны шпинделя, жесткие допуска Контакт со шпинделем происходит по конусу и торцу в соответствии с определенными параметрами. Они также применяются на стандартных шпинделях, но в таком случае остается зазор между поверхностью шпинделя и поверхностью торца. DIN 2080, стандартные размеры DIN 2080/ NF-E-60-024/ ISO 297 Конус Сторона шпинделя тип конуса Конструкция (D) Размеры в мм D1 D5 h M e d1 t b a DIN(2080)40 E0040... 2 44,45 63,0 93,4 M16 10 17 22,5 16,1 1,6 DIN(2080)50 E0050... 1 69,85 97,5 126,8 M24 12 26 35,3 25,7 3,2 DIN 2080 доступен только в виде оправок Graflex . Примечание Для преобразования тянущих штанг (штревелей) DIN 69871 и BT держателей в держатели стандарта DIN 2080, см. стр. 292. 25
