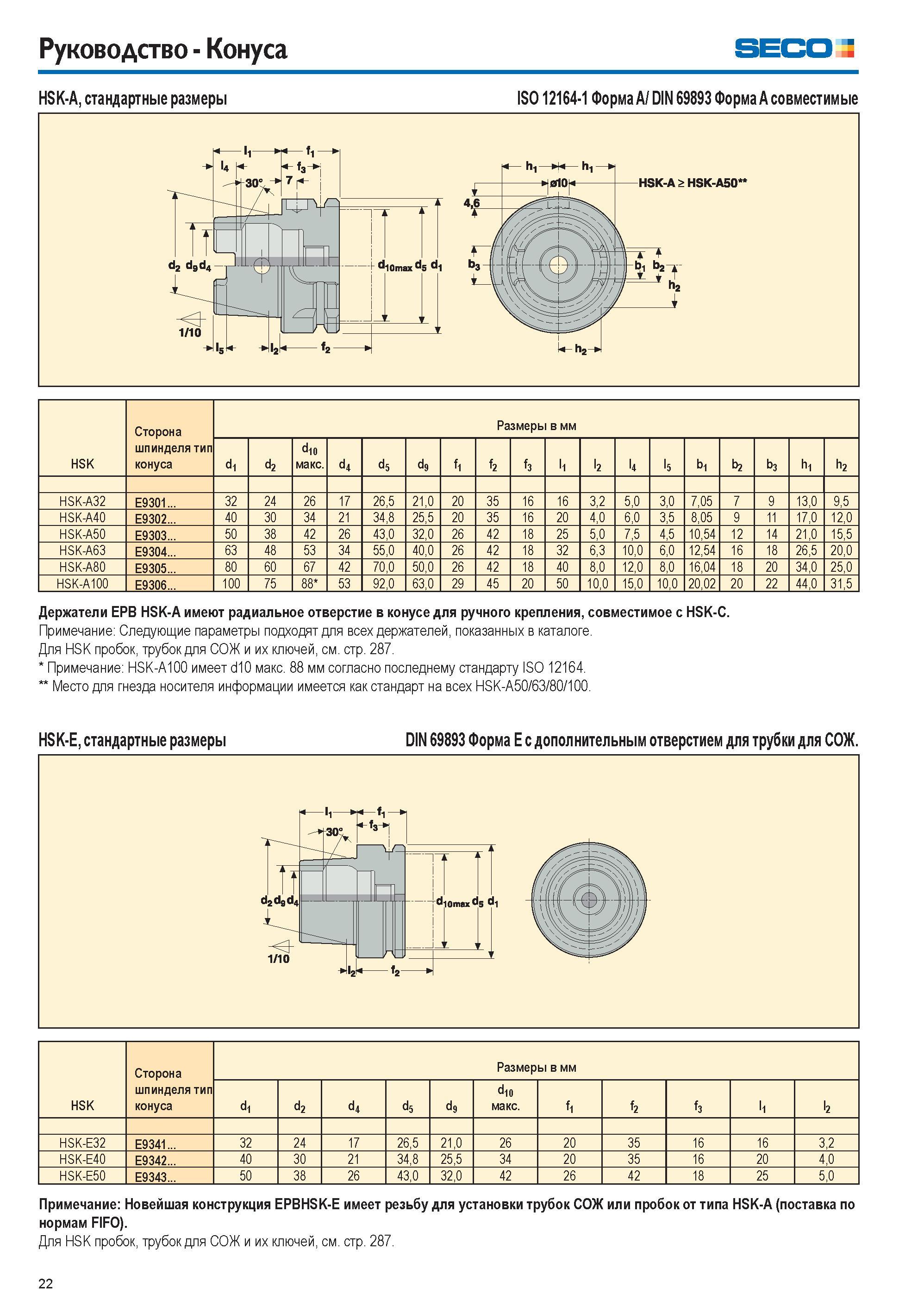

Руководство Конуса SECO HSK-A, стандартные размеры IS012164-1 Форма A/ DIN 69893 Форма Асовместимые HSK Сторона шпинделя тип конуса Размеры в мм d1 d2 d10 макс. d4 d5 d9 f1 f2 f3 l1 l2 l4 l5 b1 b2 b3 h1 h2 HSK-A32 E9301... 32 24 26 17 26,5 21,0 20 35 16 16 3,2 5,0 3,0 7,05 7 9 13,0 9,5 HSK-A40 E9302... 40 30 34 21 34,8 25,5 20 35 16 20 4,0 6,0 3,5 8,05 9 11 17,0 12,0 HSK-A50 E9303... 50 38 42 26 43,0 32,0 26 42 18 25 5,0 7,5 4,5 10,54 12 14 21,0 15,5 HSK-A63 E9304... 63 48 53 34 55,0 40,0 26 42 18 32 6,3 10,0 6,0 12,54 16 18 26,5 20,0 HSK-A80 E9305... 80 60 67 42 70,0 50,0 26 42 18 40 8,0 12,0 8,0 16,04 18 20 34,0 25,0 HSK-A100 E9306... 100 75 88 53 92,0 63,0 29 45 20 50 10,0 15,0 10,0 20,02 20 22 44,0 31,5 Держатели ЕРВ HSK-A имеют радиальное отверстие в конусе для ручного крепления, совместимое с HSK-C. Примечание Следующие параметры подходят для всех держателей, показанных в каталоге. Для HSK пробок, трубок для СОЖ и их ключей, см. стр. 287. Примечание HSK-A100 имеет d10 макс. 88 мм согласно последнему стандарту ISO 12164. Место для гнезда носителя информации имеется как стандарт на всех HSK-A50/63/80/100. HSK-E, стандартные размеры DIN 69893 Форма E с дополнительным отверстием для трубки для СОЖ. HSK Сторона шпинделя тип конуса Размеры в мм d1 d2 d4 d5 d9 d10 макс. f1 f2 f3 l1 l2 HSK-E32 E9341... 32 24 17 26,5 21,0 26 20 35 16 16 3,2 HSK-E40 E9342... 40 30 21 34,8 25,5 34 20 35 16 20 4,0 HSK-E50 E9343... 50 38 26 43,0 32,0 42 26 42 18 25 5,0 Примечание Новейшая конструкция EPBHSK-E имеет резьбу для установки трубок СОЖ или пробок от типа HSK-A (поставка по нормам FIFO). Для HSK пробок, трубок для СОЖ и их ключей, см. стр. 287. 22
