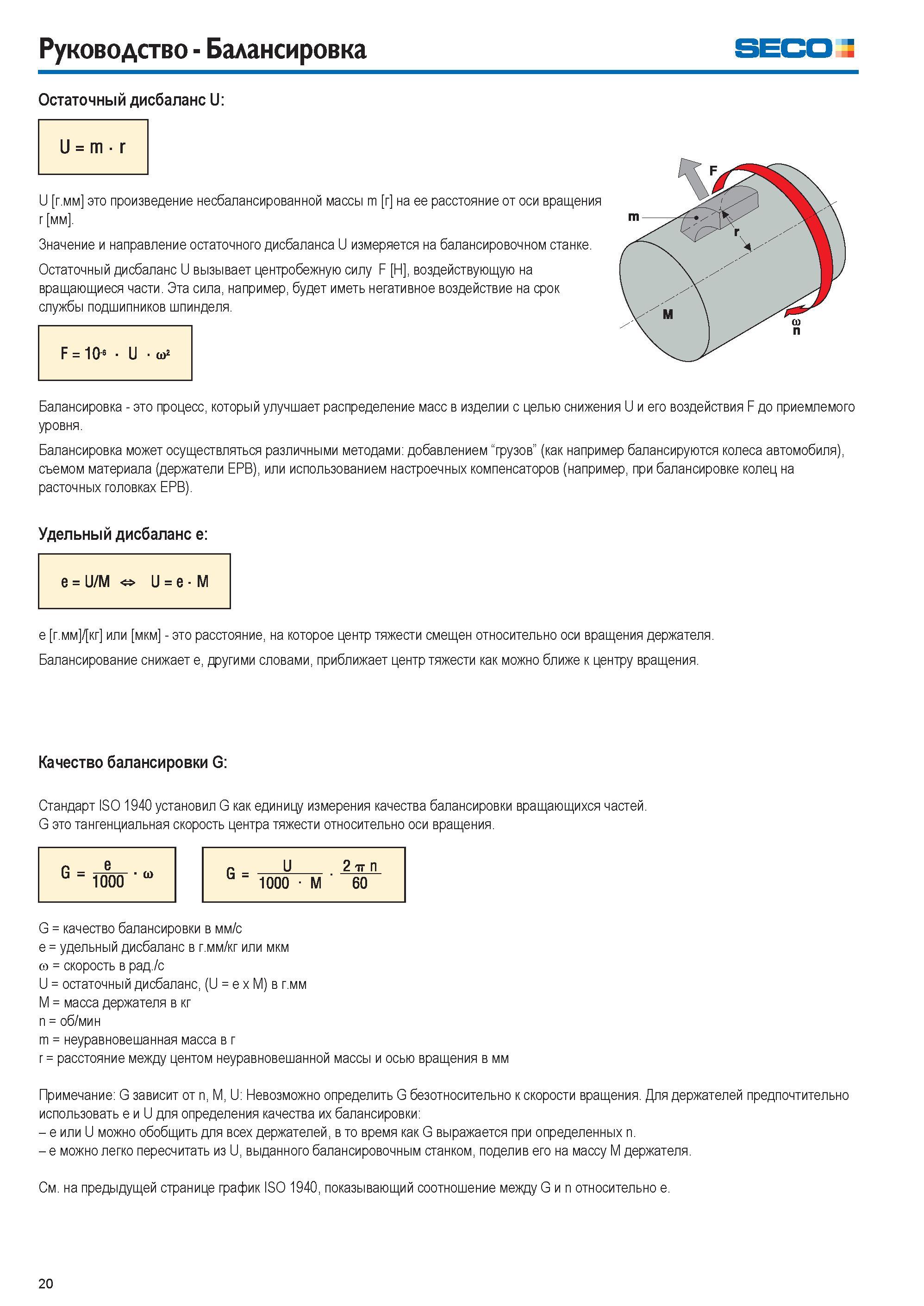

Руководство Балансировка Seco Остаточный дисбаланс U U = m г U г.мм это произведение несбалансированной массы m г на ее расстояние от оси вращения r мм . Значение и направление остаточного дисбаланса U измеряется на балансировочном станке. Остаточный дисбаланс U вызывает центробежную силу F Н воздействующую на вращающиеся части. Эта сила, например, будет иметь негативное воздействие на срок службы подшипников шпинделя. F = 10 ' U ю Балансировка это процесс, который улучшает распределение масс в изделии с целью снижения U и его воздействия F до приемлемого уровня. Балансировка может осуществляться различными методами добавлением “грузов” (как например балансируются колеса автомобиля), съемом материала (держатели EPB), или использованием настроечных компенсаторов (например, при балансировке колец на расточных головках EPB). Удельный дисбаланс e е = U/M U = е М e г.мм / кг или мкм это расстояние, на которое центр тяжести смещен относительно оси вращения держателя. Балансирование снижает e, другими словами, приближает центр тяжести как можно ближе к центру вращения. Качество балансировки G Стандарт ISO 1940 установил G как единицу измерения качества балансировки вращающихся частей. G это тангенциальная скорость центра тяжести относительно оси вращения. р _ U 2 тт П ' 1000 М ' 60 G = качество балансировки в мм/с e = удельный дисбаланс в г.мм/кг или мкм а = скорость в рад./с U = остаточный дисбаланс, (U = e x M) в г.мм M = масса держателя в кг n = об/мин m = неуравновешанная масса в г r = расстояние между центом неуравновешанной массы и осью вращения в мм Примечание G зависит от n, M, U Невозможно определить G безотносительно к скорости вращения. Для держателей предпочтительно использовать e и U для определения качества их балансировки e или U можно обобщить для всех держателей, в то время как G выражается при определенных n. e можно легко пересчитать из U, выданного балансировочным станком, поделив его на массу M держателя. См. на предыдущей странице график ISO 1940, показывающий соотношение между G и n относительно e. 20
