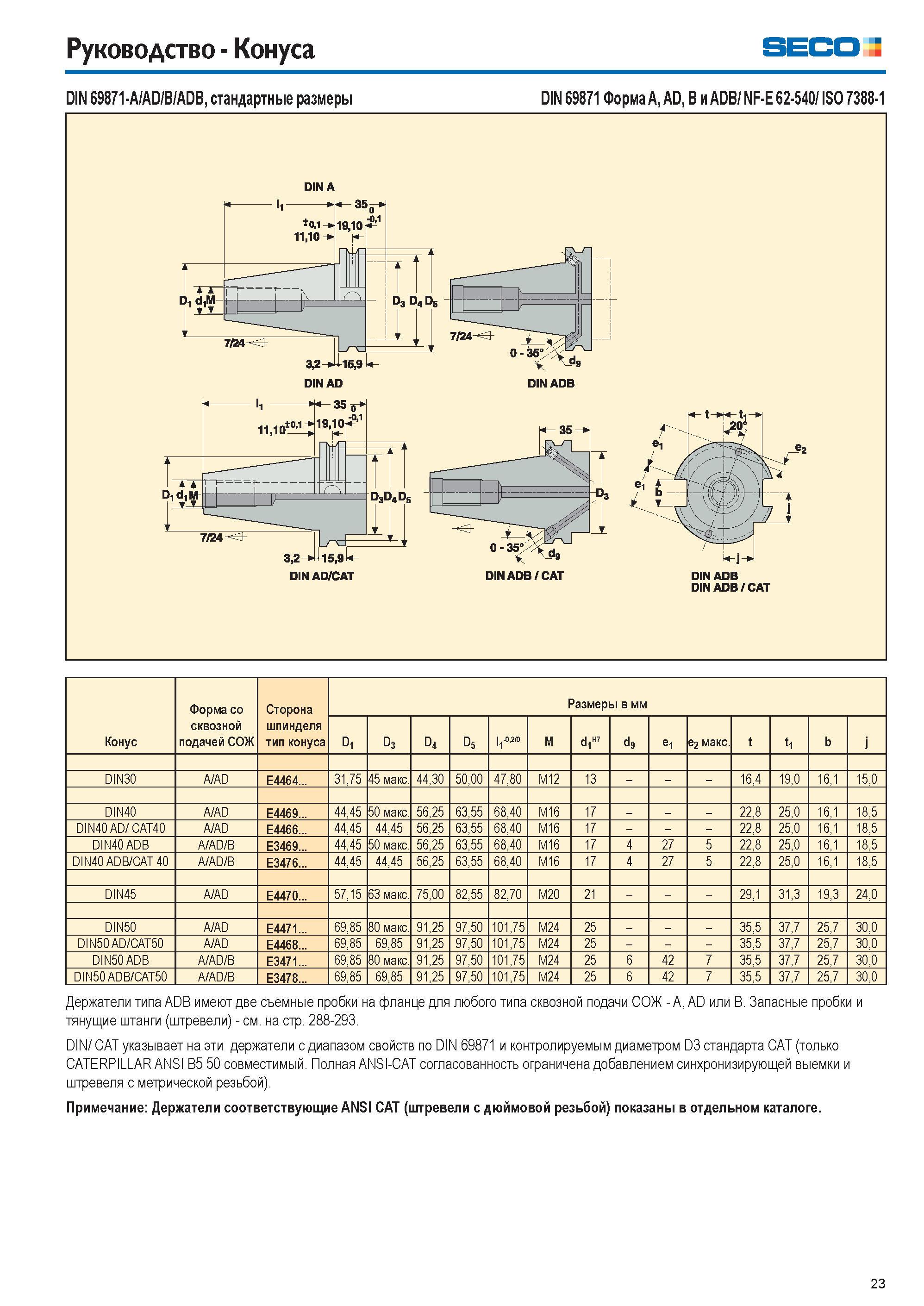

Руководство Конуса SECO DIN 69871-A/AD/B/ADB. стандартные размеры DIN 69871 Форма A, AD, B и ADB/NF-E 62-540/ ISO 7388-1 DINA DIN ADB /CAT Конус Форма со сквозной подачей СОЖ Сторона шпинделя тип конуса Размеры в мм D1 D3 D4 D5 l1J02/0 M d1H7 d9 e1 e2 макс t 1 b j DIN30 A/AD E4464... 31,75 45 макс. 44,30 50,00 47,80 M12 13 16,4 19,0 16,1 15,0 DIN40 A/AD E4469... 44,45 50 макс. 56,25 63,55 68,40 M16 17 22,8 25,0 16,1 18,5 DIN40 AD/ CAT40 A/AD E4466... 44,45 44,45 56,25 63,55 68,40 M16 17 22,8 25,0 16,1 18,5 DIN40 ADB A/AD/B E3469... 44,45 50 макс. 56,25 63,55 68,40 M16 17 4 27 5 22,8 25,0 16,1 18,5 DIN40 ADB/CAT 40 A/AD/B E3476... 44,45 44,45 56,25 63,55 68,40 M16 17 4 27 5 22,8 25,0 16,1 18,5 DIN45 A/AD E4470... 57,15 63 макс. 75,00 82,55 82,70 M20 21 29,1 31,3 19,3 24,0 DIN50 A/AD E4471... 69,85 80 макс. 91,25 97,50 101,75 M24 25 35,5 37,7 25,7 30,0 DIN50 AD/CAT50 A/AD E4468... 69,85 69,85 91,25 97,50 101,75 M24 25 35,5 37,7 25,7 30,0 DIN50 ADB A/AD/B E3471... 69,85 80 макс. 91,25 97,50 101,75 M24 25 6 42 7 35,5 37,7 25,7 30,0 DIN50 ADB/CAT50 A/AD/B E3478... 69,85 69,85 91,25 97,50 101,75 M24 25 6 42 7 35,5 37,7 25,7 30,0 Держатели типа ADB имеют две съемные пробки на фланце для любого типа сквозной подачи СОЖ A, AD или B. Запасные пробки и тянущие штанги (штревели) см. на стр. 288-293. DIN/ CAT указывает на эти держатели с диапазом свойств по DIN 69871 и контролируемым диаметром D3 стандарта CAT (только CATERPILLAR ANSI B5 50 совместимый. Полная ANSI-CAT согласованность ограничена добавлением синхронизирующей выемки и штревеля с метрической резьбой). Примечание Держатели соответствующие ANSI CAT (штревели с дюймовой резьбой) показаны в отдельном каталоге. 23
