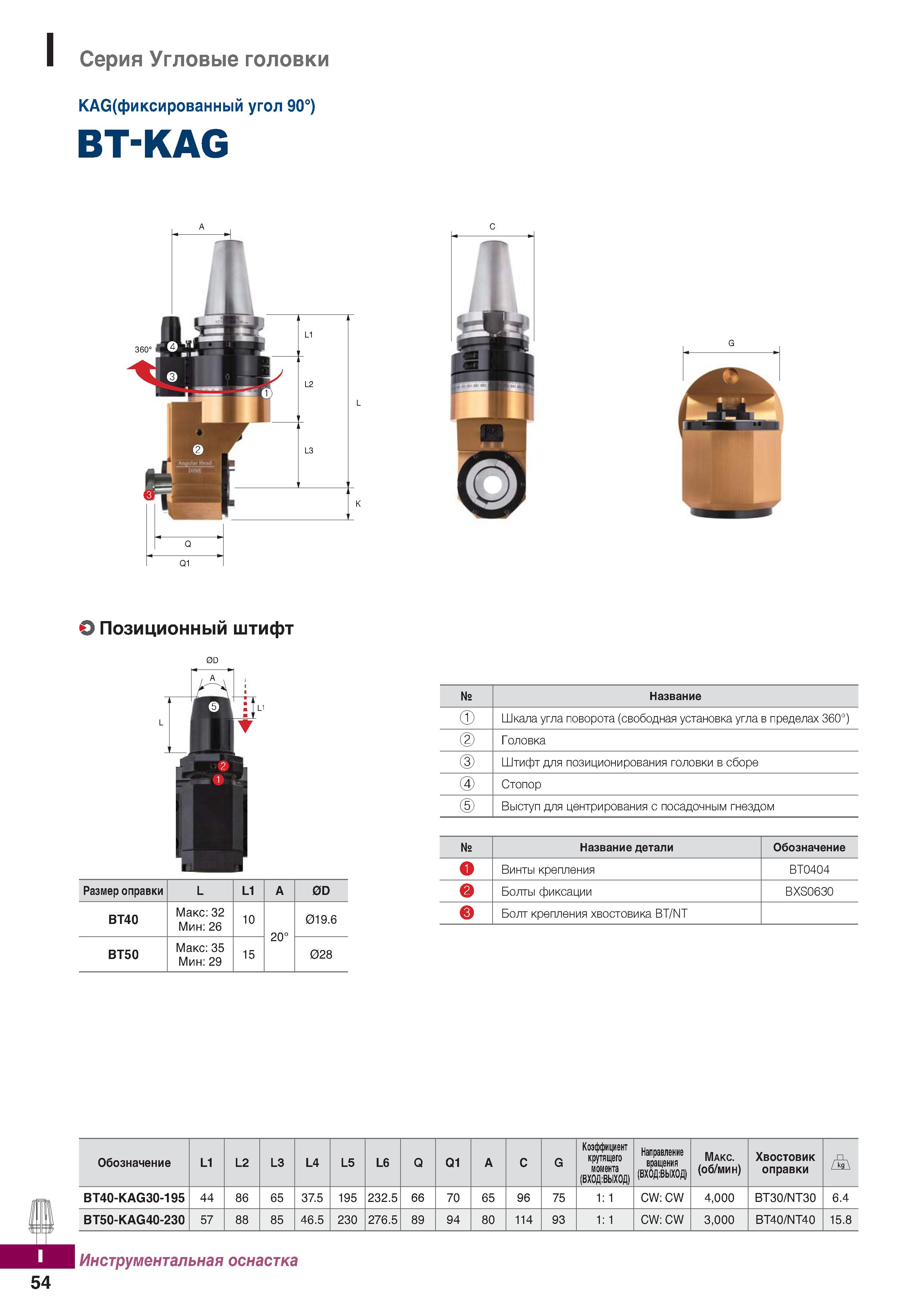

Серия Угловые головки КАО(фиксированный угол 90°) BT-KAG О Позиционный штифт 0D Размер оправки L L1 А 0D ВТ40 Макс: 32 Мин: 26 10 20° 019.6 ВТ50 Макс: 35 Мин: 29 15 028 № Название Шкала угла поворота (свободная установка угла в пределах 360°) Головка ( ) Штифтдля позиционирования головки в сборе Стопор Выступ для центрирования с посадочным гнездом № Название детали Обозначение 0 Винты крепления BT0404 Болты фиксации BXS0630 Болт крепления хвостовика BT NT Обозначение L1 L2 L3 L4 L5 L6 Q Q1 А С G Коэффициент крутящего момента (ВХ0Д:ВЫХ0Д) Направление вращения (ВХ0Д:ВЫХ0Д) Макс. (об/мин) Хвостовик оправки 5а BT40-KAG30-195 44 86 65 37.5 195 232.5 66 70 65 96 75 1: 1 CW: CW 4,000 BT30 NT30 6.4 BT50-KAG40-230 57 88 85 46.5 230 276.5 89 94 80 114 93 1: 1 CW: CW 3,000 BT40 NT40 15.8 Инструментальная оснастка 54
