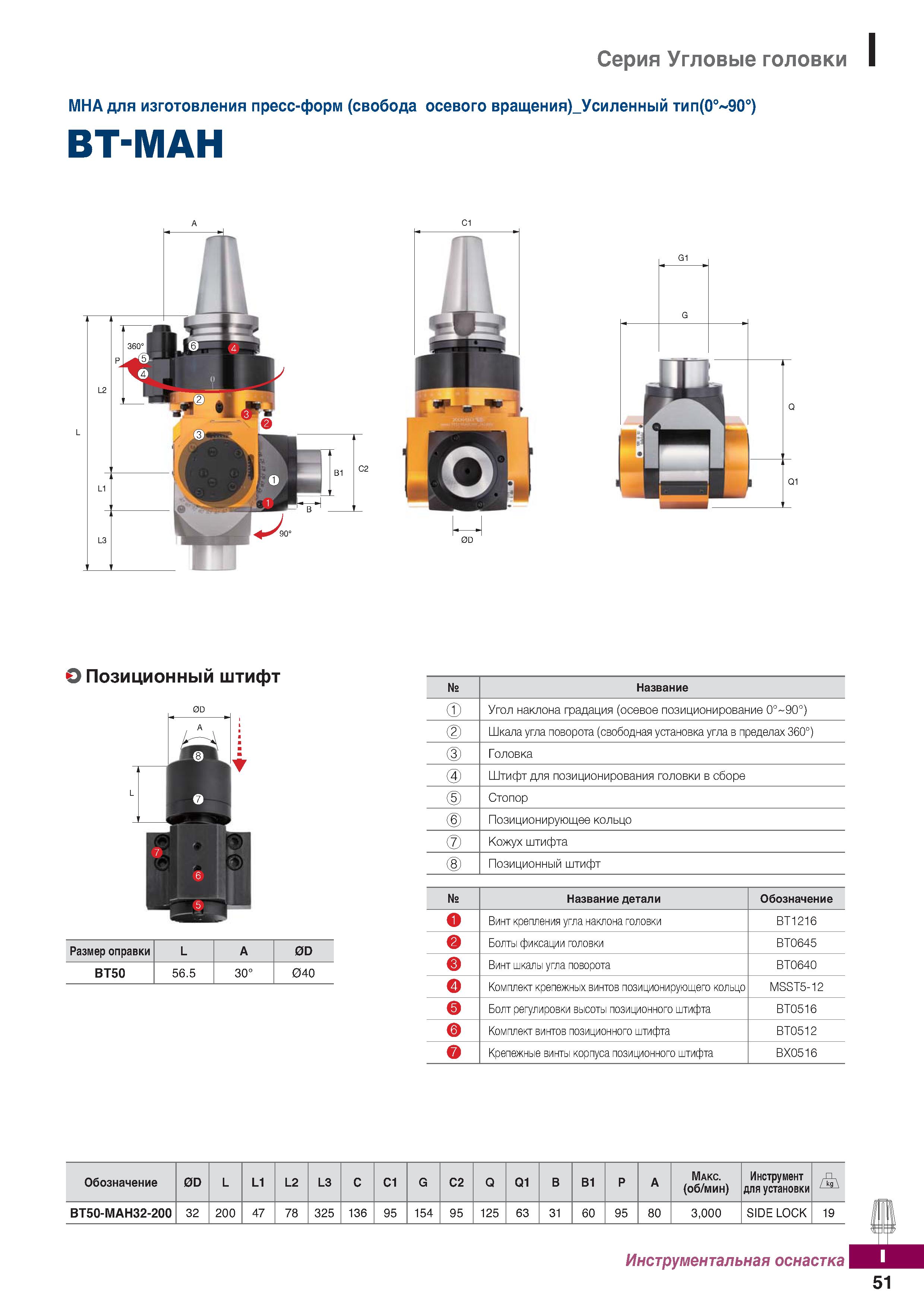

Серия Угловые головки МНА для изготовления пресс-форм (свобода осевого вращения) Усиленный тип(0° 90°) ВТ-МАН О Позиционный штифт 0D Размер оправки L А 0D ВТ50 56.5 30° 040 № Название 0) Угол наклона градация (осевое позиционирование 0° 90°) (2 Шкала угла поворота (свободная установка угла в пределах 360°) Головка Штифтдля позиционирования головки в сборе Стопор Позиционирующее кольцо Кожух штифта Позиционный штифт № Название детали Обозначение 0 Винт крепления угла наклона головки BT1216 Болты фиксации головки BT0645 Винт шкалы угла поворота BT0640 Комплект крепежных винтов позиционирующего кольцо MSST5-12 Болт регулировки высоты позиционного штифта BT0516 Комплект винтов позиционного штифта BT0512 Крепежные винты корпуса позиционного штифта BX0516 Обозначение 0D L L1 L2 L3 С С1 G С2 Q Q1 в В1 р А Макс. (об/мин) Инструмент для установки BT50-MAH32-200 32 200 47 78 325 136 95 154 95 125 63 31 60 95 80 3,000 SIDE LOCK 19 Инструментальная оснастка 51
