Присоединительные размеры фрез /
Mounting dimensions of milling cutters

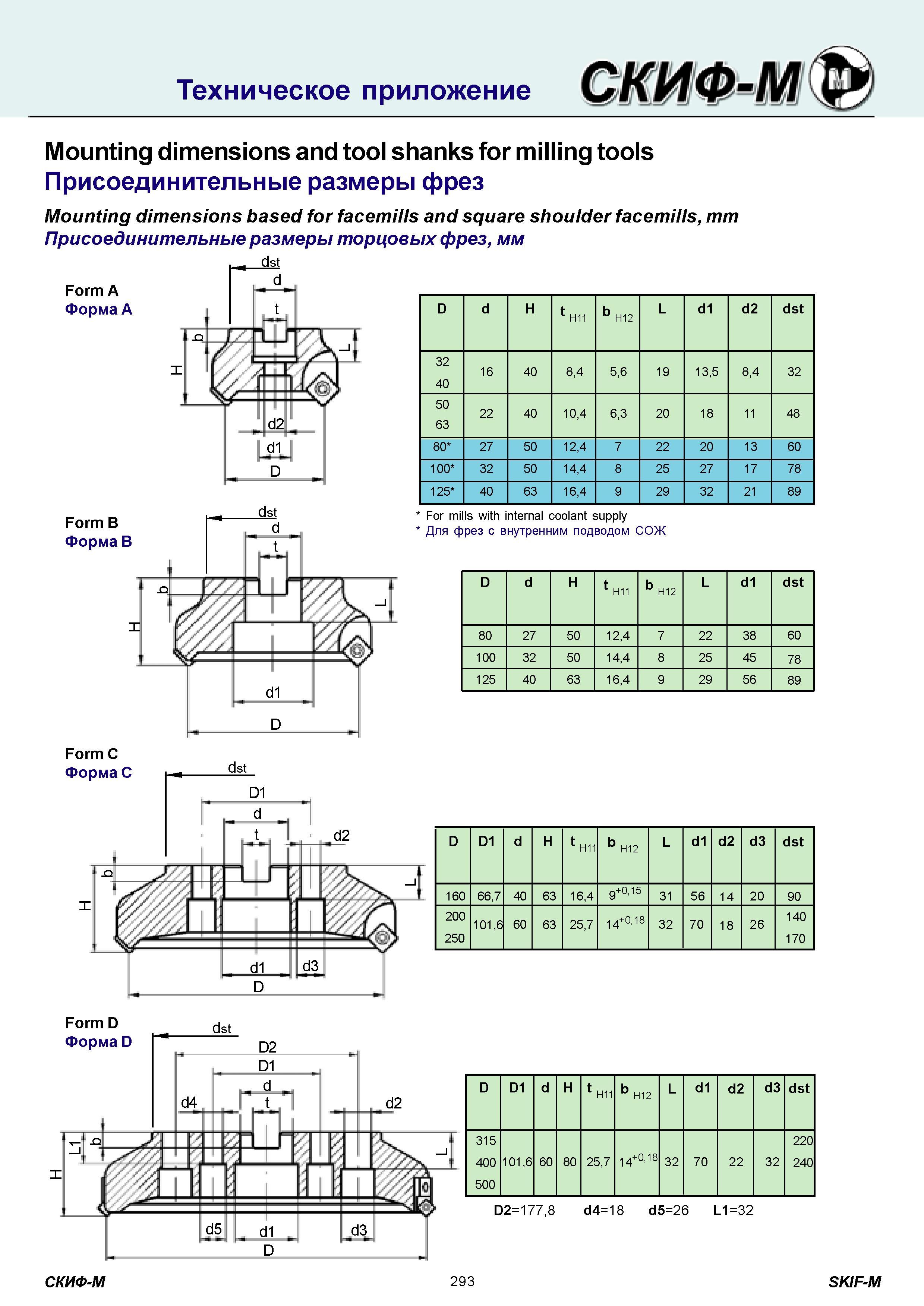

Присоединительные размеры торцевых фрез по металлу Инструмент для обработки на металлорежущих станках Стандартные формы Form A B C D Размеры в мм

Присоединительные размеры торцевых фрез по металлу Инструмент для обработки на металлорежущих станках Стандартные формы Form A B C D Размеры в мм _ мм d H t H11 b H12 L d1 d2 dst 32 40 16 40 8,4 5,6 19 13,5 8,4 32 50 63 22 40 10,4 6,3 20 18 11 48 80 27 50 12,4 7 22 20 13 60 100 32 50 14,4 8 25 27 17 78 125 40 63 16,4 9 29 32 21 89 For mills with internal coolant supply Для фрез с внутренним подводом СОЖ D d H t H11 b H12 L d1 dst 80 27 50 12,4 7 22 38 60 100 32 50 14,4 8 25 45 78 125 40 63 16,4 9 29 56 89 D D1 d H t H11 b H12 L d1 d2 d3 dst 160 66,7 40 63 16,4 9+0,15 31 56 14 20 90 200 250 101,6 60 63 25,7 14+0,18 32 70 18 26 140 170 D D1 d H t H11 b H12 L d1 d2 d3 dst 315 400 500 101,6 60 80 25,7 14+0,18 32 70 22 32 220 240 D2=177,8 d4=18 d5=26 L1=32 SKIF-M Присоединительные размеры фрез Техническое приложение Mounting dimensions and tool shanks for milling tools Mounting dimensions based for facemills and square shoulder facemills Form A B C D

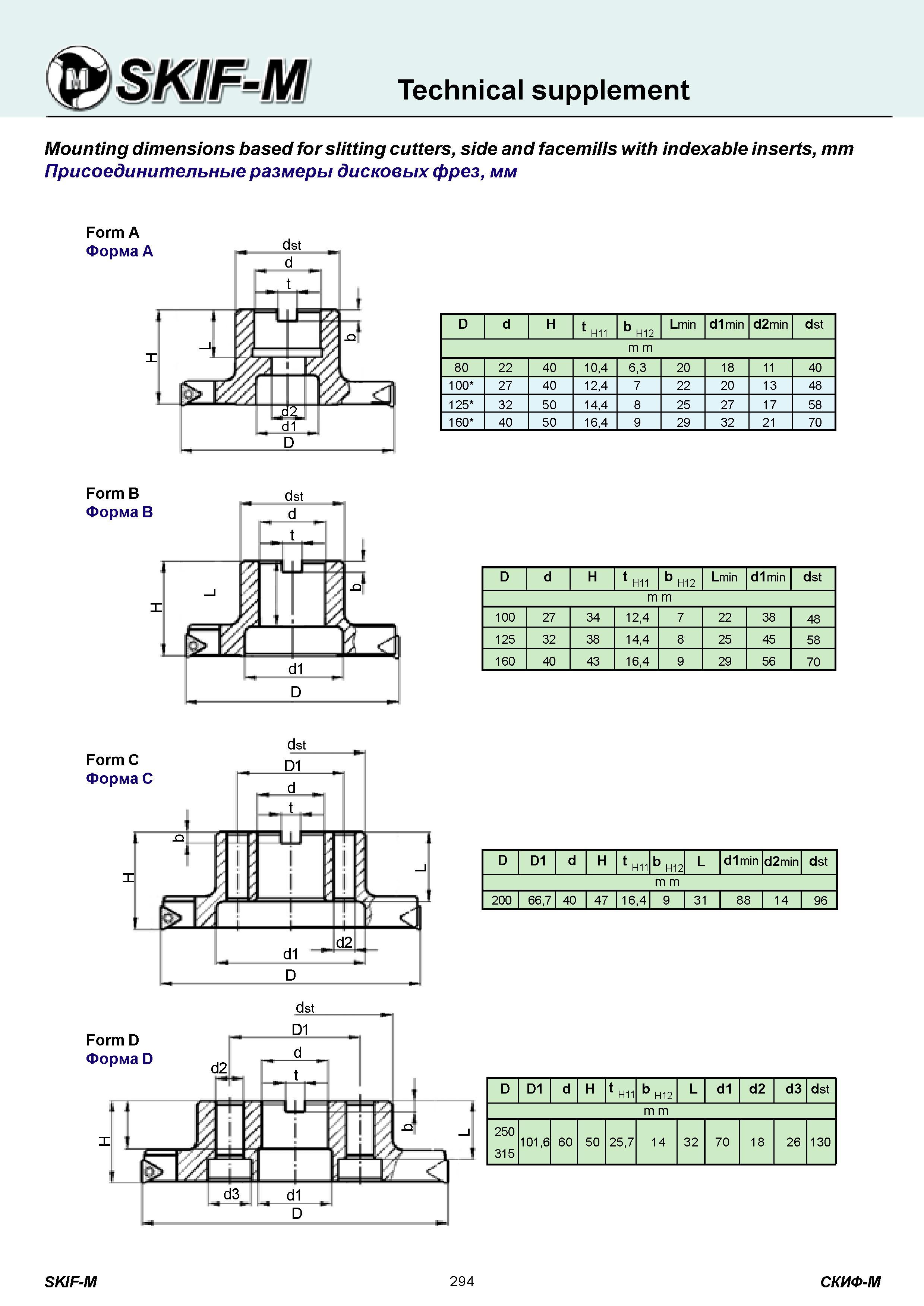

Стандартные присоединительные размеры дисковых фрез Mounting dimensions based for slitting cutters Form A B C D Фрезерный металлорежущий инструмент

Стандартные присоединительные размеры дисковых фрез Mounting dimensions based for slitting cutters Form A B C D Фрезерный металлорежущий инструмент _ ds d D d H t H11 b H12 Lmin d1min in mi 2 d dst m m 80 22 40 10,4 6,3 20 18 11 40 100 27 40 12,4 7 22 20 13 48 125 32 50 14,4 8 25 27 17 58 160 40 50 16,4 9 29 32 21 70 Form B dst Форма B .d Form C Форма C dst D d H t H11 b H12 Lmin d1 min dst m m 100 27 34 12,4 7 22 38 48 125 32 38 14,4 8 25 45 58 160 40 43 16,4 9 29 56 70 D D1 d H t H11 b H12 L d1 min d2min dst m m 200 66,7 40 47 16,4 9 31 88 14 96 SKIF-M 294 СКИФ-М Technical supplement Форма Mounting dimensions based for slitting cutters, side and facemills with indexable inserts, mm

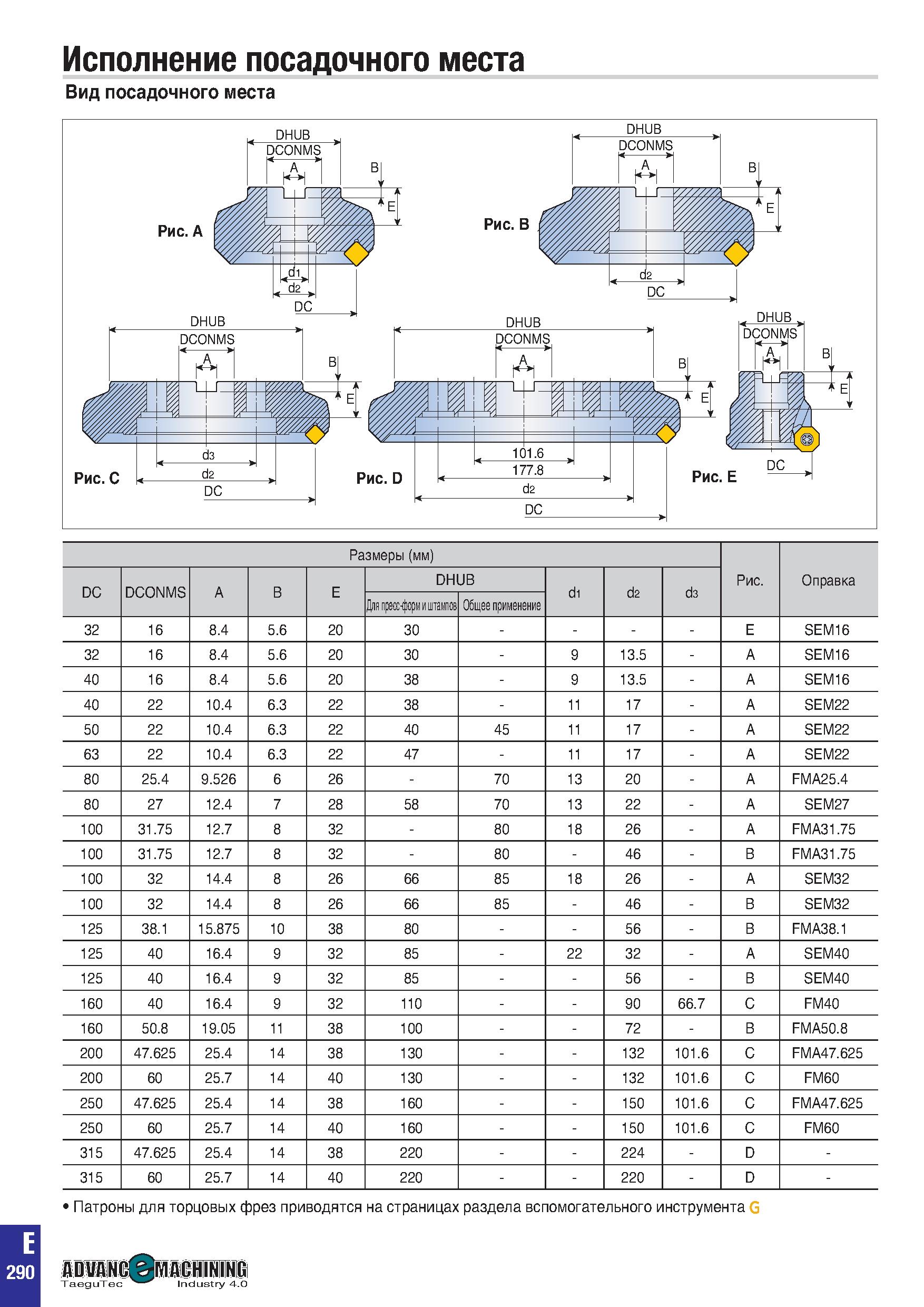

Размеры фрез по металлу Исполнение посадочного места станочного насадного фрезерного инструмента Справочная таблица с иллюстрациями

Размеры фрез по металлу Исполнение посадочного места станочного насадного фрезерного инструмента Справочная таблица с иллюстрациями _ Вид посадочного места Размеры (мм) Рис. Оправка DC DCONMS A B E DHUB d1 d2 d3 Для пресс-форм и штатов Общее применение 32 16 8.4 5.6 20 30 - - - - E SEM16 32 16 8.4 5.6 20 30 - 9 13.5 - A SEM16 40 16 8.4 5.6 20 38 - 9 13.5 - A SEM16 40 22 10.4 6.3 22 38 - 11 17 - A SEM22 50 22 10.4 6.3 22 40 45 11 17 - A SEM22 63 22 10.4 6.3 22 47 - 11 17 - A SEM22 80 25.4 9.526 6 26 - 70 13 20 - A FMA25.4 80 27 12.4 7 28 58 70 13 22 - A SEM27 100 31.75 12.7 8 32 - 80 18 26 - A FMA31.75 100 31.75 12.7 8 32 - 80 - 46 - B FMA31.75 100 32 14.4 8 26 66 85 18 26 - A SEM32 100 32 14.4 8 26 66 85 - 46 - B SEM32 125 38.1 15.875 10 38 80 - - 56 - B FMA38.1 125 40 16.4 9 32 85 - 22 32 - A SEM40 125 40 16.4 9 32 85 - - 56 - B SEM40 160 40 16.4 9 32 110 - - 90 66.7 C FM40 160 50.8 19.05 11 38 100 - - 72 - B FMA50.8 200 47.625 25.4 14 38 130 - - 132 101.6 C FMA47.625 200 60 25.7 14 40 130 - - 132 101.6 C FM60 250 47.625 25.4 14 38 160 - - 150 101.6 C FMA47.625 250 60 25.7 14 40 160 - - 150 101.6 C FM60 315 47.625 25.4 14 38 220 - - 224 - D - 315 60 25.7 14 40 220 - - 220 - D - Патроны для торцовых фрез приводятся на страницах раздела вспомогательного инструмента G

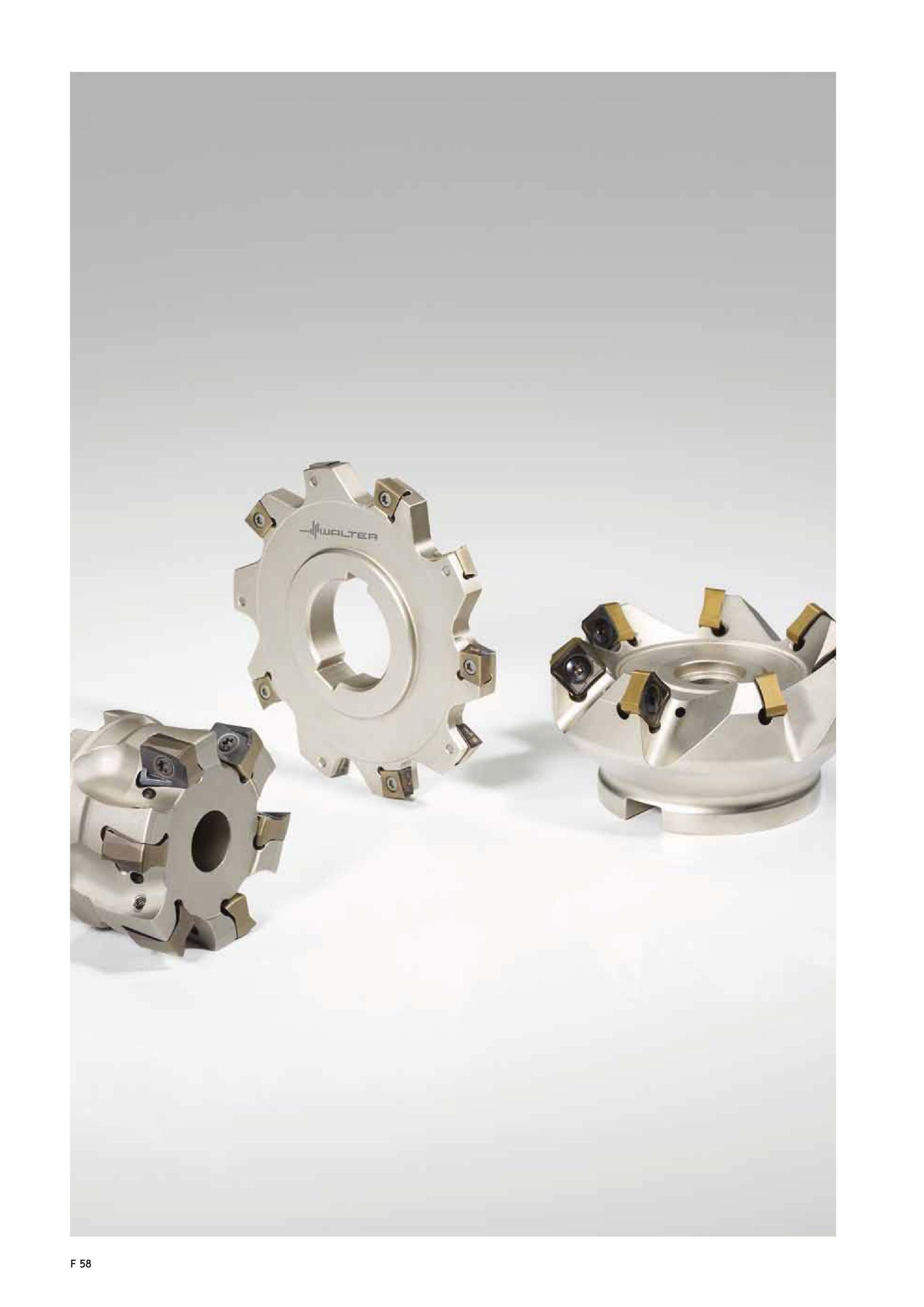

Фрезы по металлу со сменными режущими пластинами для производительной мехобработки на фрезерных станках и обрабатывающих центрах с ЧПУ Фото инструмента
