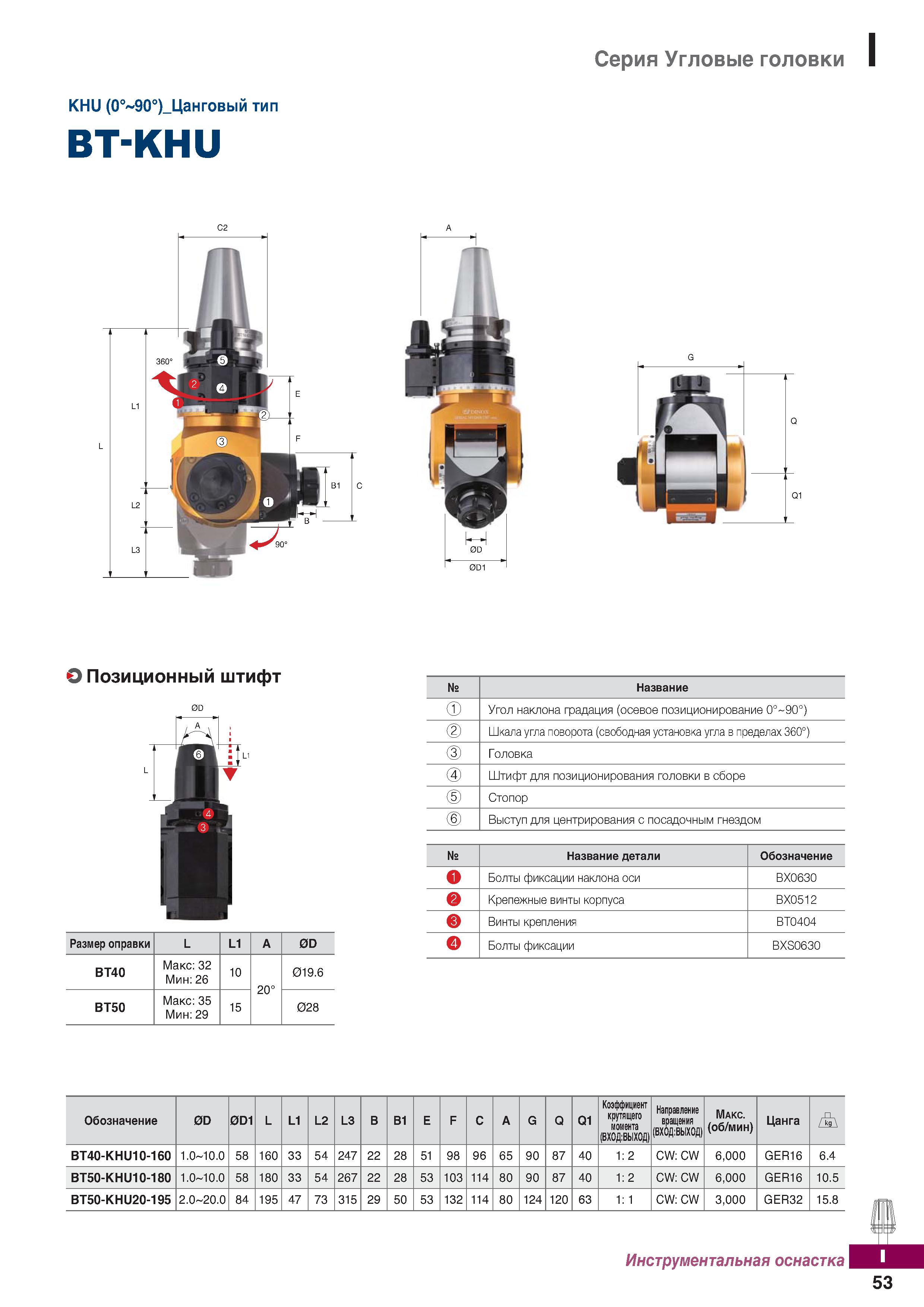

Серия Угловые головки KHU (0° 90°) Цанговый тип BT-KHU О Позиционный штифт 0D А Размер оправки L L1 А 0D ВТ40 Макс: 32 Мин: 26 10 20° 019.6 ВТ50 Макс: 35 Мин: 29 15 028 № Название Угол наклона градация (осевое позиционирование 0° 90° Шкала угла поворота (свободная установка угла в пределах 360°’ ( ) Головка Штифтдля позиционирования головки в сборе Стопор Выступ для центрирования с посадочным гнездом № Название детали Обозначение 0 Болты фиксации наклона оси BX0630 Крепежные винты корпуса BX0512 Винты крепления BT0404 <4 Болты фиксации BXS0630 2 Обозначение 0D 0D1 L L1 L2 L3 В В1 Е F С А G Q Q1 Коэффициент крутящего момента (ВХ0Д:ВЫХ0Д) Направление вращения (ВХ0Д:ВЫХ0Д) Макс. (об/мин) Цанга BT40-KHU10-160 1.0-10.0 58 160 33 54 247 22 28 51 98 96 65 90 87 40 1:2 CW: CW 6,000 GER16 6.4 BT50-KHU10-180 1.0-10.0 58 180 33 54 267 22 28 53 103 114 80 90 87 40 1:2 CW: CW 6,000 GER16 10.5 BT50-KHU20-195 2.0-20.0 84 195 47 73 315 29 50 53 132 114 80 124 120 63 1: 1 CW: CW 3,000 GER32 15.8 Инструментальная оснастка 53
